Сборка модуля искусственного интеллекта (ИИ)

Компоненты, необходимые для сборки:

• детали корпуса (два основания, две стенки, две прозрачные панели);
• плата модуля;
• латунные стойки PCHSN М3х18 – 4 шт.;
• винты с потайной головкой М3х8 – 4 шт..

Порядок сборки

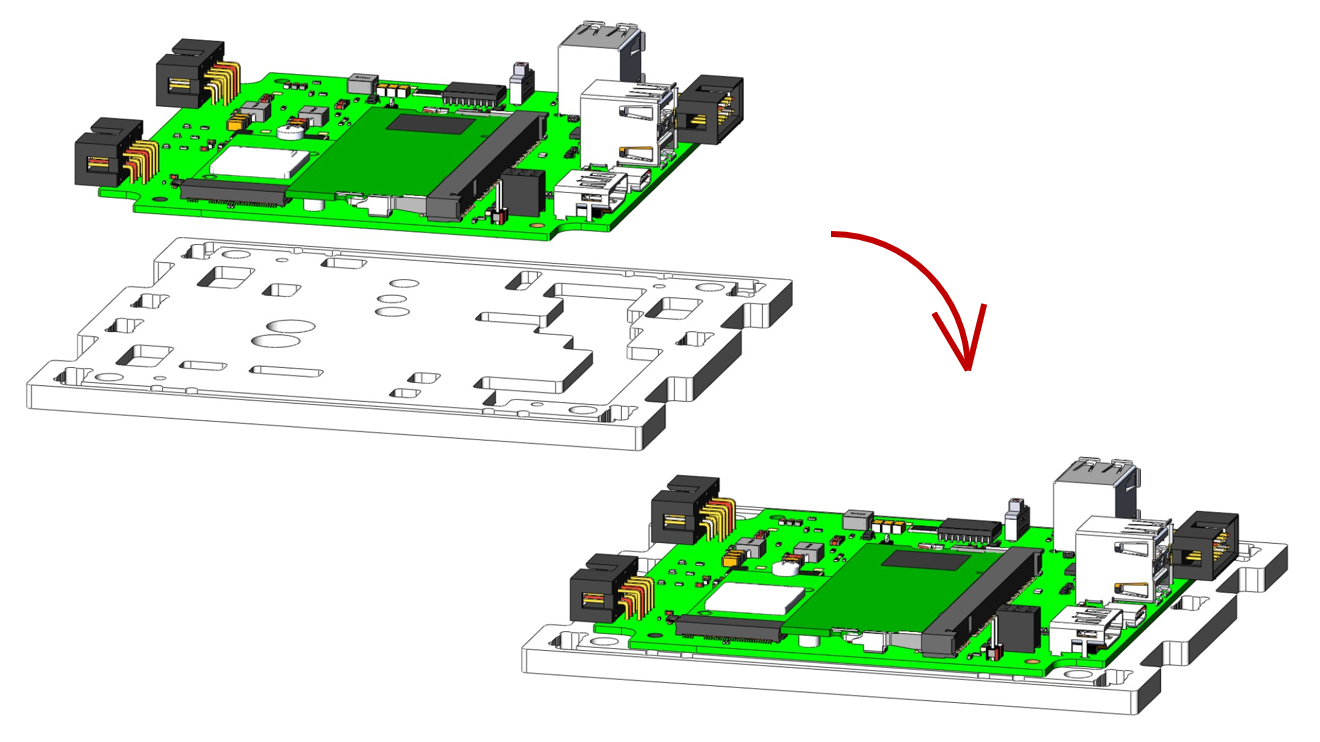

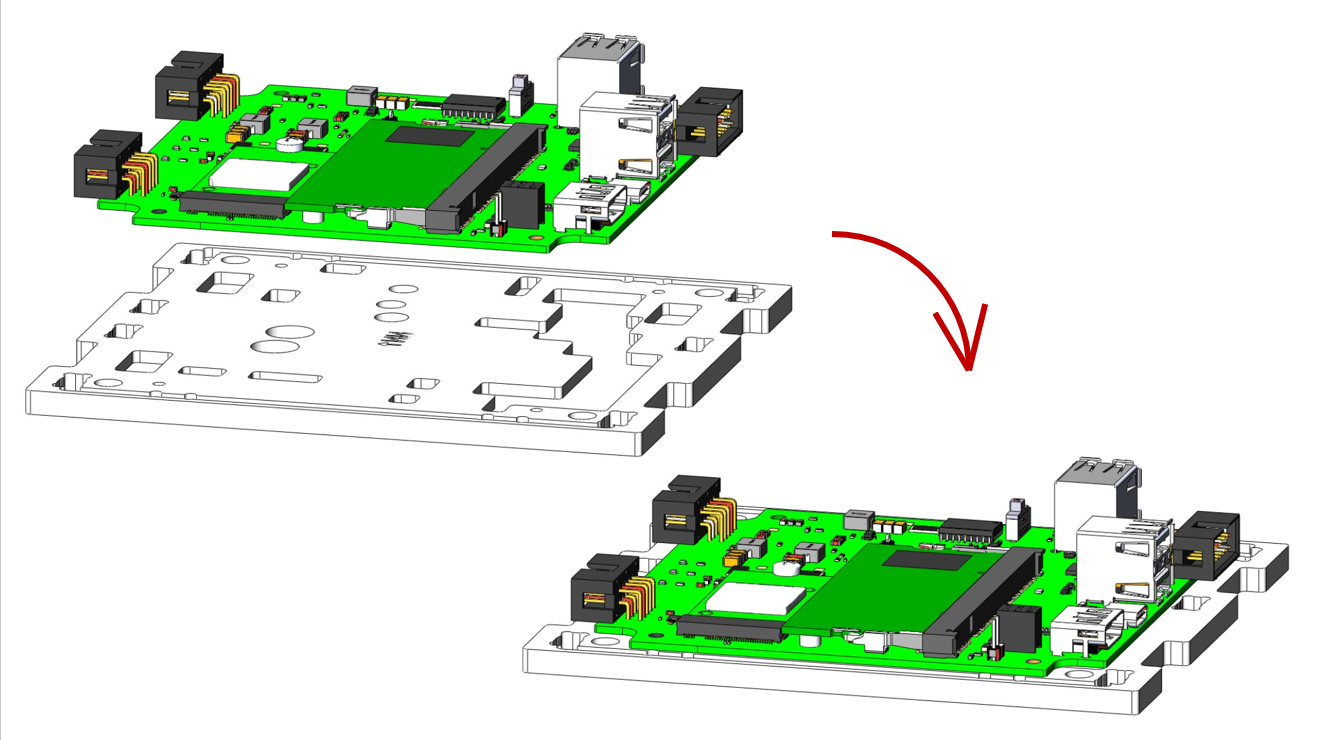

1) На нижнее основание (обозначено: ИИ ↓) установить плату модуля, сопоставив ее с пазами на корпусе (рисунок 1):

Рисунок 1. Установка платы модуля

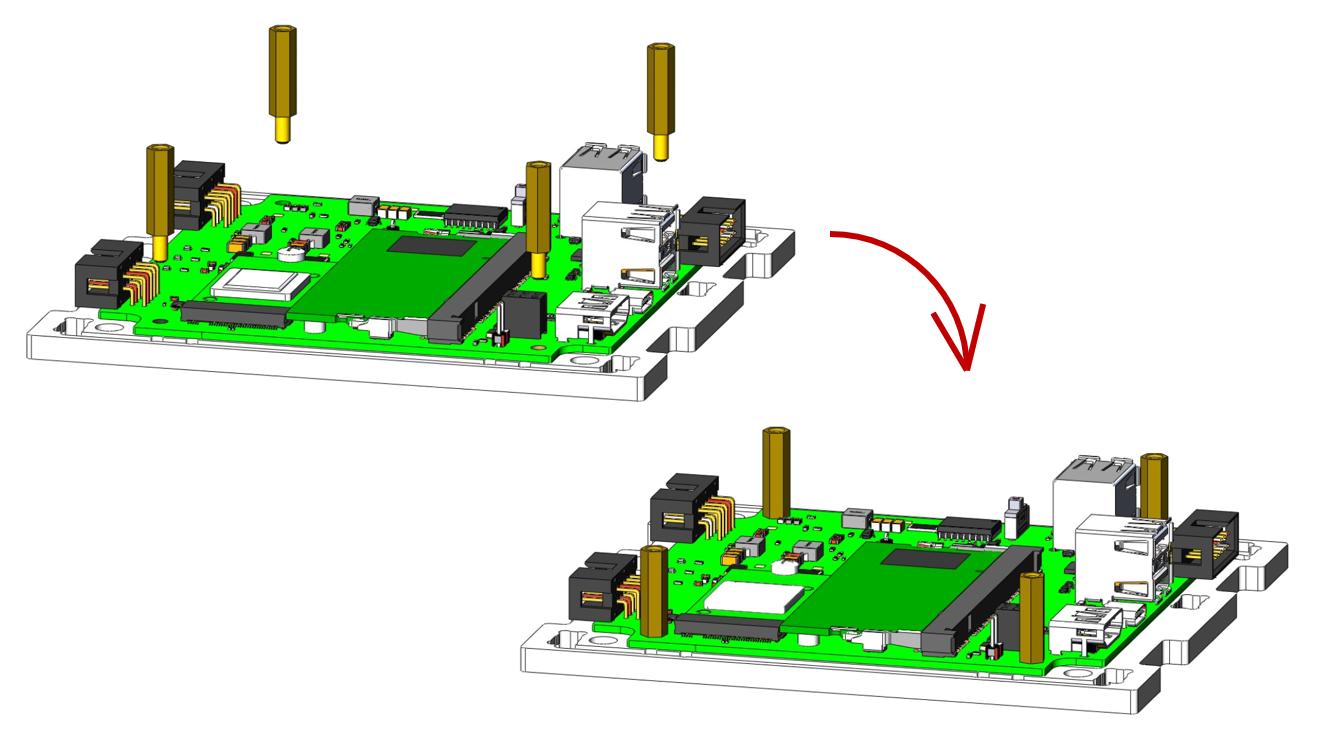

2) Соедините плату с основанием с помощью четырех латунных стоек PCHSN М3х18, как показано на рисунке (рисунок 2):

Рисунок 2. Крепление платы модуля к основанию

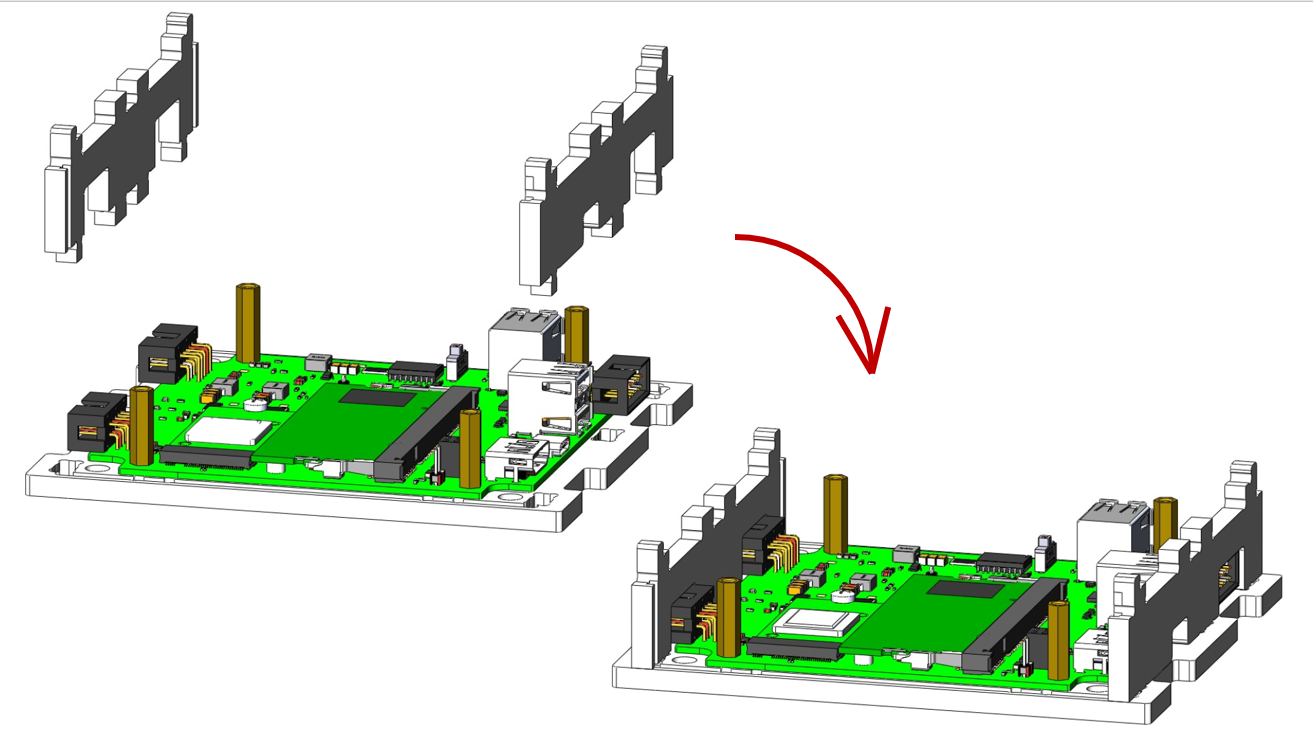

3) Установите боковые стенки модуля (рисунок 3):

Рисунок 3. Установка боковых стенок

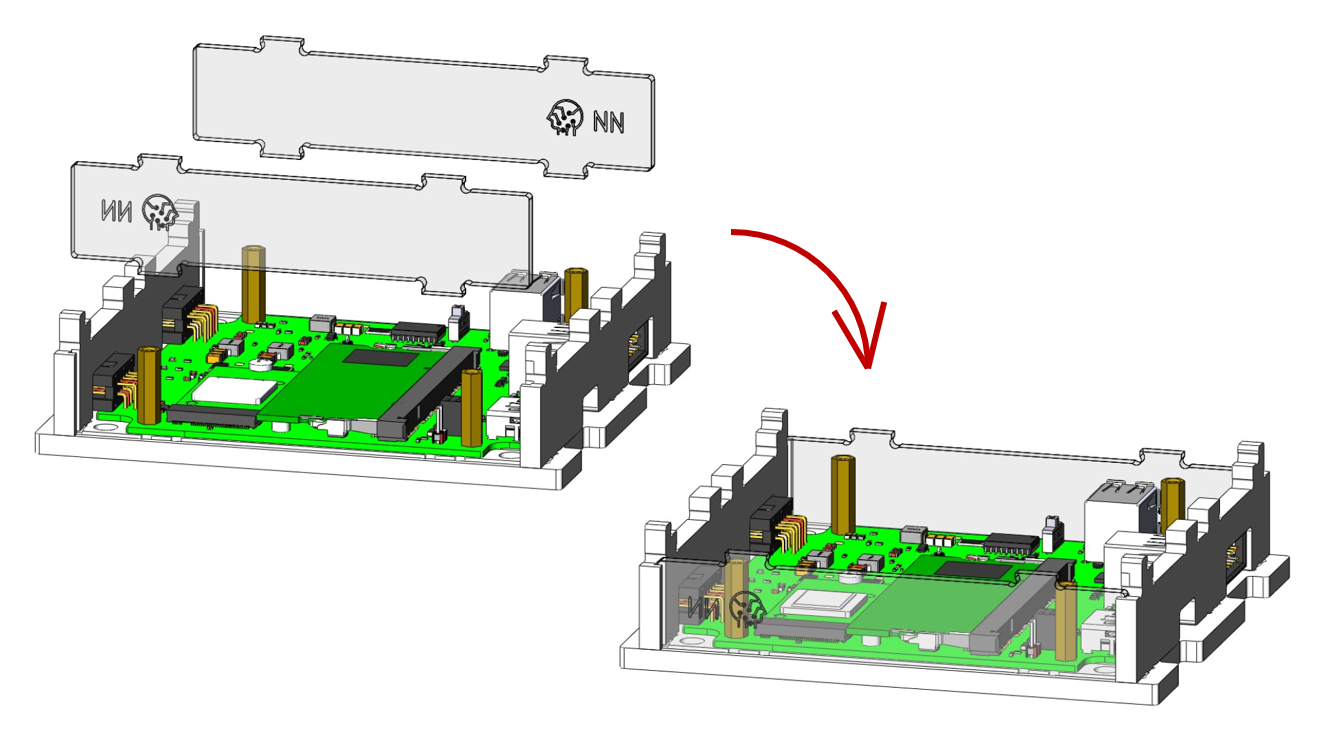

4) Установите прозрачные панели, как показано на рисунке (рисунок 4):

Рисунок 4. Установка прозрачных панелей

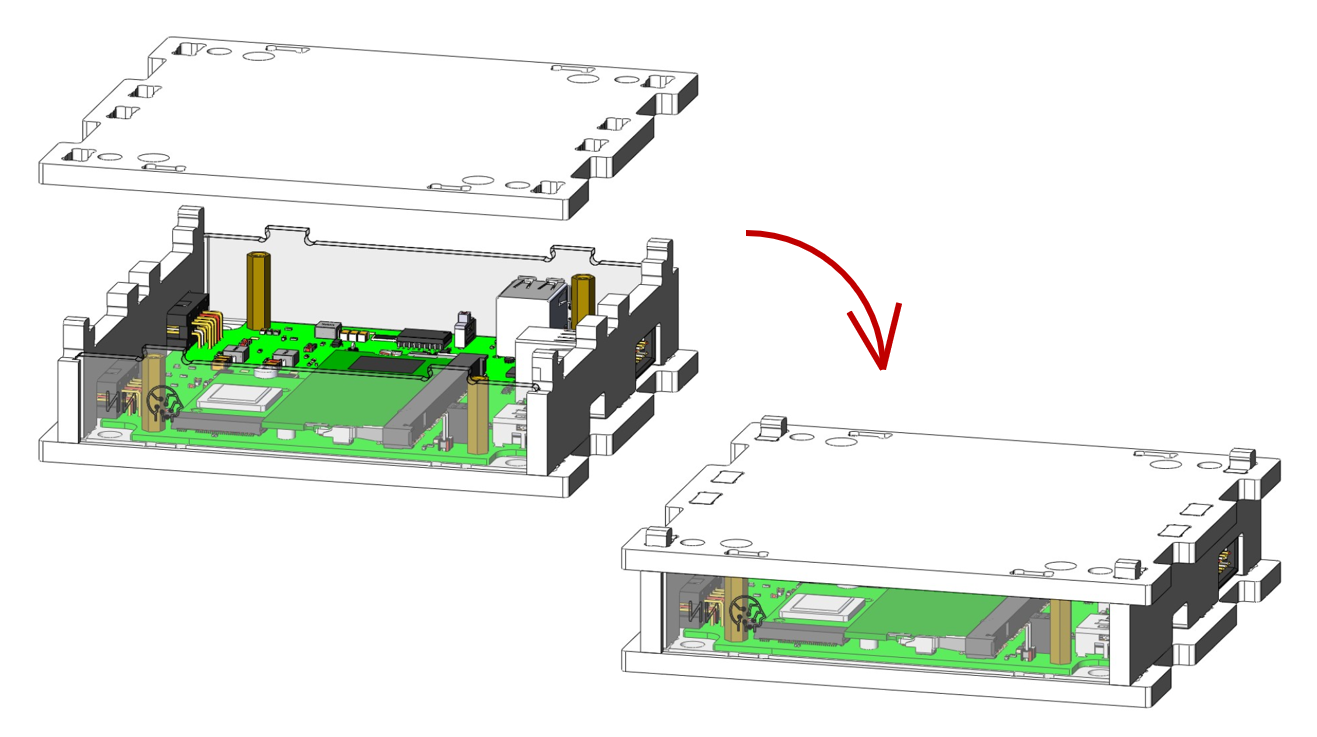

5) Закройте модуль с помощью верхнего основания (обозначено: ИИ ↑) – крышки (рисунок 5):

Рисунок 5. Установка верхнего основания

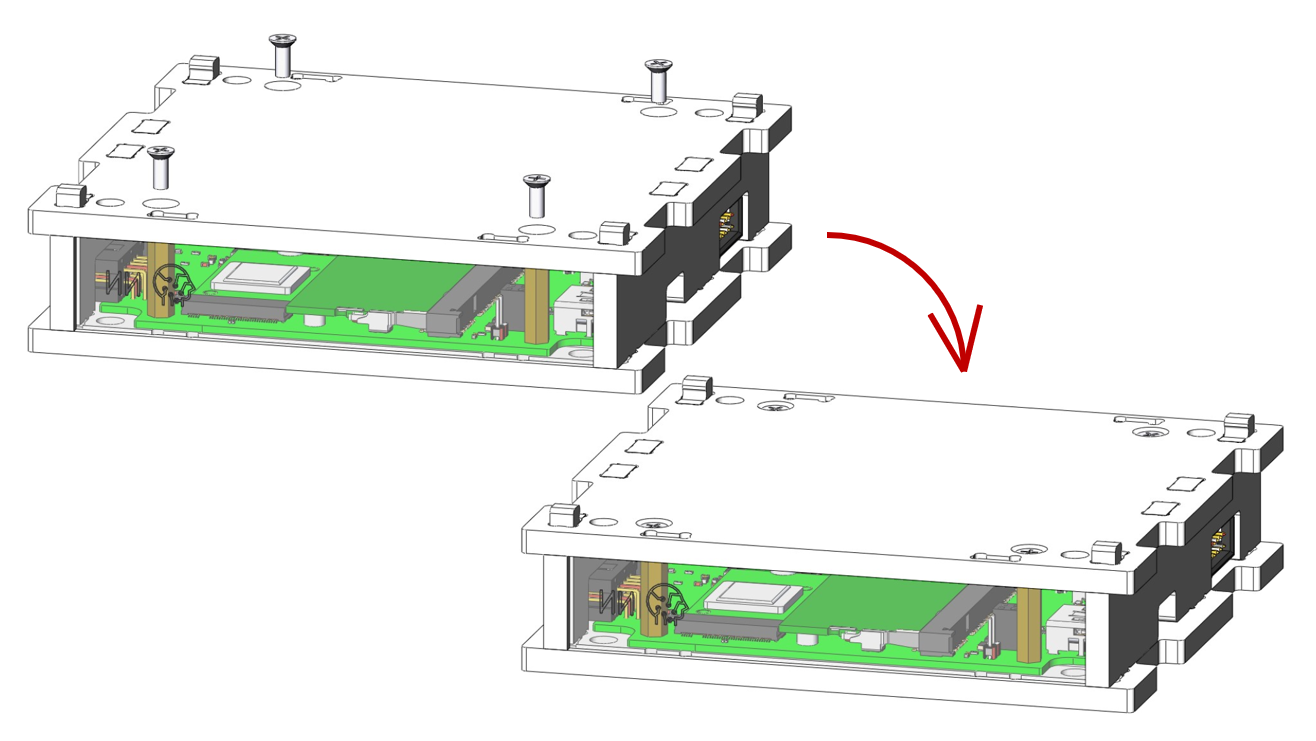

6) Прикрутите крышку к модулю, используя четыре винта с потайной головкой М3х8 (рисунок 6):

Рисунок 6. Крепление верхнего основания

Готово! Модуль собран.
