Запуск ПО
Запустите ПО AR с помощью ярлыка на экране планшета.
Настройка работы приложения с Террой
Выберите один из четырех режимов работы.
Рисунок 1. Модули приложения
- Спутники и их орбиты
- Дистанционное зондирование Земли
- Магнитное поле Земли
- Кеплеровы элементы и другие параметры орбит
Отсканируйте Терру
Для калибровки приложения нужно постучать пять раз по верхней части экрана и появятся оси калибровки. Чтобы корректно переместить систему координат, нужно перетащить ее за конец одной из осей в необходимом направлении.

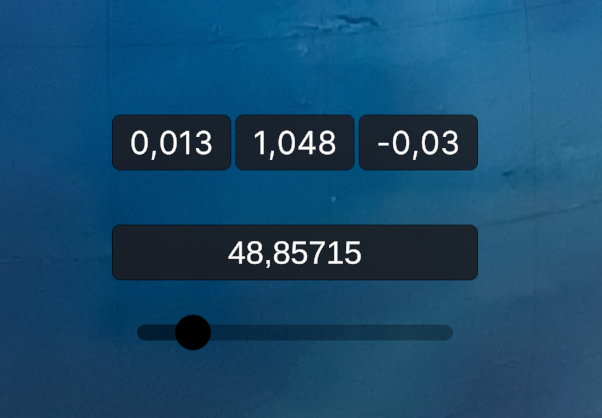

Для того, чтобы правильно выставить станцию приема, следует передвинуть ползунок внизу экрана и развернуть станцию в требуемом направлении (от 0 до 360 градусов)
Рисунок 2. Настройка положения станции приема
Функционал режимов работы
Спутники и их орбиты
Отображение спутников в реальном времени около Терры
- Для спутников с высотой более 5000км показывается наземная трасса орбиты и сама орбита
- Вывод названия и координат спутника (LLA)
- На орбите/наземной орбите присутствуют метки времени
- Визуализирована зона видимости спутника (зона приема)
- Доступна прокрутка времени для положения спутника в пределах суток
- Доступна визуализация станции приема (с названием) по ее координатам
- Есть возможность сохранить выбранные спутники по ID. Для выбранных спутников доступна работа приложения без подключения интернета (на основе сохранённых параметров орбиты).
Дистанционное зондирование Земли
Визуализация процесса ДЗЗ
- Отображение космического аппарата
- Отображение полосы сканирования
- Отображение дневной и ночной стороны
Магнитное поле Земли
Визуализация следующих параметров поля:
- форма поля
- ось магнитного поля
- ось вращения Земли
- Бразильская и Кейптаунская магнитная аномалия
- радиационные пояса Ван Аллена
Кеплеровы элементы и другие параметры орбит
Визуализация Кеплеровых элементов орбиты
- большая полуось
- наклонение
- долгота восходящего узла (восходящий узел)
- эксцентриситет
- для 0 < ε < 1 - перигей, апогей (перицентр, апоцентр)
- аргумент перицентра (или долгота перицентра)
- истинная аномалия
Визуализация основных типов орбит
- круговая
- эллиптическая
- парабола
- гипербола
- солнечно-синхронная орбита
- полярная
- молния
Для подборной информации о каждом модуле в левом верхнем углу имеется справочная информация:
Для работы программного обеспечения необходимо подключение к сети Интернет.
