Разъем для полезной нагрузки

В конструкторе "Junix" предусмотрен специальный разъем IDC-06MR для подключения различных полезных нагрузок космического аппарата:

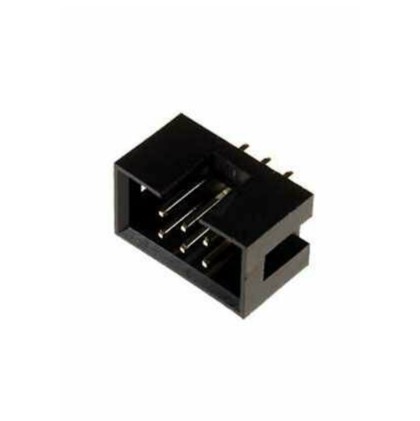

Рисунок 1. Разъем IDC-06MR

Он находится слева от камеры конструктора:

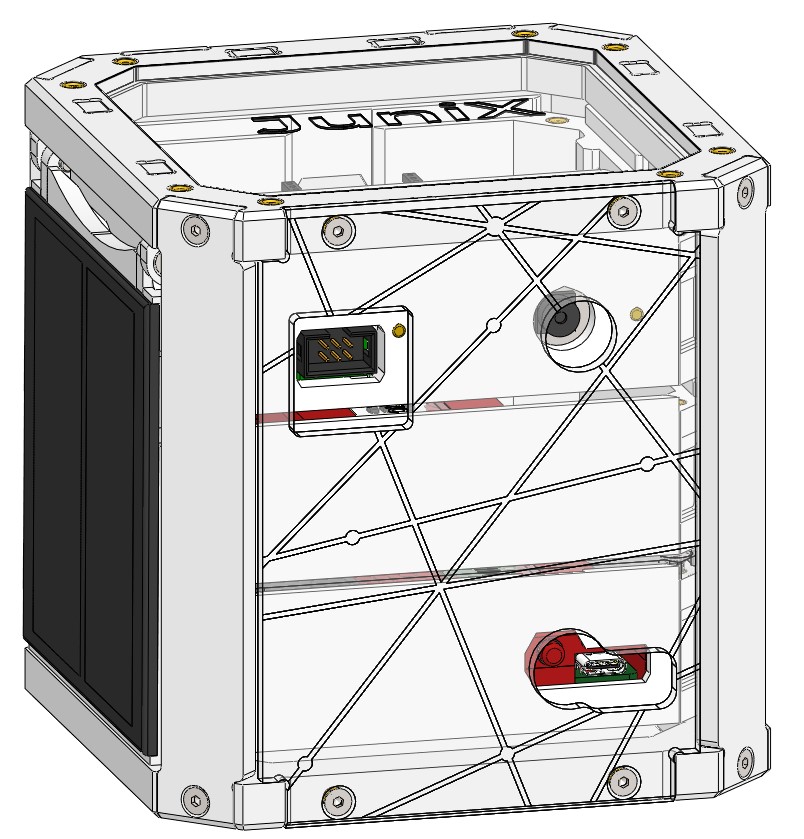

Рисунок 2. Расположение разъема

Для корректной работы вашей полезной нагрузки подключайте ее в соответсвии с распиновкой данного разъема:

1) GND;

2) Payload_LED;

3) SCL;

4) SDA;

5) VCC;

6) Резерв.

Рисунок 3. Распиновка разъема
