Установка необходимого программного обеспечения

Для корректной работы станции необходимо установить следующие программы:

1) Orbitron;

2) SDR#;

3) HS Sound Modem;

4) WXtoImg;

5) Meteor Decoder.

Порядок установки программ​

Orbitron​

1 ) Установите ПО Orbitron. Перейдите по ссылке и скачайте программу в разделе Applications. В папке установленного ПО Orbitron в файле setup.cfg пропишите полный путь к SDRSharpDriverDDE;

2) При запуске Orbitron выберите драйвер SDRSharp (рисунок 1):

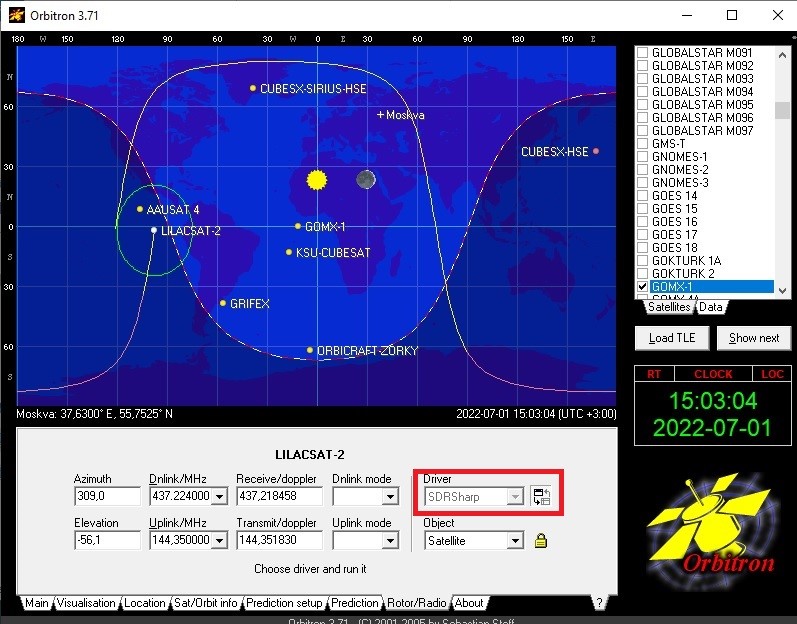

Подключение драйвера SDRSharp в программе Orbitron

Рисунок 1. Подключение драйвера SDRSharp в программе Orbitron

SDRSharp​

1) Установите SDRSharp. Для установки SDRSharp перейдите на сайт;

осторожно

Используйте SDRSharp не новее версии 1.0.0.1784 иначе плагин meteor demodulator не будет корректно работать.

2) Распакуйте содержимое скачанного архива в любой удобный для вас каталог;

подсказка

Если вы используете приемник на базе RTL переходите к следующему шагу. Для других устройств установка завершена.

Для RTL устройств необходимо дополнительно установить драйвер.

примечание

1) Запустите install-rtlsdr.bat. Этот скрипт скачает необходимые для rtl-sdr файлы.

2) Вставьте ваш RTL2832 тюнер в USB 2.0 порт и запустите Zadig.exe.

3) Выберите ваше устройство в строке «Device». Устройство может иметь разные названия - Bulk In Interface 0 / RTL2832UUSB или другое (название устройства можно проверить в Диспетчере устройств). Если в строке нет устройств, значит, ваша система уже поставила другой драйвер для этого устройства или вы поставили родной драйвер от производителя. В этом случае зайдите в меню «Options» и установите галочку «List All Devices». Устройство должно появится в выпадающем списке.

4) Выберите WinUSB драйвер в строке «Driver» и нажмите «Install Driver».

Если установка драйвера прошла успешно, вы получите соответствующее сообщение.

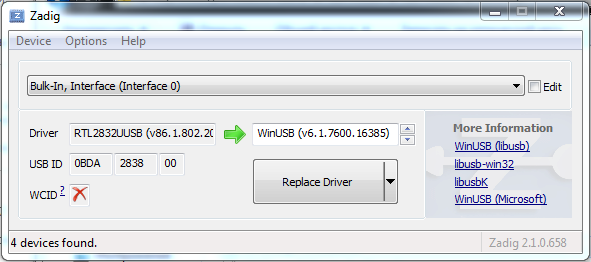

Настройки Zadig

Рисунок 2. Настройки Zadig

Все готово. Запускайте SDRSharp.exe.

к сведению

Zadig будет выдавать ошибку установки драйвера до тех, пор пока система не установит для тюнера свой драйвер или не поймет, что у неё нет драйвера для этого устройства. Этот процесс может занимать до нескольких минут. Обычно этот процесс отображается анимированной иконкой в системной области уведомлений.

подсказка

Если скрипт работает неверно и не скачивает файлы с интернета, вы можете скачать и распаковать необходимые файлы самостоятельно:

Плагины​

Требуются следующие плагины:

Для добавления плагинов необходимо выполнить несколько простых шагов:

1) Распаковать архив с плагином в любое место. В архиве может быть несколько файлов. Обязательно должно быть два файла - библиотека .dll (это сам плагин) и MagicLine.txt (строка конфигурации sdr#);

2) Все файлы кроме MagicLine.txt необходимо скопировать в рабочую папку SDR#. Если имеется какой-либо текстовый файл, возможно в нем инструкция по особому порядку установки данного плагина, действуйте согласно данной инструкции;

3) В файле MagicLine.txt строка конфигурации SDR# для настройки загрузки этого плагина. Эту строку необходимо добавить в конфигурационный файл SDR#: Plugins.xml. От порядка плагинов в этом файле зависит порядок обработки сигнала в плагинах;

подсказка

Файл Plugins.xml - обычный текстовый файл. Если ваша система предлагает выбрать в какой программе открывать эти файлы, выберите стандартный Блокнот или Wordpad. Если система открывает эти файлы в браузере - кликните по файлу правой кнопкой мыши и выберите «Изменить».

4) Настройте config в плагине DDE Tracker, или скопируйте с заменой в папку с SDRSharp файл из архива ddeschedule;

5) Установите драйвер VBCable с сайта.

Meteor Decoder​

  • Установите программу Meteor Decoder. Полная инструкция по установке и настройке ПО для приема снимков с Метеора

  • Чтобы подключить Meteor Decoder к SDRSharp, нужно прописать путь к нему в Config: startprogramm_Path<путьк_скрипту\run.bat> (рисунок 3):

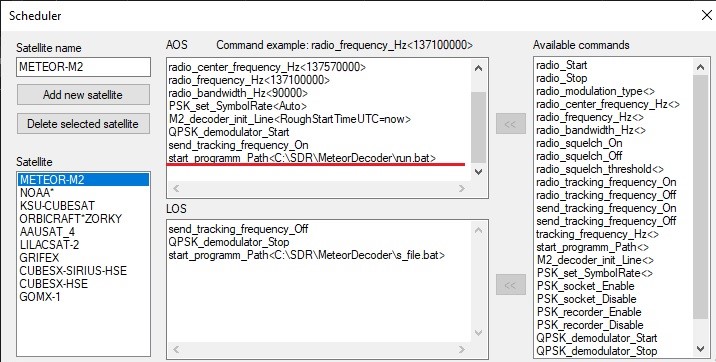

    Прописанный путь к Meteor Decoder в программе SDRSharp

    Рисунок 3. Прописанный путь к Meteor Decoder в программе SDRSharp

  • После установки программы Meteor Decoder в файле M2_LRPT_Decoder.ini проверьте значения R, G и B в разделе [FAST]

  • При приеме снимков летом значения должны быть равны:

    • R=1;
    • G=2;
    • B=3.

  • При приеме снимков зимой значения должны быть равны:

    • R=1;
    • G=1;
    • B=2.

  • В файле M2_LRPT_Decoder.ini в разделе [OUT] в path прописать полный путь сохранения фотографий

hs_soundmodem​

  • Для расшифровки пакетов с телеметрией, полученной со спутников формата CubeSat, используйте программу hs_soundmodem. Файл можно скачать по ссылке hs_soundmodem или hs_soundmodem.
  • В программе hs_soundmodem выберите Settings → Devices, поставьте галочку в Dual Channel и Color Waterfall, активируйте там же KISS Server Port.
