Подготовка к работе с Arduino

Установка Arduino IDE​

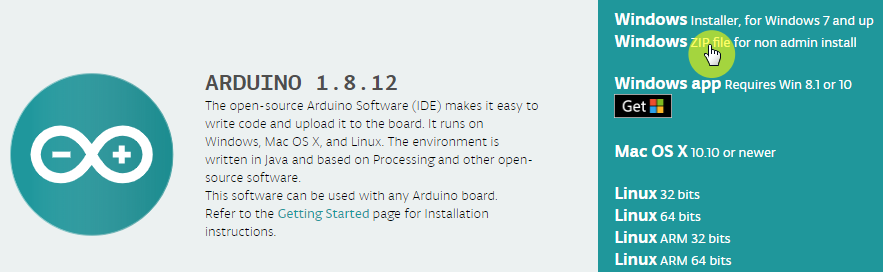

Перейдите на сайт и скачайте установочный файл Arduino IDE.

Сайт Arduino IDE

На следующей странице можете поблагодарить создателей за это программное обеспечение, перечислив им небольшую сумму, или просто нажать на кнопку JUST DOWNLOAD.

JUST DOWNLOAD

Разархивируйте скачанный файл в корень диска С:/.

Войдите в папку arduino-1.8.12 и запустите arduino.exe.

arduino.exe

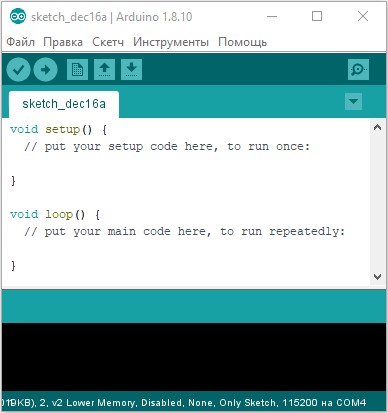

Откроется Arduino IDE.

Arduino IDE

Установка драйвера Arduino​

Теперь необходимо установить драйвер микросхемы CH341, позволяющей плате Arduino общаться с компьютером по USB.

Скачайте драйвер со следующей страницы:

  • Прямая ссылка на драйвер для Windows 10;
  • Прямая ссылка на драйвер для MAC;
  • Прямая ссылка на драйвер для Linux.

После установки драйвера подключите плату Arduino к компьютеру и убедитесь, что она отображается в подключенных устройствах. Для этого нажмите на кнопку Пуск и перейдите в Параметры.

Параметры

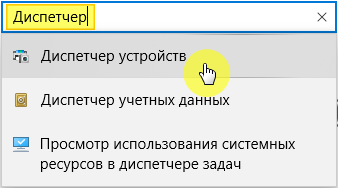

Введите в окне слово “Диспетчер” и выберите из выпадающего списка “Диспетчер устройств”.

Диспетчер устройств

Если драйвер установлен правильно, то в разделе Порты (COM и LPT) должно появится устройство “Arduino Uno”.

Порты (COM и LPT)

подсказка

Запомните номер порта, к которому подключено Arduino, на картинке видно что оно подключено к порту COM6. У вас может быть другой номер порта, не СОМ6, а, например, СОМ3 или СОМ5, просто запомните номер порта, эта информация пригодится для настройки Arduino IDE.

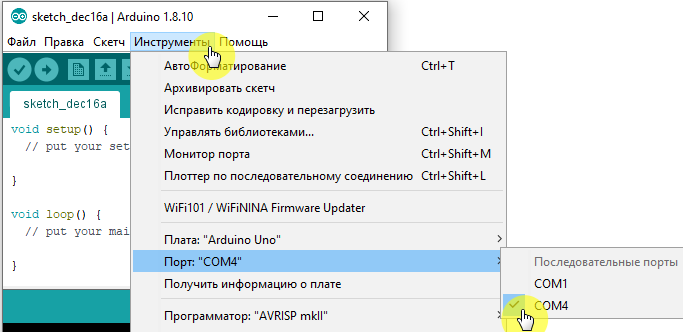

Выбор порта

Выберите порт, к которому подключена плата. В нашем случае это COM4, а у вас может быть СОМ3, СОМ5 или что-то другое. Нажмите “Инструменты”, наведите курсор на раздел “Порт:” и выберите COM4 (ваш порт).

осторожно

Обратите внимание! К порту СОМ1 плата никогда не подключается. Если у вас отображается только СОМ1, то это значит что компьютер не видит плату Arduino. Проверьте соединение, убедитесь что по используемый USB кабель может передавать данные, а не только заряжать телефон.

Внизу в Arduino IDE будет указано, какая плата подключена к какому порту.

Подключение платы к порту

Проверка работы Arduino​

Для проверки работы платы Arduino запустим стандартную программу blink.ino, которая моргает встроенным светодиодом.

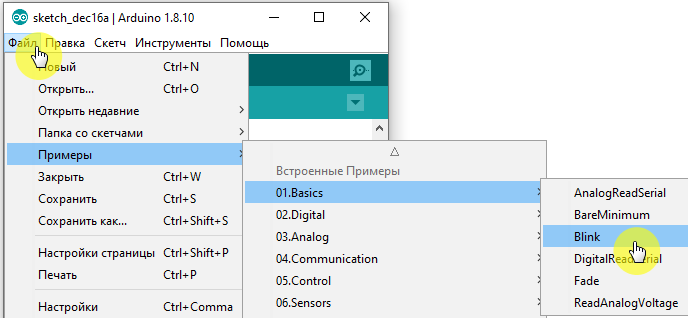

В меню “Файл” перейдите в раздел “Примеры”, затем “01.Basics”, и выберите программу “Blink”.

Встроенные примеры

к сведению

Все, что серого цвета — текст после символов и между / и / является комментариями и на работу программы не влияет, он помогает понять как программа работает и содержит информацию об авторе. Вот листинг этой программы (часть комментариев удалена):

void setup() { pinMode(LED_BUILTIN, OUTPUT); } void loop() { digitalWrite(LED_BUILTIN, HIGH); turn the LED on (HIGH is the voltage level)
delay(1000);                       // wait for a second
digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
delay(1000);                       // wait for a second
}

LED_BUILTIN — это номер пина, к которому подключен встроенный светодиод (пин 13).

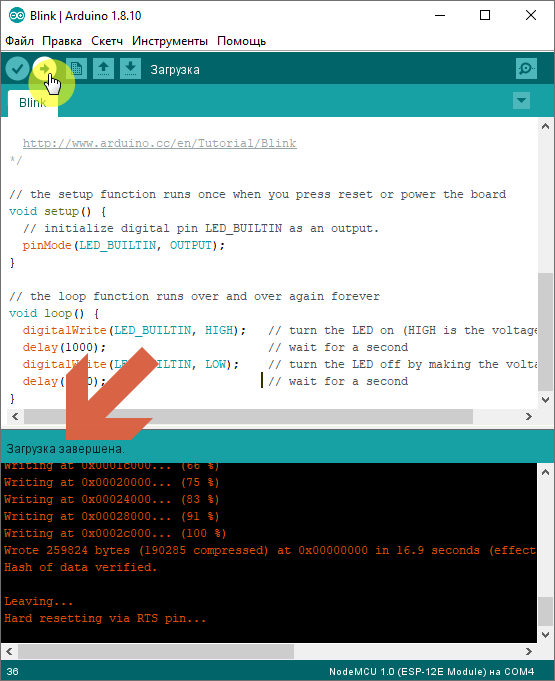

Для прошивки Arduino нажмите на кнопку “Загрузка”, и дождитесь появления сообщения об окончании загрузки.

Окончание загрузки

Светодиод, установленный на плате Arduino, будет мигать раз в секунду.
