Радиомодуль 433 МГц

Назначение радиомодулей​

Приемник XD-RF-5V и передатчик FS1000A/XD-FST для радио частоты 433 МГц используется для передачи данных между двумя устройствами. Очень часто применяются для связи нескольких Arduino устройств.

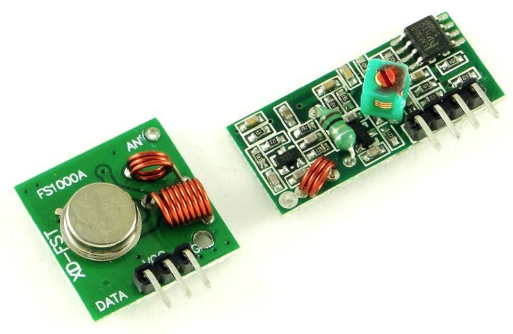

Приемник XD-RF-5V и передатчик FS1000A/XD-FST

Рисунок 1. Приемник XD-RF-5V и передатчик FS1000A/XD-FST

Передаем сигналы для управления светодиодом​

Подключим светодиод к выводу 3, а выводы DATA приемника и передатчика к выводам 2 разных Arduino.

Схема подключения​

Схема подключения радиомодуля

Рисунок 2. Схема подключения радиомодуля

Программа передатчика​

#include <RCSwitch.h>

RCSwitch mySwitch = RCSwitch();

void setup() {
    mySwitch.enableTransmit(2);
}

void loop() {
    mySwitch.send(B0100, 4);
    delay(1000);
    mySwitch.send(B1000, 4);
    delay(1000);
}

Программа приемника​

#include <RCSwitch.h>

RCSwitch mySwitch = RCSwitch();

void setup() {
    pinMode( 3, OUTPUT );
    mySwitch.enableReceive(0);
}

void loop() {
    if( mySwitch.available() ){
        int value = mySwitch.getReceivedValue();

        if( value == B1000 )
            digitalWrite( 3, HIGH );
        else if( value == B0100 )
            digitalWrite( 3, LOW );

        mySwitch.resetAvailable();
    }
}
