Знакомство с Arduino
Arduino — это электронная плата с микроконтроллером для быстрой разработки электронных устройств для новичков. Платформа пользуется огромной популярностью во всем мире благодаря удобству и простоте языка программирования. Устройство программируется через USB без использования программаторов. Плата Arduino имеет встроенную защиту от короткого замыкания, что не позволяет новичкам вывести ее из строя.
Рисунок 1. Плата Arduino UNO
Плату Arduino можно использовать совместно с конструктором Орбикрафт, расширяя его функциональные возможности и моделируя собственные «космическии миссии». Следующие разделы Wiki помогут новичкам освоить программирование этого микроконтроллера. Первые шаги в работе с платой Arduino можно сделать онлайн, не имея ее перед собой на столе, с помощью онлайн-платформы TinkerCAD
Рисунок 2. Онлайн-платформа TinkerCAD
Регистрация на платформе Tinkercad
Зарегистрируйтесь на платформе, чтобы иметь возможность сохранять все свои проекты в облаке и направлять их на проверку в образовательный отдел компании Спутникс.
Нажмите на кнопку Присоединиться;
Рисунок 3. Присоединиться
Выберите самостоятельную регистрацию;
Рисунок 4. Самостоятельная регистрация
Пройдите процедуру регистрации;

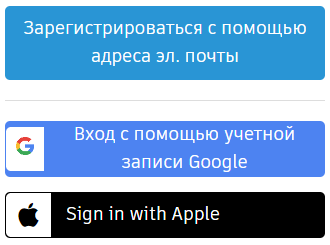

Рисунок 5. Процедура регистрации
После регистрации и входа в систему переключитесь в раздел электрических цепей circuits;
Рисунок 6. Раздел электрических цепей
Нахмите на кнопку Создать цепь;
Рисунок 7. Созданием электрических цепей
Создайте простейшую электрическую цепь, перетащив необходимые компоненты в область моделирования и соедините их проводниками как показано на картинке;
Рисунок 8. Простейшая электрическая цепь
Запустите моделирование нажав на соответствующую кнопку;
Рисунок 9. Моделирование
Платформа смоделирует подачу питания, протекание электрического тока и светодиод будет слабо светиться.
Рисунок 10. Моделирование подачи питания
Измените номинал резистора кликнув по нему.
Рисунок 11. Изменение номинала резистора
Яркость светодиода увеличится.

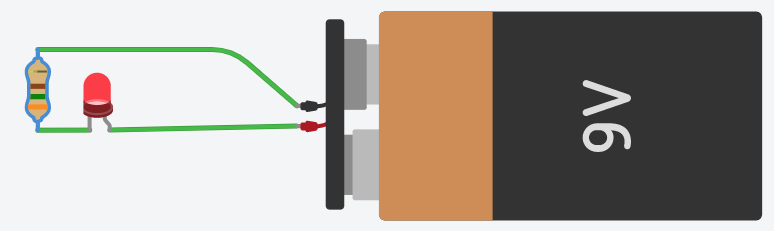

Рисунок 12. Увеличенная яркость светодиода
Обратите внимание! Полоски на резисторе при изменении номинала изменили свой цвет. Подробнее о кодировке номиналов резистора с помощью полосок можно узнать здесь.
Задания
Соберите схему из источника напряжения номиналом 9В, зеленого светодиода и двух последовательно соединенных резисторов номиналом 220 Ом каждый.
Соберите схему из трех последовательных источников напряжения номиналом 1.5В, белого светодиода и двух параллельно соединенных резисторов номиналом 1 кОм каждый.
