08 Урок. Знакомство с солнечными датчиками

Знакомство с датчиком освещенности смартфона

Установите в смартфон приложение Andro sensor или аналогичное приложение с выводом на экран информации со встроенных датчиков смартфона. Запустите приложение и найдите датчик освещенности под названием LIGHT.

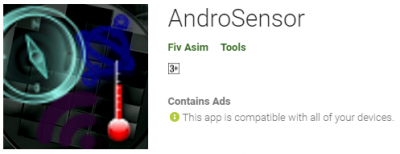

Рисунок 1. Приложение Andro sensor

Освещенность изменяется в люксах (lux), один люкс – это равен освещённости поверхности площадью 1 м² при световом потоке падающего на неё излучения, равном 1 люмен. Соответственно, выполнятся: 1 лк = 1 лм/м2.

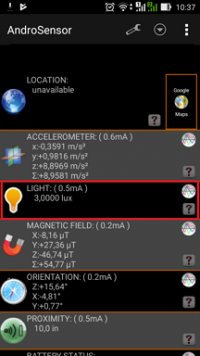

Рисунок 2. Освещенность

Один люмен равен световому потоку, испускаемому точечным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан.

Рисунок 3. Люмен

Полный световой поток, создаваемый точечным источником, с силой света одна кандела, равен 4π люменам. Кандела – это сила света, энергетическая сила которого составляет 1/683 Вт/стерадиан. Сила света, излучаемого парафиновой свечой, близка к одной канделе.

Рисунок 4. Парафиновая свеча

Требования к освещению на рабочих местах, оборудованных ПЭВМ согласно СанПиН 2.2.2/2.4.1340-03: Освещенность на рабочем столе: 300-500 лк. Освещенность на экране ПЭВМ: не выше 300лк.

Проверка работоспособности солнечных датчиков

Соедините БКУ с СЭП и четырьмя солнечными датчиками. Загрузите в БКУ следующую программу, которая выведет значения, считанные с солнечных датчиков.

Код на Python:

def control(): # Основная функция программы, в которой нужно вызывать остальные функции
sun_result = [0,0,0] # Инициализируем sun_result
num = 1
print "Enable sun sensor №", num
sun_sensor_turn_on(num)
sleep(1)
print "Get RAW data from sun sensor"

for i in range(10):
    sun_result = sun_sensor_request_raw(num)

    if not sun_result[0]: # если датчик вернул сообщение об ошибке,

        print "state:", sun_result[0], "raw =", sun_result[1], \
            sun_result[2]

    elif sun_result[0] == 1:
        print "Fail because of access error, check the connection"

    elif sun_result[0] == 2:
        print "Fail because of interface error, check your code"

    sleep(1)

print "Disable sun sensor №", num
sun_sensor_turn_off(num)

Код на С:

#include <stdio.h>
#include <stdint.h>
#include "libschsat.h"
#define LSS_OK 0
#define LSS_ERROR 1
#define LSS_BREAK 2

int control(){ //Основная функция программы
    uint16_t sun_result[] = {0, 0, 0}; // инициализируем sun_result
    uint16_t num = 1; // номер солнечного датчика
    printf("Enable sun sensor №%d\n", num);
    sun_sensor_turn_on(num); //включаем датчик
    Sleep(1); //Ждем включения 1 секунду
    printf("Get RAW data from sun sensor №%d\n", num);
    int i;
    for (i = 0; i < 10; i++) //считываем показаия 10 раз
    {
        sun_result[0] = sun_sensor_request_raw(num,& sun_result[1],& sun_result[2]);/*проверить как работает, очень странно,  что работает
        если не работает задать sun_result[0] */
        if (!sun_result[0]){ //если датчик не вернул сообщение об ошибке,
            printf("state: %d raw = %d, %d\n", i, sun_result[1], sun_result[2]);
            }

        else if (sun_result[0] == 1) { //если датчик вернул сообщение об ошибке 1
            printf("Fail because of access error, check the connection\n");
            }
        else if (sun_result[0] == 2) { //если датчик вернул сообщение об ошибке 2
            printf("Fail because of interface error, check you code\n");
            }
        Sleep(1); //показания считываются раз в секунду

        }
    printf("Disable sun sensor №%d\n", num);
    sun_sensor_turn_off(num); //выключаем солнечный датчик
    return 0;
}

Запустите программу, при комнатном освещении значения датчиков будут находится в диапазоне от 70 до 300. Направьте на датчики свет от имитатора солнца – теперь значения будут изменяться от 70 до 20000.

Сбор значений для калибровки солнечных датчиков

Установите на верхнюю панель Орбикрафт ДУС и магнитометр, и 4 солнечных датчика на 4 стороны Орбикрафта. Солнечные датчики установите перевернутыми, чтобы шлейфы не закрывали окно датчика.

Рисунок 5. Орбикрафт c ДУС и магнитометром на верхней панели

Загрузите в БКУ следующую программу.

Код на Python:

import time
import math
#!/usr/bin/env python
# -*- coding: utf-8 -*-
# Коэффициент дифференциальной обратной связи.
# Коэффициент подбирается экспериментально в зависимости от формы
# и массы вашего спутника.
kd = 200.0
# Временной шаг работы алгоритма, с
time_step = 0.05
# Целевая угловая скорость спутника, град/с.
# Для режима стабилизации равна 0.0.
omega_goal = 0.0
# Максимально допустимая скорость маховика, об/мин
mtr_max_speed = 5000
# Номер маховика
mtr_num = 1
# Номер ДУС (датчика угловой скорости)
hyr_num = 1
# Номер магнитометра
mag_num = 1
# Номер результата измерений
i = 1
# Угол поворота текущий
alpha = 0.0

# Функция включает все приборы,
# которые будут использоваться в основной программе.
def initialize_all():
    print "Enable angular velocity sensor №", hyr_num
    hyro_turn_on(hyr_num)
    sleep(1)
    print "Enable magnetometer", mag_num
    magnetometer_turn_on(mag_num)
    sleep(1) # Ждем включения 1 секунду
    print "Enable Sun sensors 1-4"
    sun_sensor_turn_on(1)
    sun_sensor_turn_on(2)
    sun_sensor_turn_on(3)
    sun_sensor_turn_on(4)
    sleep(1)
    print "Enable motor №", mtr_num
    motor_turn_on(mtr_num)
    sleep(1)

# Функция отключает все приборы,
# которые будут использоваться в основной программе.
def switch_off_all():
    print "Finishing..."
    hyro_turn_off(hyr_num)
    magnetometer_turn_off(mag_num)
    sun_sensor_turn_off(1)
    sun_sensor_turn_off(2)
    sun_sensor_turn_off(3)
    sun_sensor_turn_off(4)
    motor_set_speed(mtr_num, 0)
    sleep(1)
    motor_turn_off(mtr_num)
    print "Finish program"

def mag_calibrated(magx,magy,magz):
    # вместо этих 3-х строк кода с коэффициентами калибровки, должны быть строки с коэффициентами калибровки для Вашего магнитометра
    #magx_cal = 1.04*magx - 0.26*magy + 0.05*magz - 68.76       # это 1-я строчка, которую нужно заменить по результатам калибровки Вашего магнитометра
    #magy_cal = 0.24*magx + 1.04*magy + 0.29*magz + 256.92  # это 2-я строчка, которую нужно заменить по результатам калибровки Вашего магнитометра
    #magz_cal = -0.09*magx - 0.19*magy + 0.77*magz + 159.41 # это 3-я строчка, которую нужно заменить по результатам калибровки Вашего магнитометра
    magx_cal = 1.06*(magx + -7.49) + -0.01*(magy + -23.59) + 0.07*(magz + -108.24)
    magy_cal = -0.01*(magx + -7.49) + 1.11*(magy + -23.59) + 0.09*(magz + -108.24)
    magz_cal = 0.07*(magx + -7.49) + 0.09*(magy + -23.59) + 1.00*(magz + -108.24)
    return magx_cal, magy_cal, magz_cal

# Функции для определение новой скорости маховика.
# Новая скорость маховика складывается из
# текущей скорости маховика и приращения скорости.
# Приращение скорости пропорционально ошибке по углу
# и ошибке по угловой скорости.
# mtr_speed - текущая угловая скорость маховика, об/мин
# omega - текущая угловая скорость спутника, град/с
# omega_goal - целевая угловая скорость спутника, град/с
# mtr_new_speed - требуемая угловая скорость маховика, об/мин
def motor_new_speed_PD(mtr_speed, omega, omega_goal):
    mtr_new_speed = int(mtr_speed
                        + kd*(omega-omega_goal)
                        )
    if mtr_new_speed > mtr_max_speed:
        mtr_new_speed = mtr_max_speed
    elif mtr_new_speed < -mtr_max_speed:
        mtr_new_speed = -mtr_max_speed
    return mtr_new_speed

# Основная функция программы, в которой вызываются остальные функции.
def control():
    omega_goal = 0  # omega_goal - целевая угловая скорость спутника, град/с
    initialize_all()
    # Инициализируем статус маховика
    mtr_state = 0
    # Инициализируем статус ДУС
    hyro_state = 0
    sun_sensor_num = 0     # Инициализируем переменную для номера солнечного датчика
    sun_result_1 = [0,0,0] # Инициализируем sun_result_1
    sun_result_2 = [0,0,0] # Инициализируем sun_result_2
    sun_result_3 = [0,0,0] # Инициализируем sun_result_3
    sun_result_4 = [0,0,0] # Инициализируем sun_result_4
    mag_alpha = 0

    output_data_all = [0, 0, 0, 0, 0, 0, 0, 0, 0]
    output_data = [0, 0, 0, 0, 0, 0, 0, 0, 0]
    # Номер результата измерений
    i = 0
    # Запоминаем время начала вращения
    time_start = time.time()
    # Запоминаем время начала секундного интервала
    time_interval = time.time()
    # Интервал вывода данных с солнечных датчиков в секундах
    time_output = 0.1

    while True:

        # Опрос датчика угловой скорости и маховика.
        hyro_state, gx_raw, gy_raw, gz_raw = hyro_request_raw(hyr_num)
        mtr_state, mtr_speed = motor_request_speed(mtr_num)
        mag_state, magx_raw, magy_raw, magz_raw = magnetometer_request_raw(mag_num)

        # Обработка показаний датчика угловой скорости,
        # вычисление угловой скорости спутника по показаниям ДУС.
        # Если код ошибки ДУС равен 0, т.е. ошибки нет
        if not hyro_state:
            gx_degs = gx_raw * 0.00875
            gy_degs = gy_raw * 0.00875
            gz_degs = gz_raw * 0.00875
            # если ДУС установлен осью z вверх, то угловая скорость
            # спутника совпадает с показаниями ДУС по оси z, иначе
            # необходимо изменить знак: omega = - gz_degs
            omega = gz_degs
        elif hyro_state == 1:
            print "Fail because of access error, check the connection"
        elif hyro_state == 2:
            print "Fail because of interface error, check your code"

        #Обработка показаний маховика и установка трубемой угловой скорости.
        if not mtr_state:   # если код ошибки 0, т.е. ошибки нет
            # установка новой скорости маховика
            mtr_new_speed = motor_new_speed_PD(mtr_speed,omega,omega_goal)
            motor_set_speed(mtr_num, mtr_new_speed)

        time.sleep(time_step)
        time_current = time.time() - time_start
        if not mag_state: # если магнитометр вернул код ошибки 0, т.е. ошибки нет
            magx_cal, magy_cal, magz_cal = mag_calibrated(magx_raw,magy_raw,magz_raw)
            magy_cal = - magy_cal   # переходим из левой системы координат, которая изображена на магнитометре в правую, для того чтобы положительное направление угла было против часовой стрелки
            mag_alpha = math.atan2(magy_cal, magx_cal)/math.pi*180

        if (time.time() - time_interval) > time_output:
            # Запоминаем время начала следующего секундного интервала
            time_interval = time.time()
            sun_result_1 = sun_sensor_request_raw(1)
            sun_result_2 = sun_sensor_request_raw(2)
            sun_result_3 = sun_sensor_request_raw(3)
            sun_result_4 = sun_sensor_request_raw(4)
            #print sun_result_1, sun_result_2, sun_result_3, sun_result_4, mag_alpha, time_current

            output_data = [time_current, sun_result_1[1], sun_result_1[2], sun_result_2[1], sun_result_2[2], sun_result_3[1], sun_result_3[2], sun_result_4[1], sun_result_4[2], mag_alpha]
            output_data_all += output_data

        if i > 100:  # Начинаем вращение через 5с после запуска
            omega_goal = 6.0  # omega_goal - целевая угловая скорость спутника, град/с

        if  time_current > 90:
            break

        i += 1

    switch_off_all()

    print "time_end = " , time.time() - time_start

    for i in range(0, 5000, 10):
        print output_data_all[i-1], output_data_all[i], output_data_all[i+1], output_data_all[i+2], output_data_all[i+3], output_data_all[i+4], output_data_all[i+5], output_data_all[i+6], output_data_all[i+7], output_data_all[i+8]

Код на С:

#include <stdio.h>
#include <stdint.h>
#include "libschsat.h"
#define LSS_OK 0
#define LSS_ERROR 1
#define LSS_BREAK 2
#include <math.h>
#include <time.h>

/*Коэффициент дифференциальной обратной связи.
 Коэффициент положительный, если маховик расположен осью z вверх
 и ДУС расположен осью z также вверх.
 Коэффициент подбирается экспериментально в зависимости от формы
 и массы вашего спутника.*/
const float kd = 200.0;

// Временной шаг работы алгоритма, с
const float time_step = 0.1;

/* Целевая угловая скорость спутника, град/с. Для режима стабилизации равна 0.0.*/
const float omega_goal = 0.0;
// Максимально допустимая скорость маховика, об/мин
const int mtr_max_speed = 5000;
const uint16_t mtr_num = 1;         // Номер маховика
const uint16_t hyr_num = 1;                 // Номер ДУС
const uint16_t mag_num = 1;         // Номер магнитометра
// Номер результата измерений
int i = 1;
// Угол поворота текущий
const float alpha = 0.0;



void initialize_all(void){/* Функция включает все приборы,
которые будут использоваться в основной программе.*/
    printf("Enable angular velocity sensor №%d\n", hyr_num);
    hyro_turn_on(hyr_num);
    Sleep(1);
    printf("Enable magnetometer %d\n", mag_num);
    magnetometer_turn_on(mag_num);
    Sleep(1); // Ждем включения 1 секунду
    printf("Enable Sun sensors 1-4\n");
    sun_sensor_turn_on(1);
    sun_sensor_turn_on(2);
    sun_sensor_turn_on(3);
    sun_sensor_turn_on(4);
    Sleep(1);
    printf("Enable motor №%d\n", mtr_num);
    motor_turn_on(mtr_num);
    Sleep(1);
}

void switch_off_all(void){/* Функция отключает все приборы,
 которые будут использоваться в основной программе.*/
    printf("Finishing...");
    int16_t new_speed = 0;
    hyro_turn_off(hyr_num);
    magnetometer_turn_off(mag_num);
    sun_sensor_turn_off(1);
    sun_sensor_turn_off(2);
    sun_sensor_turn_off(3);
    sun_sensor_turn_off(4);
    motor_set_speed(mtr_num, 0, &new_speed);
    Sleep(1);
    motor_turn_off(mtr_num);
    printf("\nFinish program\n");
}

int mag_calibrated(int16_t *magx, int16_t *magy, int16_t *magz ){
    /*Функция mag_calibrated вносит поправки
в показания магнитометра с учетом калибровочных коэффициентов
 вместо этих 3-х строк кода с коэффициентами калибровки, должны быть строки с коэффициентами калибровки для Вашего магнитометра
    //magx_cal = 1.04*magx - 0.26*magy + 0.05*magz - 68.76      # это 1-я строчка, которую нужно заменить по результатам калибровки Вашего магнитометра
    //magy_cal = 0.24*magx + 1.04*magy + 0.29*magz + 256.92 # это 2-я строчка, которую нужно заменить по результатам калибровки Вашего магнитометра
    //magz_cal = -0.09*magx - 0.19*magy + 0.77*magz + 159.41    # это 3-я строчка, которую нужно заменить по результатам калибровки Вашего магнитометра*/
    float magx_cal;
    float magy_cal;
    float magz_cal;
    magx_cal = 1.06*(*magx + -7.49) + -0.01*(*magy + -23.59) + 0.07*(*magz + -108.24);
    magy_cal = -0.01*(*magx + -7.49) + 1.11*(*magy + -23.59) + 0.09*(*magz + -108.24);
    magz_cal = 0.07*(*magx + -7.49) + 0.09*(*magy + -23.59) + 1.00*(*magz + -108.24);
    *magx = magx_cal;
    *magy = magy_cal;
    *magz = magz_cal;
    return 0;
}

int motor_new_speed_PD(int mtr_speed, float omega, int16_t omega_goal){
    /* Функция для определения новой скорости маховика.
 Новая скорость маховика складывается из
 текущей скорости маховика и приращения скорости.
 Приращение скорости пропорционально ошибке по углу и ошибке по угловой скорости.
 mtr_speed - текущая угловая скорость маховика, об/мин
 omega - текущая угловая скорость спутника, град/с
 omega_goal - целевая угловая скорость спутника, град/с
 mtr_new_speed - требуемая угловая скорость маховика, об/мин*/
    int16_t mtr_new_speed;
    mtr_new_speed = (int)(mtr_speed + kd * (omega - omega_goal));
    if (mtr_new_speed > mtr_max_speed)
    {
        mtr_new_speed = mtr_max_speed;
    }
    else if (mtr_new_speed < -mtr_max_speed)
    {
        mtr_new_speed = -mtr_max_speed;
    }
    return mtr_new_speed;
}

int control(){// Основная функция программы, в которой вызываются остальные функции.
    int16_t omega;
    int omega_goal = 0;     // omega_goal - целевая угловая скорость спутника, град/с
    initialize_all();
    int mtr_state = 0;      // Инициализируем статус маховика
    int hyro_state = 0;     // Инициализируем статус ДУС
    int mag_state = 0;      // Инициализируем статус магнитометра
    int16_t mtr_speed;
    int16_t mtr_new_speed;
    //данные ДУС
    int16_t gx_raw;
    int16_t gy_raw;
    int16_t gz_raw;
    int16_t *hyrox_raw=&gx_raw;
    int16_t *hyroy_raw= &gy_raw;
    int16_t *hyroz_raw = &gz_raw;
    //данные магнитометра
    int16_t mgx_cal=0;
    int16_t mgy_cal=0;
    int16_t mgz_cal=0;
    int16_t *magx_raw = &mgx_cal;
    int16_t *magy_raw = &mgy_cal;
    int16_t *magz_raw = &mgz_cal;

    float gx_degs;
    float gy_degs;
    float gz_degs;
    uint16_t sun_result_1[] = {0,0,0}; // Инициализируем sun_result_1
    uint16_t sun_result_2[] = {0,0,0}; // Инициализируем sun_result_2
    uint16_t sun_result_3[] = {0,0,0}; // Инициализируем sun_result_3
    uint16_t sun_result_4[] = {0,0,0}; // Инициализируем sun_result_4
    int mag_alpha = 0;
    const int sizeOD = 10;
    int sizeODA = 0;
    int tempSODA;
//  double* output_data = (double*)calloc(sizeOD, sizeof(double));
    double* output_data_all = (double*)calloc(sizeODA, sizeof(double));

    // Номер результата измерений
    int i = 0;
    // Запоминаем время начала вращения
    long int time_start = time(NULL);
    // Запоминаем время начала секундного интервала
    long int time_interval = time(NULL);
    // Интервал вывода данных с солнечных датчиков в секундах
    int time_output = 0.1;
    int j;
    char a=1;

    while (a==1){
        // Опрос датчика угловой скорости и маховика.
        hyro_state = hyro_request_raw(hyr_num,hyrox_raw,hyroy_raw,hyroz_raw);
        mtr_state = motor_request_speed(mtr_num, &mtr_speed);
        mag_state = magnetometer_request_raw(mag_num, magx_raw, magy_raw, magz_raw);


        if (!hyro_state){
             /*Обработка показаний датчика угловой скорости,
         вычисление угловой скорости спутника по показаниям ДУС.
         Если код ошибки ДУС равен 0, т.е. ошибки нет*/
            gx_degs = gx_raw * 0.00875;
            gy_degs = gy_raw * 0.00875;
            gz_degs = gz_raw * 0.00875;
            /* если ДУС установлен осью z вверх, то угловая скорость
             спутника совпадает с показаниями ДУС по оси z, иначе
             необходимо изменить знак: omega = - gz_degs*/
            omega = gz_degs;
//          printf("gx_degs=%f, gy_degs=%f, gz_degs=%f\n", gx_degs, gy_degs, gz_degs);//ну так на всякий
        }
        else if (hyro_state == 1){
            printf("Fail because of access error, check the connection\n");
        }
        else if (hyro_state == 2) {
            printf("Fail because of interface error, check your code\n");
        }


        //Обработка показаний маховика и установка требуемой угловой скорости.
        if (!mtr_state) {// если код ошибки 0, т.е. ошибки нет
            int16_t mtr_speed=0;
            motor_request_speed(mtr_num, &mtr_speed);
//          printf("Motor_speed: %d\n", mtr_speed);
            // установка новой скорости маховика
            mtr_new_speed = motor_new_speed_PD(mtr_speed,omega,omega_goal);
            motor_set_speed(mtr_num, mtr_new_speed, &omega);
        }

        Sleep(time_step);
        long int time_current = time(NULL) - time_start;

        if (!mag_state){
            mag_calibrated(magx_raw,magy_raw,magz_raw);
            *magy_raw = - *magy_raw; /*переходим из левой системы координат,
            которая изображена на магнитометре в правую, для того чтобы
            положительное направление угла было против часовой стрелки*/
            mag_alpha = atan2(mgy_cal, mgx_cal)/M_PI*180;
        }

        if ((time(NULL) - time_interval) > time_output){
            // Запоминаем время начала следующего секундного интервала
            time_interval = time(NULL);
            sun_result_1[0] = sun_sensor_request_raw(1, &sun_result_1[1],&sun_result_1[2]);
            sun_result_2[0] = sun_sensor_request_raw(2,&sun_result_2[1],&sun_result_2[2]);
            sun_result_3[0] = sun_sensor_request_raw(3,&sun_result_3[1],&sun_result_3[2]);
            sun_result_4[0] = sun_sensor_request_raw(4,&sun_result_4[1],&sun_result_4[2]);

            int output_data[] = {time_current, sun_result_1[1], sun_result_1[2], sun_result_2[1], sun_result_2[2], sun_result_3[1], sun_result_3[2], sun_result_4[1], sun_result_4[2], mag_alpha};
            tempSODA = sizeODA;
            sizeODA += sizeOD;
            output_data_all = (double*)realloc(output_data_all, sizeODA*sizeof(double));
            for (j=tempSODA; j<sizeODA; j++) {
                output_data_all[j] = output_data[j-sizeODA+1];
            }
        }
        if (i > 100){  // Начинаем вращение через 5с после запуска
            omega_goal = 6.0;  // omega_goal - целевая угловая скорость спутника, град/с
        }

        if  (time_current > 90){
            break;
        }
        i += 1;
    }

    switch_off_all();

    printf("time_end = %ld" , time(NULL) - time_start);

    for (i = 0; i < 5000; i = i + 10){
        printf("%f, %f, %f, %f, %f, %f, %f, %f, %f, %f\n",output_data_all[i], output_data_all[i+1], output_data_all[i+2], output_data_all[i+3], output_data_all[i+4], output_data_all[i+5], output_data_all[i+6], output_data_all[i+7], output_data_all[i+8], output_data_all[i+9]);
    }
    printf ("Ok\n");
    return 0;
}

По результатам работы программы будут выведены 500 строк с данными следующего вида:

onmessage0.132400989532 74 117 27 25 156 214 156 61 -34.6566118491
onmessage0.281419992447 74 116 27 25 156 215 156 61 -34.555539497
onmessage0.438189029694 74 116 27 25 156 214 156 61 -33.6820711721
onmessage0.585952043533 74 116 27 25 156 215 156 61 -34.6566118491
onmessage0.733724832535 74 116 27 25 156 214 156 61 -33.6705914701
onmessage0.88149189949  74 117 27 25 156 214 156 61 -33.7733709383
onmessage1.02926301956  74 117 27 25 156 214 156 61 -33.6745869595
onmessage1.1782848835   74 117 27 25 156 214 156 61 -33.4062495287
onmessage1.32730197906  74 117 27 25 156 214 156 61 -33.2488503276
onmessage1.47507381439  74 117 27 25 156 214 156 61 -33.8923918648

Где первое значение - время с начала измерений, два следующих – данные с первого солнечного датчика, следующие два значения со второго солнечного датчика, следующие два с третьего и с четвертого. Десятое значение – показания магнетометра (угол поворота Орбикрафт относительно направления на магнитный полюс). Для анализа полученных данных следует скопировать их из браузера (выбрав с помощью Ctrl-A и скопировав с помощью Ctrl-С) и сохранить в новом текстовом документе в Notepad++ (вставка с помощью (Ctrl-V)). Затем следует очистить их от служебной информации в начале и в конце файла. Часто встречающееся служебное слово onmessage следует удалить с помощью функции замены Notepad++. Нажмите на клавиатуре Ctrl-H, введите в поле «Найти» onmessage, поле «Заменить на» оставьте пустым и нажмите на «Заменить все» или «Заменить во всех открытых документах».

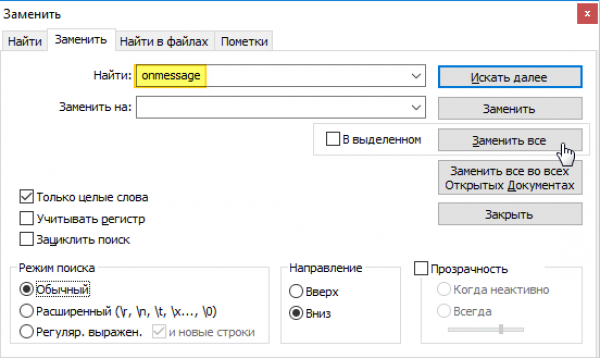

Рисунок 6. Создание очищенного документа

Сохраните очищенный документ в txt файле. Теперь его можно проанализировать в Excel.
