Орбиты навигационных спутников
Информация о навигационных спутниках
В настоящее время существует несколько спутниковых навигационных систем, создаваемых ведущими космическими державами.
GPS
Создается США. Работает с 1978 года. Космический сегмент состоит из 32 спутников типа GPS III/IIIF, вращающихся вокруг Земли по круговым орбитам с одной высотой и периодом обращения для всех спутников (рисунок 1):

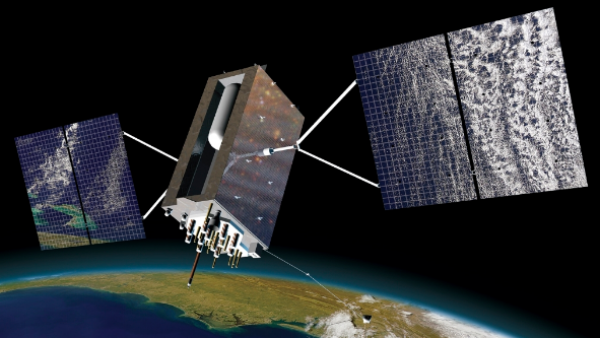

Рисунок 1. Спутник GPS
Круговая орбита с высотой около 20 200 км (радиус орбиты около 26 600 км) является орбитой суточной кратности с периодом обращения 11 часов 58 минут; таким образом, спутник совершает два витка вокруг Земли за одни звёздные сутки (23 часа 56 минут). Наклонение орбиты (55°) является также общим для всех спутников системы.
ГЛОНАСС
Глобальная навигационная спутниковая система (ГЛОНАСС) — российская спутниковая система навигации, была создана в 1982 году. Космический сегмент состоит из 24 спутников типа Глонасс-М и Глонасс-К (рисунок 2):

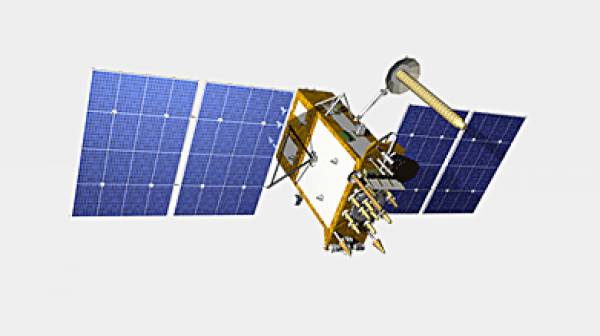

Рисунок 2. Спутник ГЛОНАСС
Спутники движущихся над поверхностью Земли в трёх орбитальных плоскостях с наклоном 64,8° и высотой орбит 19 100 км. Принцип измерения аналогичен американской системе навигации GPS. Основное отличие от системы GPS в том, что спутники ГЛОНАСС в своём орбитальном движении не имеют синхронности с вращением Земли, что обеспечивает им большую стабильность. Таким образом, группировка космических аппаратов ГЛОНАСС не требует дополнительных корректировок в течение всего срока активного существования.
Galileo
Европейская спутниковая навигационная система. Запущена в 2016 году. В настоящее время на орбите работают 24 из 30 необходимых спутников (рисунок 3):

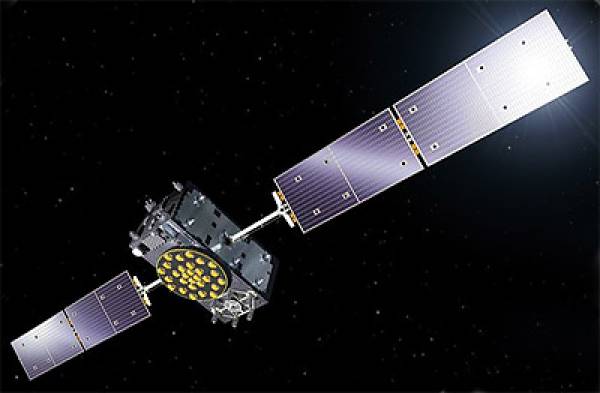

Рисунок 3. Спутник Galileo
Спутники «Галилео» выводятся на круговые геоцентрические орбиты высотой 23 222 км (или 29 600 км от центра Земли), проходят один виток за 14 ч 4 мин 42 с и обращаются в трёх плоскостях, наклонённых под углом 56° к экватору. Долгота восходящего узла каждой из трёх орбит отстает на 120° от двух других. На каждой из орбит при полном развёртывании системы будет находиться 8 действующих и 2 резервных спутника. За счёт более высокой, чем у спутников GPS, орбиты, на широте Полярного круга будет обеспечена точность до одного метра.
Найти NODAR ID навигационных спутников можно с помощью ПО Gpredict как рассказано здесь - Поиск спутников для просмотра в AR
Просмотр орбит навигационных спутников в AR
Давайте добавим один из спутников группировки GPS с NORAD ID 35752 (рисунок 4):
Рисунок 4. Спутник GPS в дополненной реальности
Вот как выглядит его орбита в режиме дополненной реальности. Чтобы найти спутник, вращайте планшет, так как спутник может быть выше или ниже глобуса «Терры» (рисунок 5):
Рисунок 5. Орбита спутника GPS
Теперь посмотрим на орбиту российского спутника ГЛОНАСС с номером в каталоге NORAD ID 42939 (рисунок 6):
Рисунок 6. Спутник ГЛОНАСС в дополненной реальности
Вот его орбита. На виджете можно увидеть высоту спутника и текущие координаты (рисунок 7):
Рисунок 7. Орбита спутника ГЛОНАСС
Чтобы найти спутник, вращайте планшет, так как спутник может быть под потолком (рисунок 8):
Рисунок 8. Модель спутника ГЛОНАСС
Теперь посмотрим на орбиту европейского спутника Galileo с номером в каталоге NORAD ID 43058 (рисунок 9):
Рисунок 9. Спутник Galileo в дополненной реальности
Вот его орбита (рисунок 10):
Рисунок 10. Орбита спутника Galileo
Чтобы найти спутник, вращайте планшет.
