Урок 7. Прием телеметрии AAUSAT-4

Для получения телеметрии со спутников AAUSAT-4 используется следующее программное обеспечение:

SDR# для приема радиосигнала;
Orbitron для слежения за спутником и учета эффекта Доплера;
Hs soundmodem для получения кодов команд;
Houston Application для расшифровки кодов команд телеметрии.

подсказка

Все необходимое ПО вы можете найти на странице Установка необходимого программного обеспечения.

Запустите SDR# и выберите тип радиоприемника: RTL-SDR подключенный по USB.

Выбор типа радиоприемника

Рисунок 1. Выбор типа радиоприемника

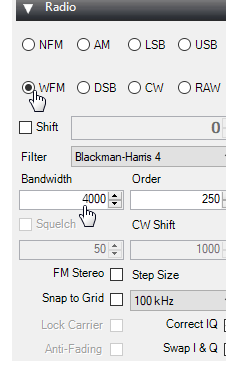

В разделе Radio установите переключатель в режим WFM и установите ширину полосы пропускания (Bandwidth) в 4000.

Переключение на режим WFM

Рисунок 2. Переключение на режим WFM

Убедитесь, что снята галочка «Filter Audio».

Настройки Audio

Рисунок 3. Настройки Audio

Далее, необходимо увеличить усиление сигнала. Для этого нажмите на шестеренку.

Настройки сигнала

Рисунок 4. Настройки сигнала

Переместите ползунок так, чтобы уровень шума повысился примерно на 10 дБ.

Увеличение усиления сигнала

Рисунок 5. Увеличение усиления сигнала

Вот так должен выглядеть сигнал от спутника AAUSAT-4.

Маяк от кубсата

Рисунок 6. Маяк от кубсата

В разделе Tracking DDE Client, при правильном подключении Orbitron, будет появляться информация об отслеживаемом спутнике.

Информация об отслеживаемом спутнике_

Рисунок 7. Информация об отслеживаемом спутнике

Запустите Orbitron и первым делом обновите TLE. Нажмите на кнопку с инструментами.

Запуск настроек

Рисунок 8. Запуск настроек

Нажмите на кнопку с молнией для обновления TLE.

Настройки ПО Orbitron

Рисунок 9. Настройки ПО Orbitron

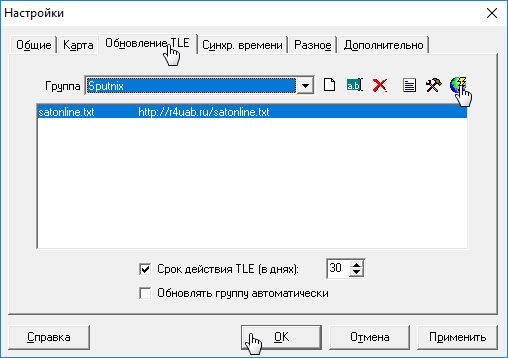

Затем выберите файл с информацией о метеоспутниках.

Файл с информацией о метеоспутниках

Рисунок 10. Файл с информацией о метеоспутниках

Нажмите на кнопку «Загрузка TLE».

Загрузка TLE

Рисунок 11. Загрузка TLE

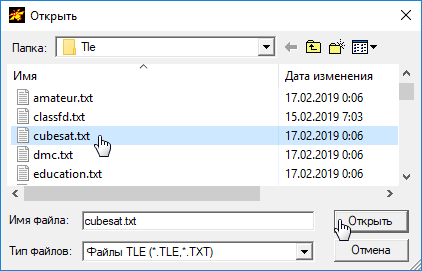

Загрузите список cubesat.txt

Список cubesat.txt

Рисунок 12. Список cubesat.txt

В боковом списке справа покажутся только кубсаты. Выберите AAUSAT-4.

Выбор спутника

Рисунок 13. Выбор спутника

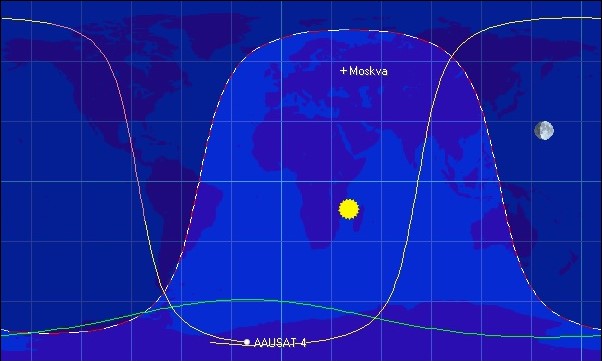

Выбранный спутник будет показан в главном окне программы.

Главное окно программы

Рисунок 14. Главное окно программы

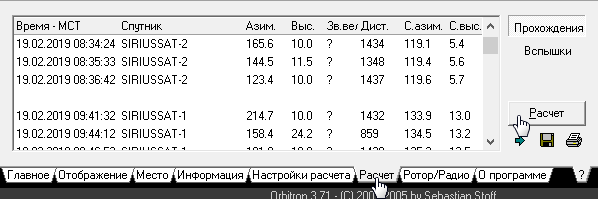

Затем перейдите на вкладку «Расчет» и нажмите на кнопку «Расчет».

Проведение расчета

Рисунок 15. Проведение расчета

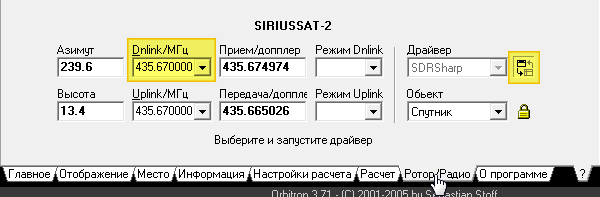

Будет произведен автоматический расчет времени пролета спутника. Перейдите на вкладку «Ротор/Радио» и убедитесь, что кнопка слежения нажата.

Раздел «Ротор/Радио»

Рисунок 16. Раздел «Ротор/Радио»

В окошке с частотой приема (Dnlink/МГц) должна быть установлена следующая корректная частота:

AAUSAT-4 - 437,424200 МГц

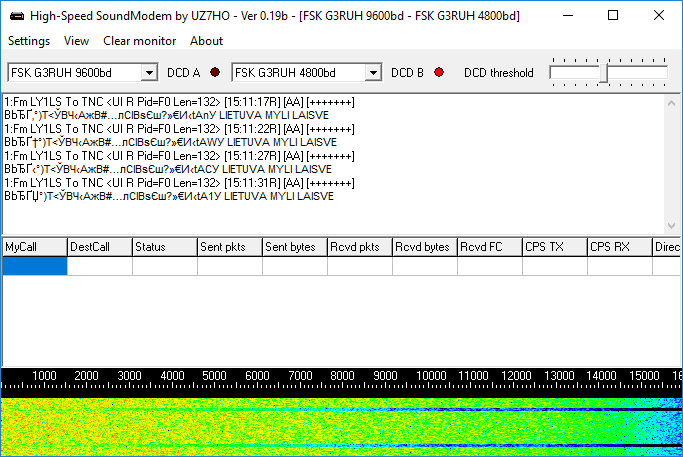

Запустите HS soundmodem

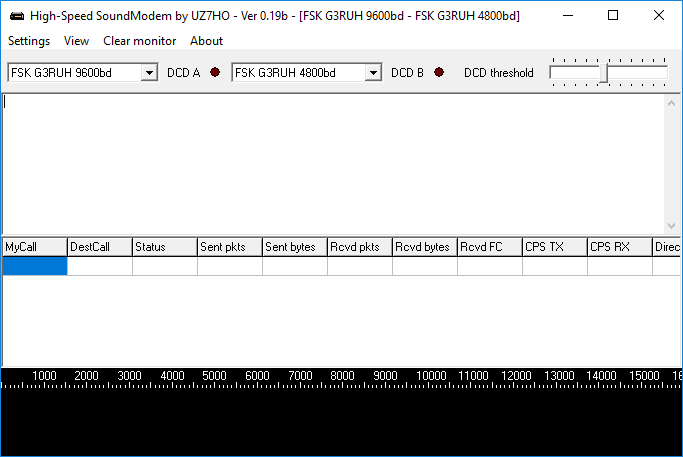

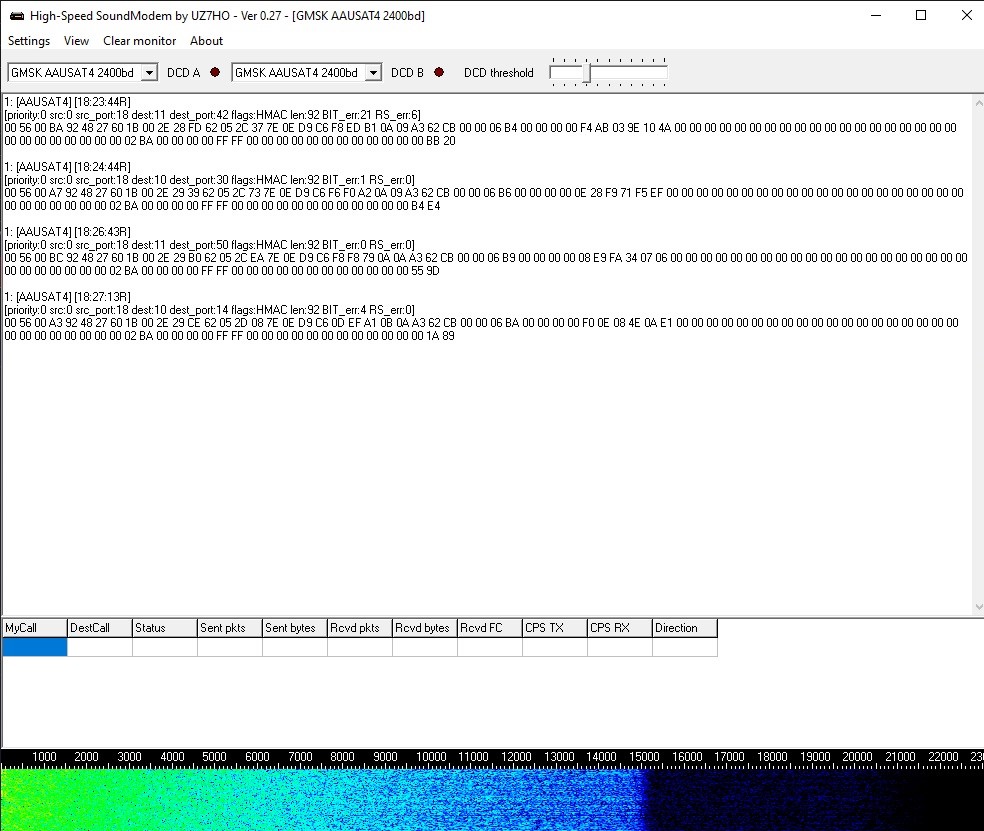

Главное окно программы «HS soundmodem»

Рисунок 17. Главное окно программы «HS soundmodem»

Откройте раздел настроек

Боковое меню

Рисунок 18. Боковое меню

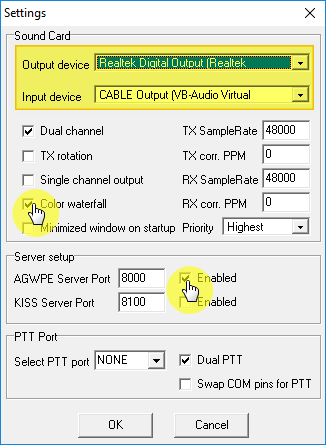

Выберите источник звукового сигнала Input device – CABLE Output. Установите галочку AGWPE Server Port Enabled. Дополнительно можете установить галочку Color waterfall (цветной водопад).

Окно настроек
