Урок 12. Прием сигнала с Международной Космической Станции (МКС)

Космонавты периодически выходят на связь с образовательными учреждениями (информацию о сеансах можно найти на сайтах радиолюбителей). В данной статье рассказывается о прослушивании сеанса связи МКС с г. Вологда.

Как настроить станцию на прием сигнала?

1. Откройте программу Orbitron, обновите TLE данные и загрузите TLE amature.txt;

2. Выберите в списке спутников ISS;

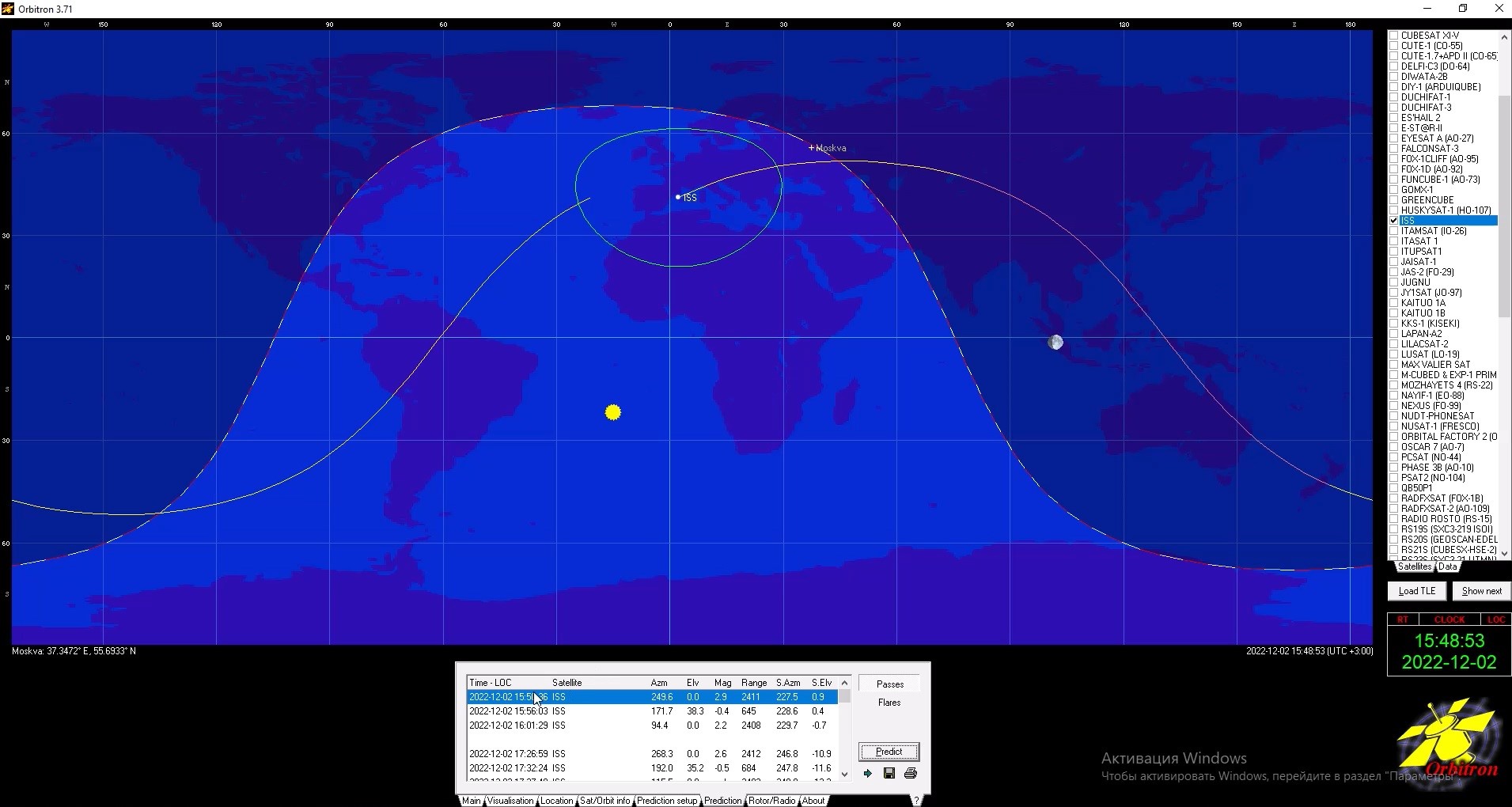

3. Перейдите на вкладку Prediction (Расчет) и нажмите на кнопку Predict (Рассчитать) (рисунок 1):



   Рисунок 1. Просчет пролетов МКС над станцией

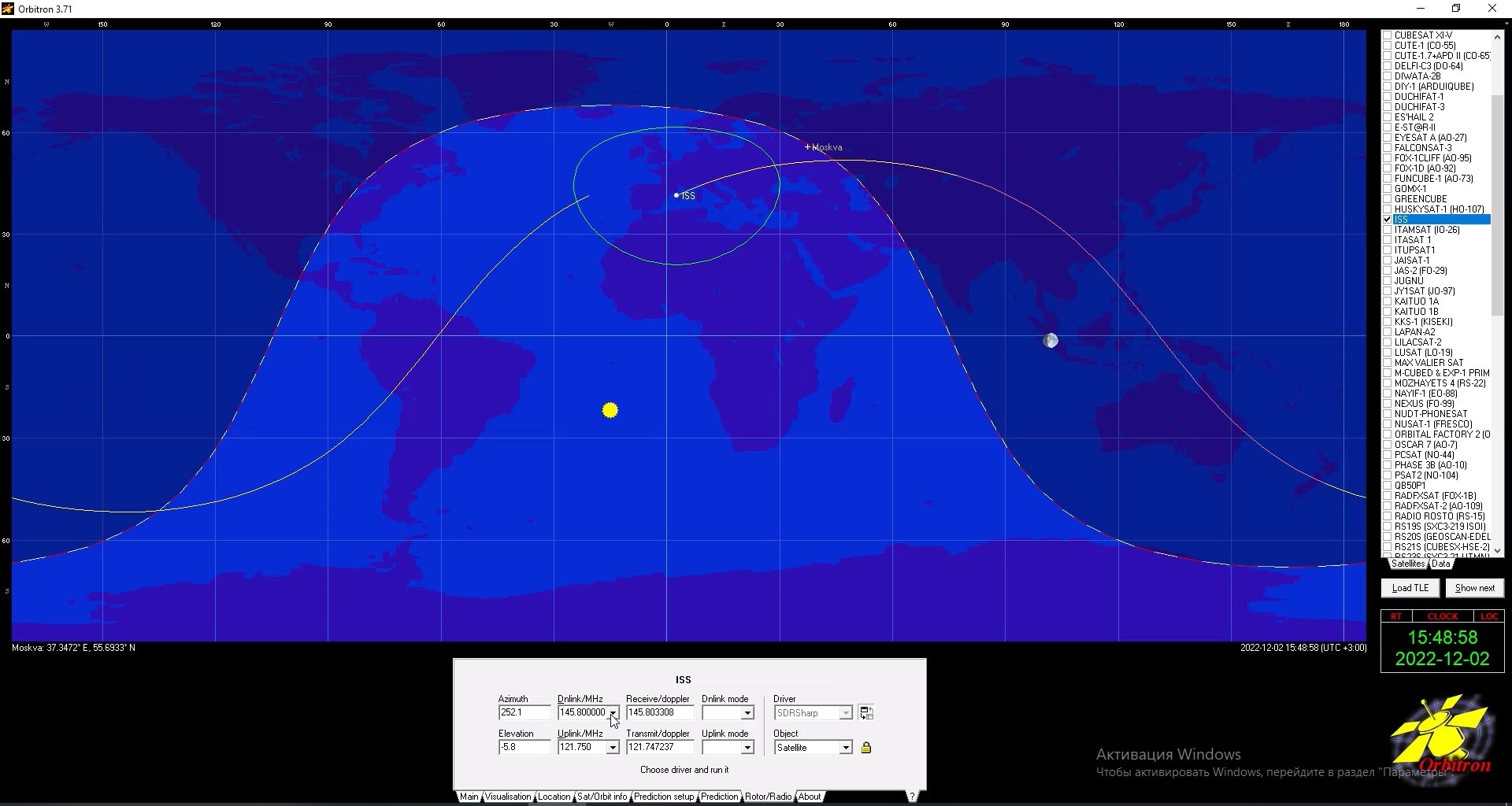

4. Выставите частоту 145.800 МГц (рисунок 2): dd



   Рисунок 2. Выбор частоты для связи с МКС

5. Нажмите на кнопку Run selected driver and start sending data (Загрузить выбранный драйвер и начать передачу данных)

6. Откройте программу SDR#. Убедитесь, что выводится имя выбранного в Orbitron спутника и что его угол над горизонтом меняется. Если нет, то проверьте в программе Orbitron, нажата ли клавиша загрузки выбранного драйвера.

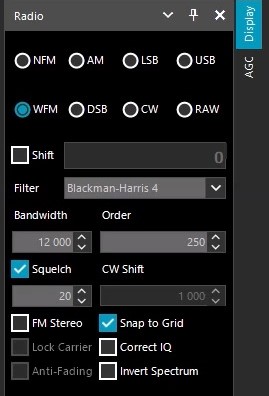

7. Настройте ширину полосы пропускания. В данном примере она равна 12000 Гц, тип радио - WFM (рисунок 3):



   Рисунок 3. Настройка ширины полосы пропускания

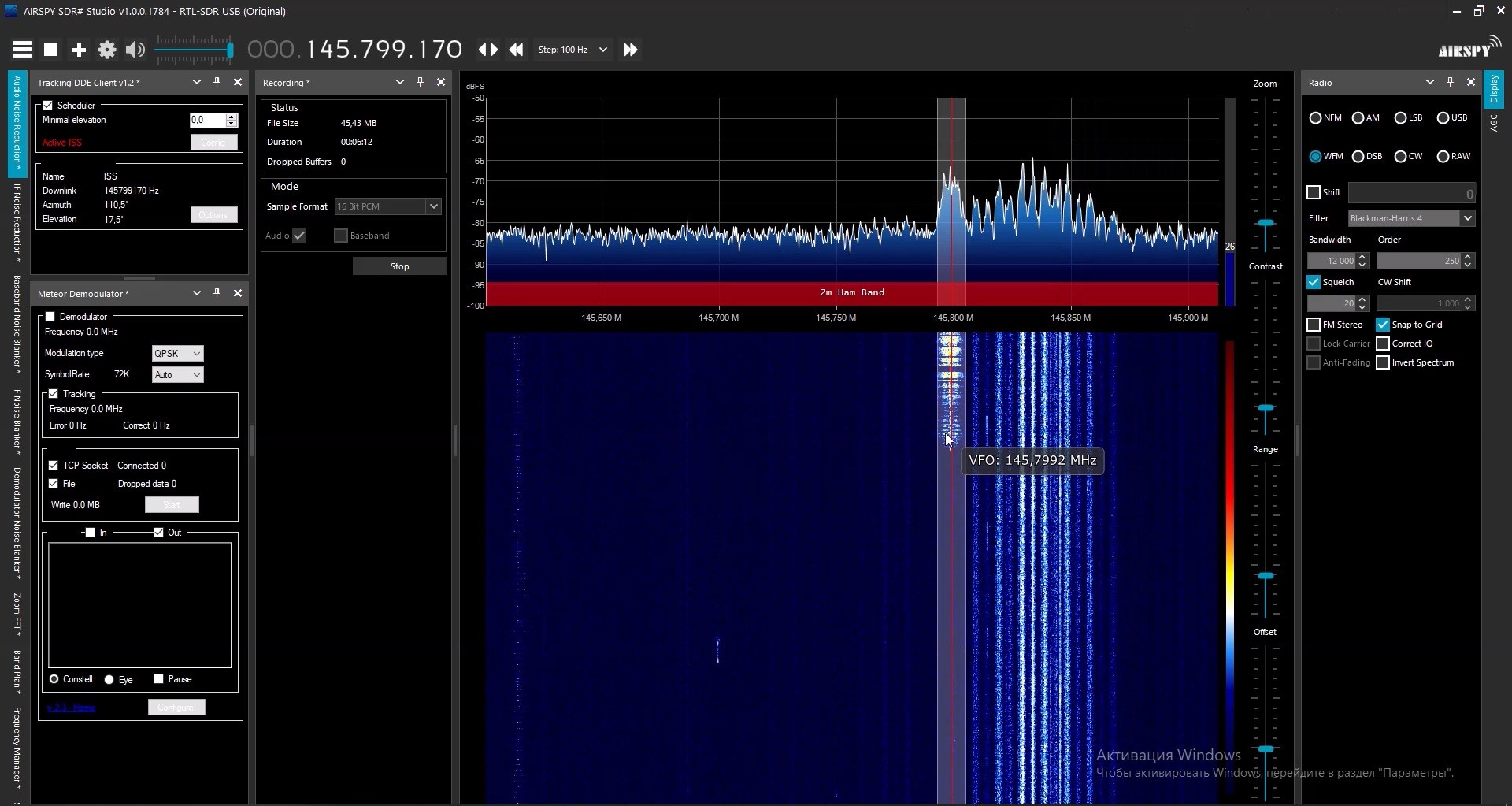

8. Во время пролета Вы можете наблюдать, что сигнал чуть смещен относительно выбранной частоты. Для его изменения откройте программу Orbitron и немного скорректируйте частоту. На рисунке 4 изображено, как выглядит сеанс на водопаде в программе SDR#.



   Рисунок 4. Изменение водопада в программе SDR#

Ниже аудиозапись с сеанса:

Cеанс связи МКС с г. Вологда

Так же Вы можете посмотреть видео с данного сеанса связи с более подробным описанием настроек программ.
