Сборка корпуса полезной нагрузки с установкой датчиков

Корпус дополнительного модуля полезной нагрузки собирается таким же образом, как и все другие модули. Датчики устанавливаются в корпус любым удобным способом для выполнения поставленной задачи. Ниже приведем пример одного из вариантов сборок.

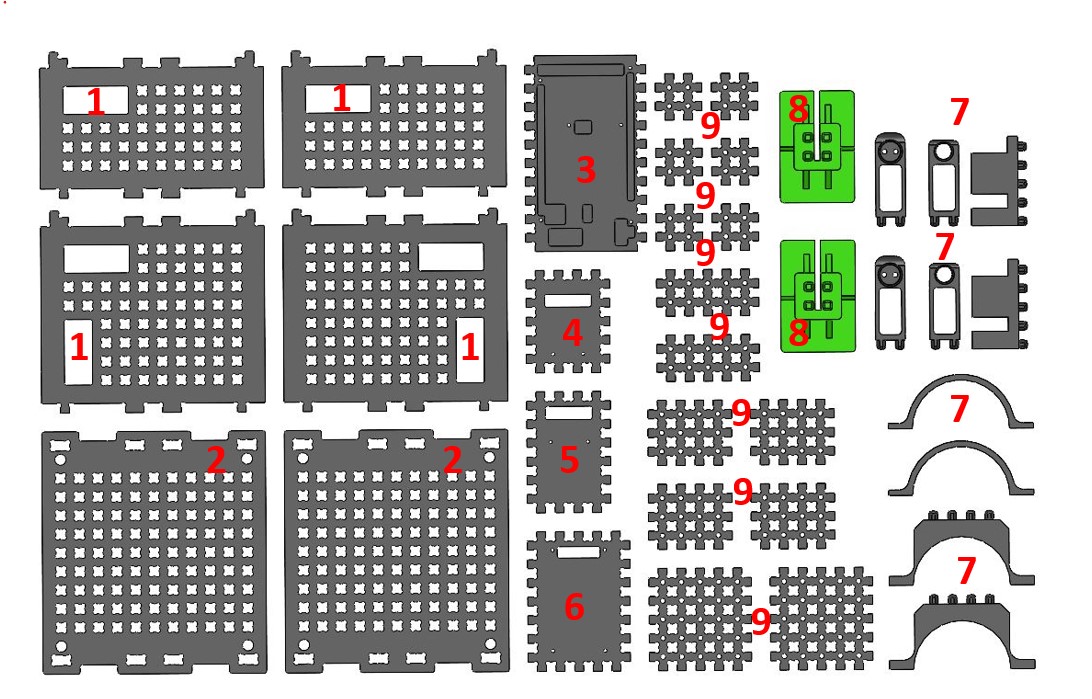

Компоненты, необходимые для сборки модуля (рисунок 1):

Рисунок 1. Компоненты сборки корпуса

1 - Боковые стенки;

2 - Верхнее и нижнее основания;

3 - Основание для Arduino Mega;

4 - Корпус анализатора спектра;

5 - Корпус лазерного дальномера;

6 - Корпус ЖК дисплея;

7 - Детали для линзы и фотодиода (лазерная связь);

8 - Основания солнечной панели;

9 - Дополнительные крепежные элементы.

1. Соедините боковые стенки с основаниями (рисунок 2):



   Рисунок 2. Сборка корпуса

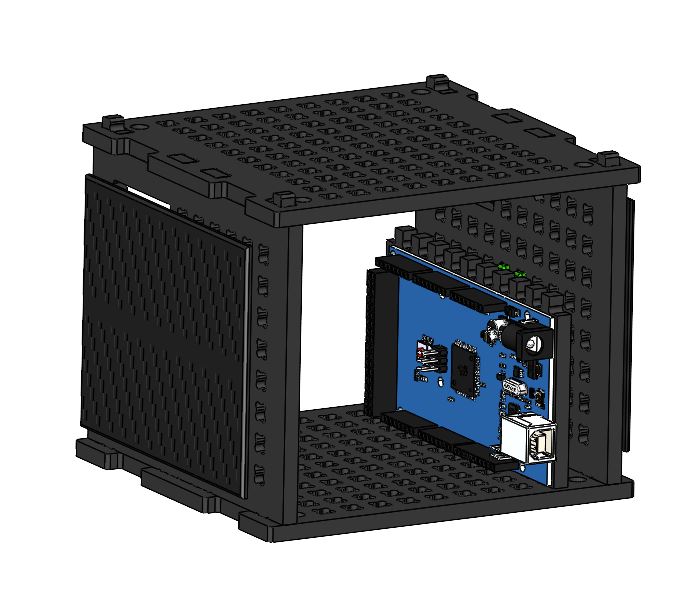

2. Прикрепить плату Arduino Mega к ее основанию (пункт 3 рис.1) и установите внутри корпуса на боковую стенку (рисунок 3):



   Рисунок 3. Установка платы Arduino в корпус

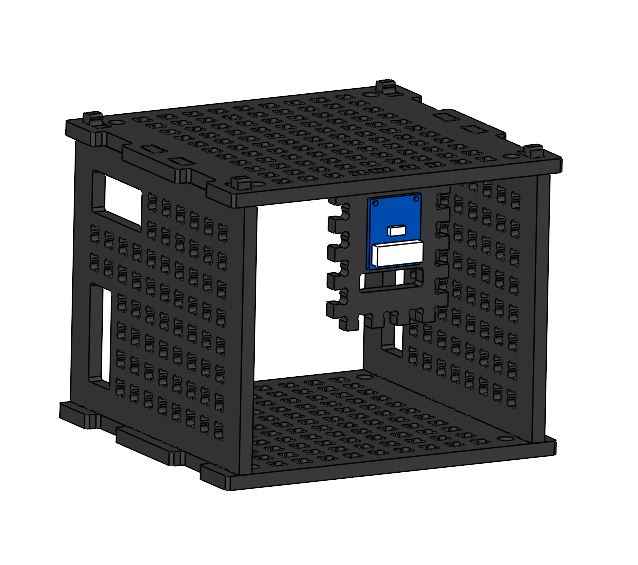

3. Соедините лазерный дальномер с его корпусом (пункт 5 на рис.1) и установите внутри модуля как показано на рисунке 4:



   Рисунок 4. Установка лазерного дальномера

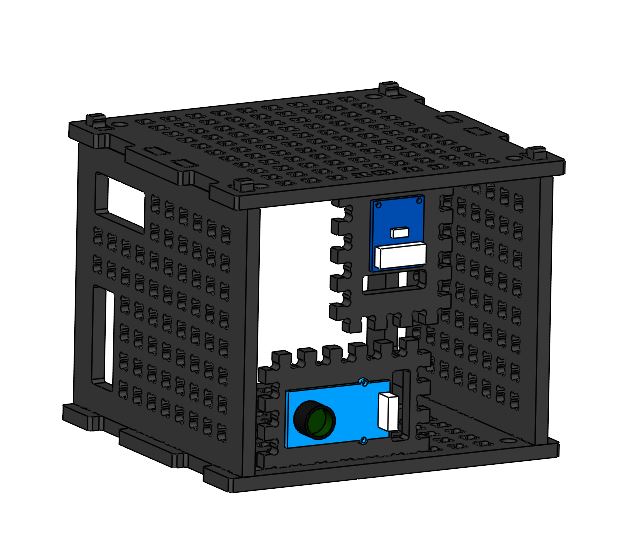

4. Соедините анализатор спектра с его корпусом (пункт 4 на рис.1) и установите внутри модуля как показано на рисунке 5:



   Рисунок 5. Установка анализатора спектра

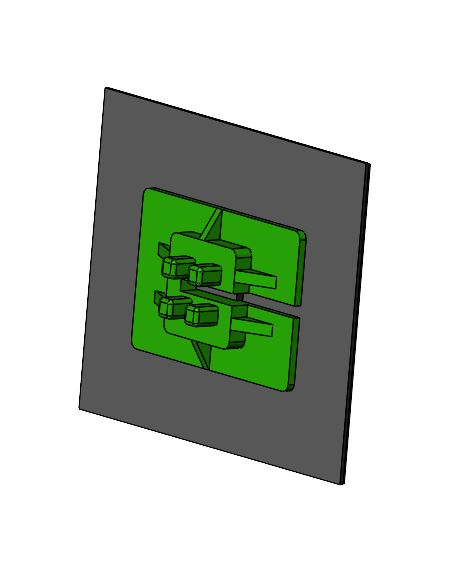

5. Прикрепите два основания (пункт 8 на рис.1) к солнечной панели (рисунок 6):



   Рисунок 6. Установка оснований на солнечную панель

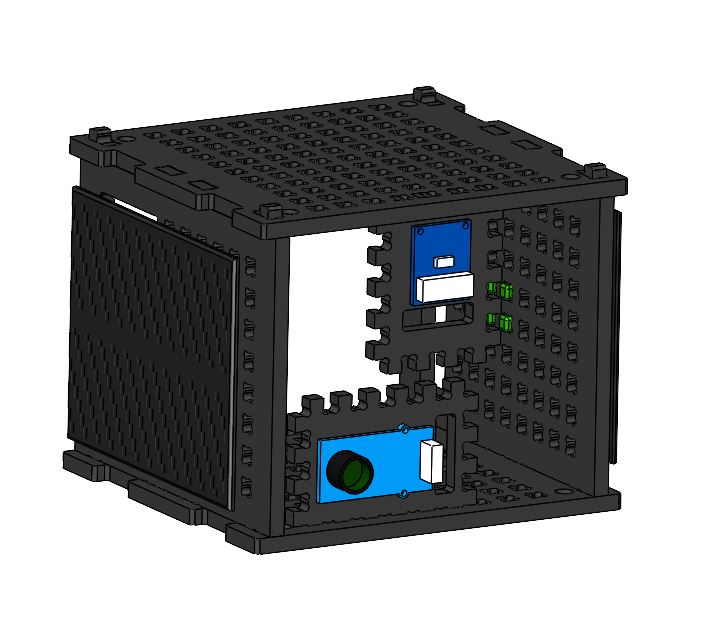

6. Прикрепите собранную конструкцию к боковой стенки модуля полезной нагрузки (рисунок 7):



   Рисунок 7. Установка солнечной панели на корпус полезной нагрузки

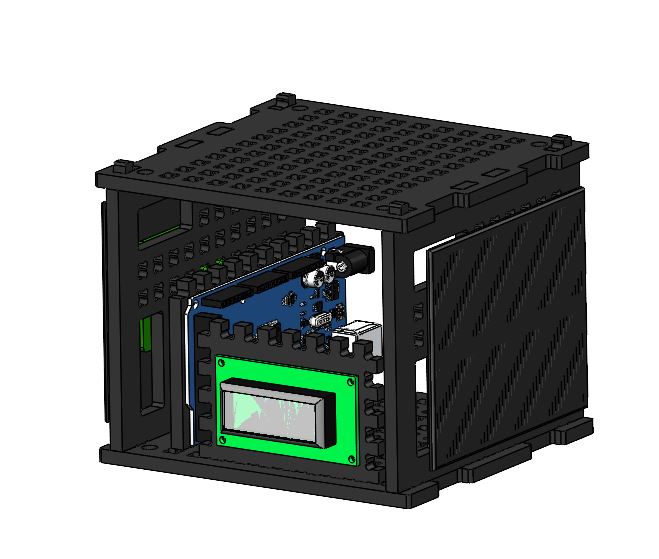

7. Соедините ЖК дисплей с его основанием (пункт 5 рис. 1) и установите в корпус полезной нагрузки (рисунок 8):



   Рисунок 8. Установка ЖК дисплея в корпус полезной нагрузки

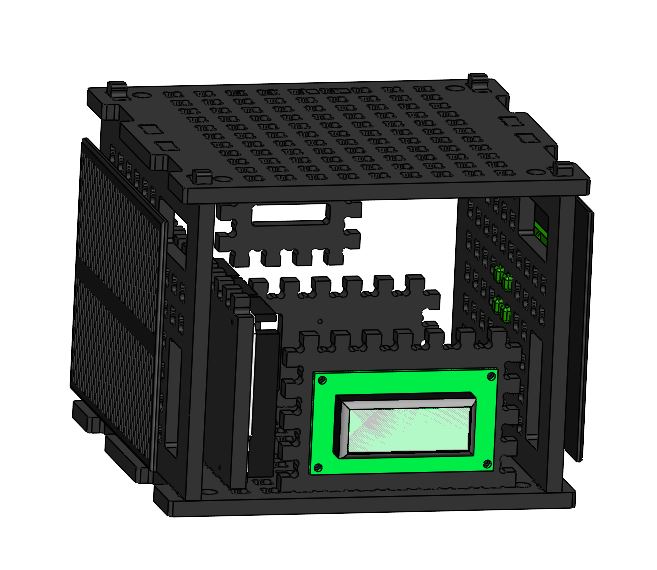

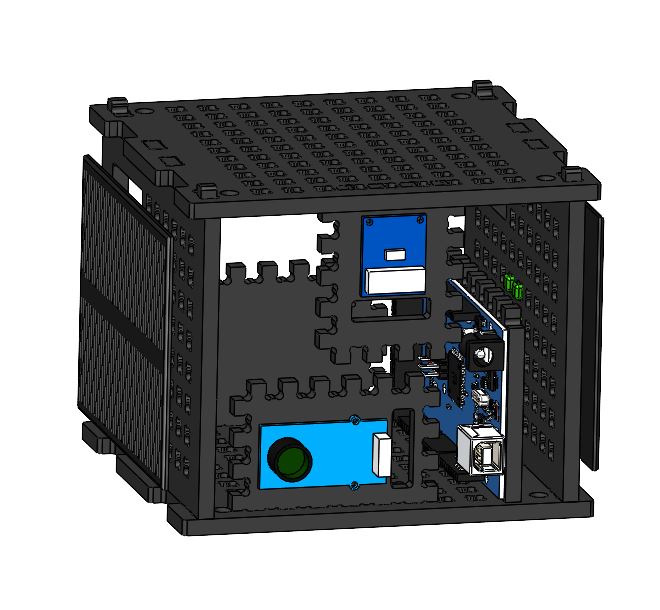

8. Собранный модуль выглядит следующим образом (рисунок 9):





   Рисунок 9. Полная сборка

подсказка

О том, как собрать и работать с модулем лазерной связи читайте в статье Лазерная связь.
