Сборка модуля СЭП (системы электропитания)

к сведению

Система электропитания содержит в себе плату питания и аккумуляторные батареи, которые обеспечивают электропитание всех модулей ОрбиКрафт 3D. Батареи заряжаются от сети 220В с помощью блока питания, входящего в комплект набора.

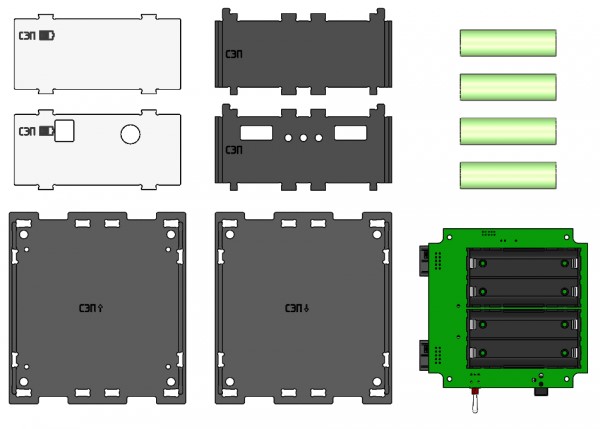

Компоненты, необходимые для сборки (рисунок 1):​

  • все детали с надписью СЭП (два основания, две стенки, две прозрачные панели);
  • плата СЭП;
  • аккумуляторы;
  • крепеж (латунные стойки PCHSS – М3х22 – 4 шт., винты с цилиндрической головой – М3х6 – 4 шт., винты с потайной головкой М3х10 – 4 шт.).

Компоненты для сборки модуля

Рисунок 1. Компоненты для сборки модуля

Порядок сборки​

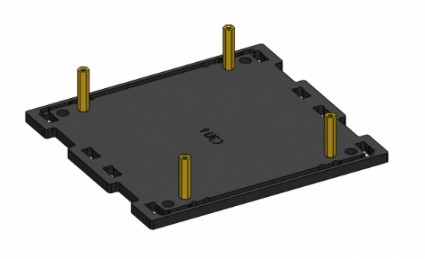

1) Взять нижнее основание СЭП (обозначено: СЭП ↓), установить сверху четыре латунные стойки PCHSS – М3х22, закрепить их снизу четырьмя винтами с потайной головкой М3х10 (рисунок 2):

Крепление латунных стоек

Рисунок 2. Крепление латунных стоек

2) Установить аккумуляторы в специальные посадочные места платы СЭП. При установке аккумуляторов ВАЖНО соблюдать полярность. (рисунок 3):

Установка аккумулятора

Рисунок 3. Установка аккумулятора

3) Вставить разъемы платы СЭП в вырезы прозрачной панели (рисунок 4):

Установка прозрачной панели

Рисунок 4. Установка прозрачной панели

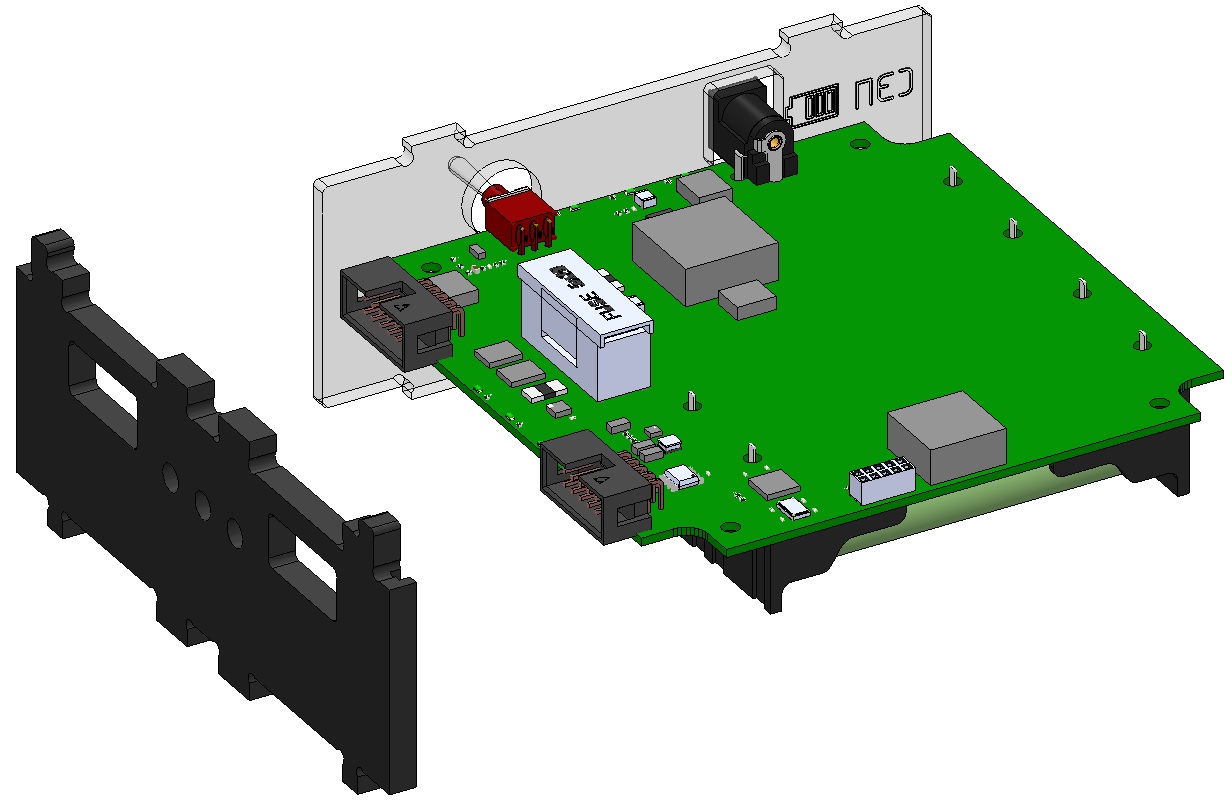

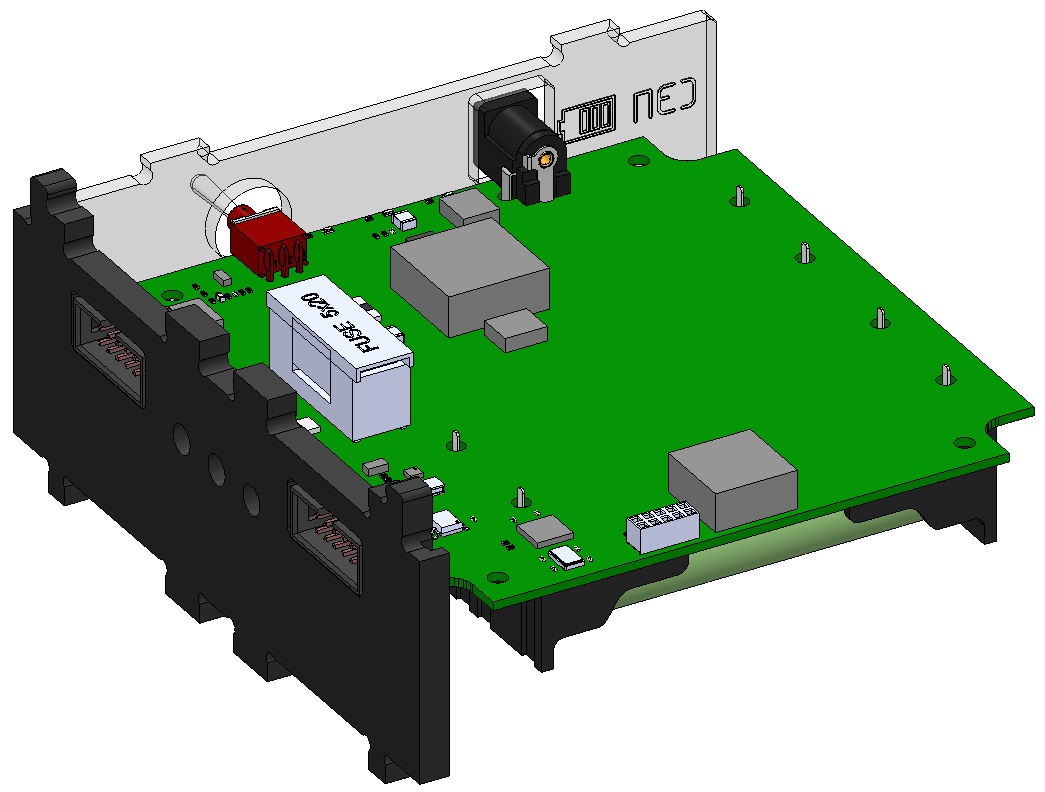

4) Вставить разъемы платы СЭП в вырезы боковой стенки, совместив при этом боковую поверхность окна с углублением в боковой стенке (рисунок 5):

Установка боковой стенки

Рисунок 5. Установка боковой стенки

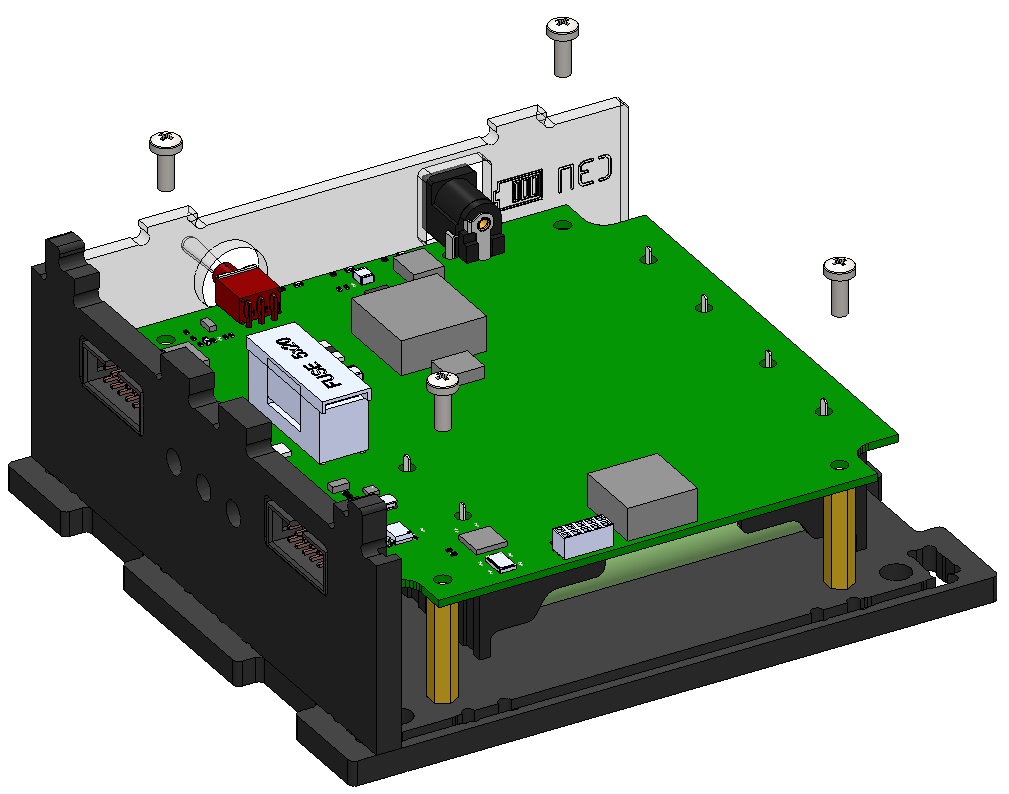

5) Установить плату с боковой стенкой, прозрачной панелью и аккумуляторами на нижнем основании. Для этого совместить выступы боковой стенки и окна с отверстиями в основании и защелкнуть. Плату закрепить винтами М3х6 с цилиндрической головкой (рисунок 6):

Крепление платы

Рисунок 6. Крепление платы

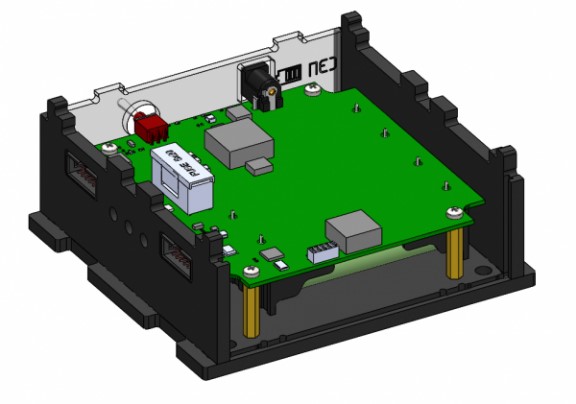

6) Закрепить вторую боковую стенку на основании. Для этого совместить выступы боковой стенки с отверстиями в основании и защелкнуть (рисунок 7):

Установка второй боковой стенки

Рисунок 7. Установка второй боковой стенки

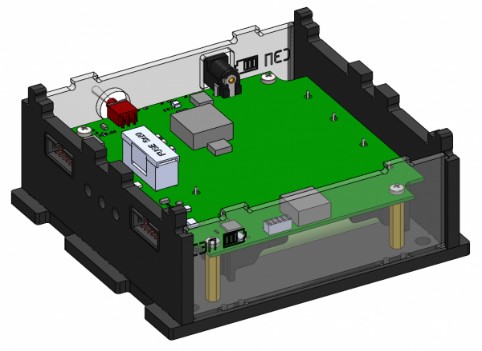

7) Закрепить вторую прозрачную панель на нижнем основании. Для этого панель провести по направляющим в стенках до основания и защелкнуть (рисунок 8):

Установка второй панели

Рисунок 8. Установка второй панели

8) Прикрепить верхнюю крышку (обозначена: СЭП↑) к собранному корпусу. Для этого совместить вырезы на верхней крышке, выступы двух стенок и двух прозрачных панелей, и защелкнуть, приложив усилия. Так выглядит собранный модуль СЭП (рисунок 9):

Собранный модуль СЭП

Рисунок 9. Собранный модуль СЭП
