Сборка модуля солнечных датчиков (СД 2D)

Компоненты, необходимые для сборки​

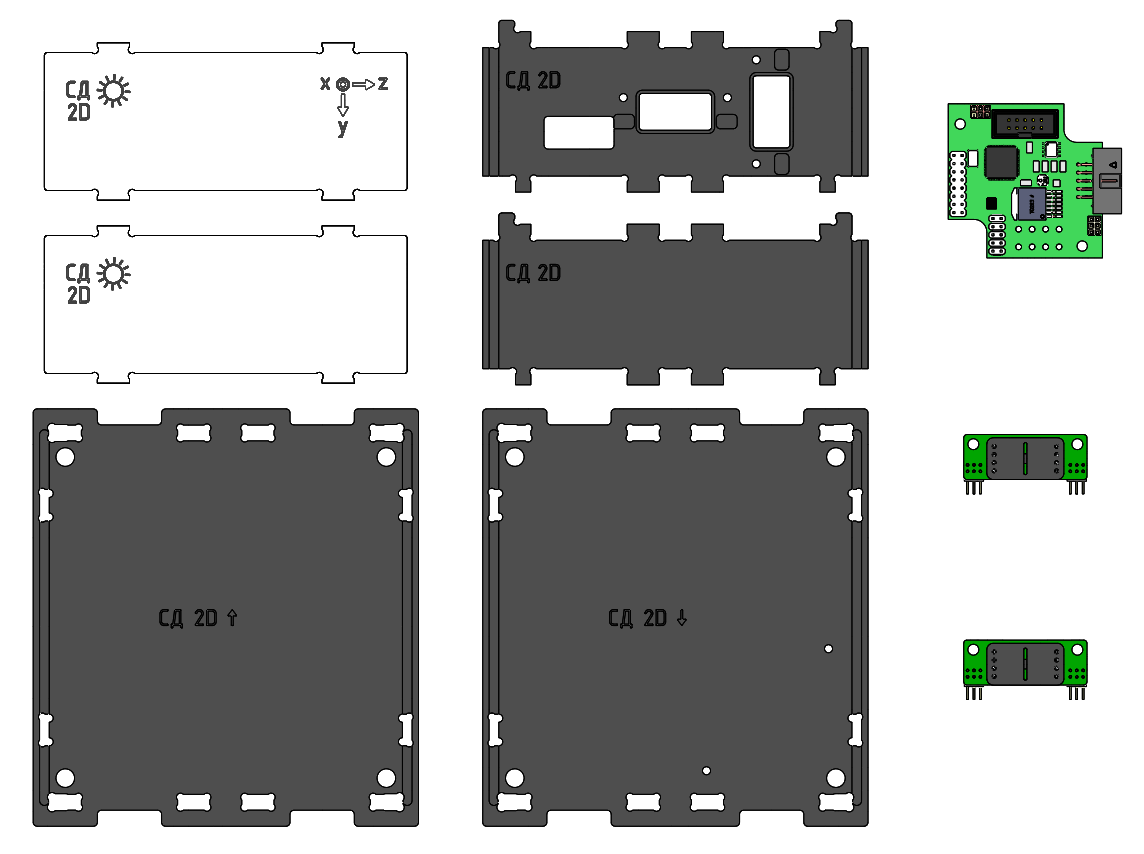

Компоненты, необходимые для сборки (рисунок 1):

  • все детали с надписью СД 2D (два основания, две стенки, два окна);
  • платы (универсальная плата – 1 шт, плата солнечного датчика c платой-маской– 2 шт);
  • шлейф;
  • крепеж (белые пластиковые шайбы – 2 шт, винты с цилиндрической головкой М3х12 – 2 шт., М3х6 – 4 шт.).

Комплектация модуля СД

Рисунок 1. Комплектация модуля СД

Порядок сборки​

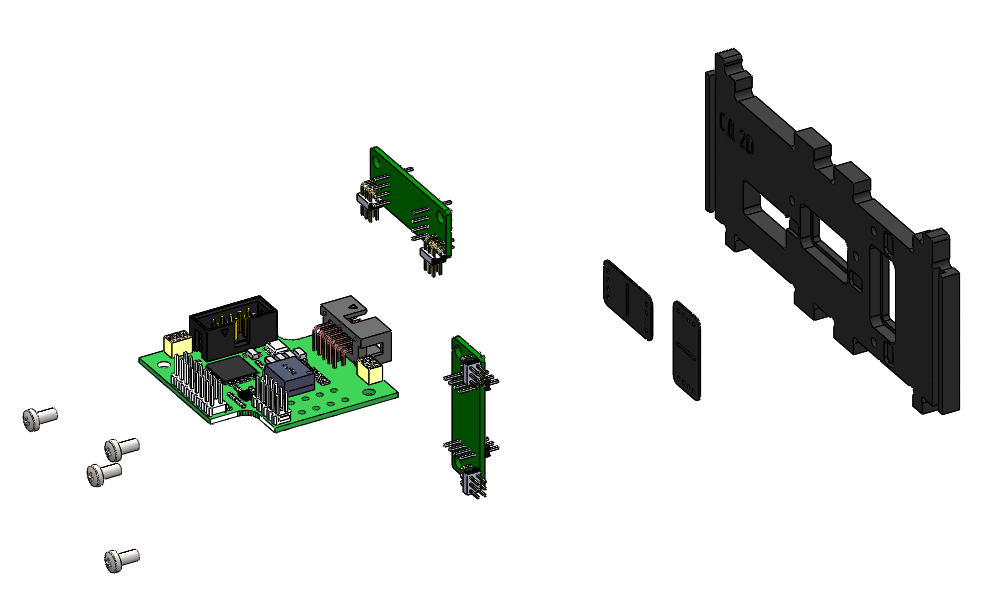

1) Плату солнечного датчика соединить с универсальной платой (рисунок 2):

Крепление платы СД

Рисунок 2. Крепление платы СД

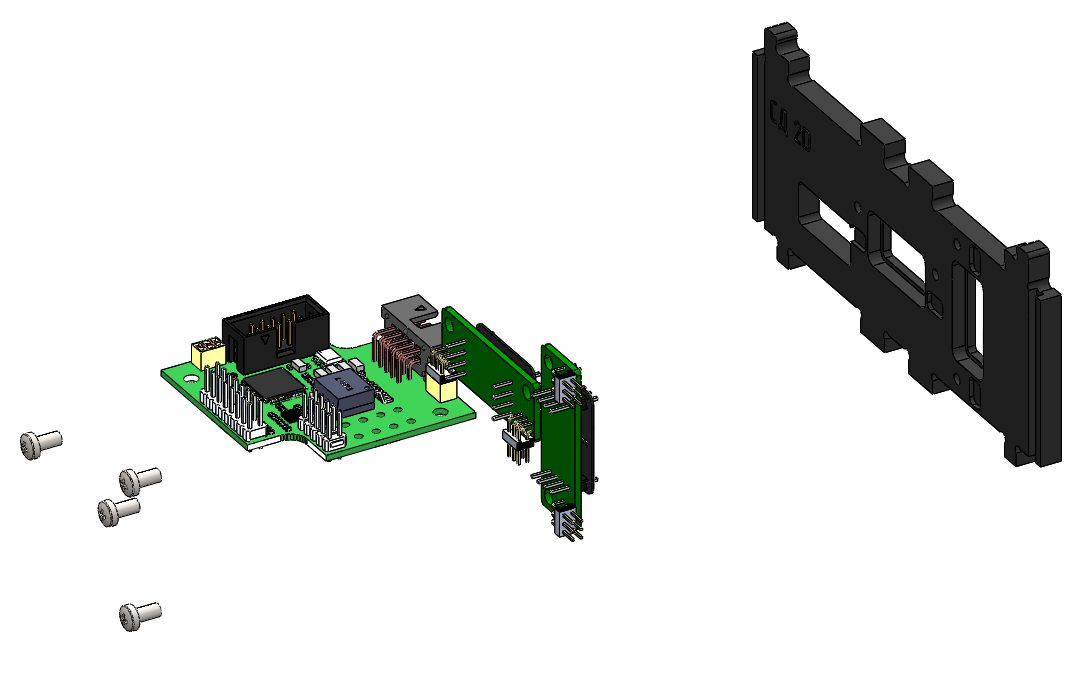

2) Маску солнечного датчика соединить с платой солнечного датчика (рисунок 3):

Крепление маски солнечного датчика

Рисунок 3. Крепление маски солнечного датчика

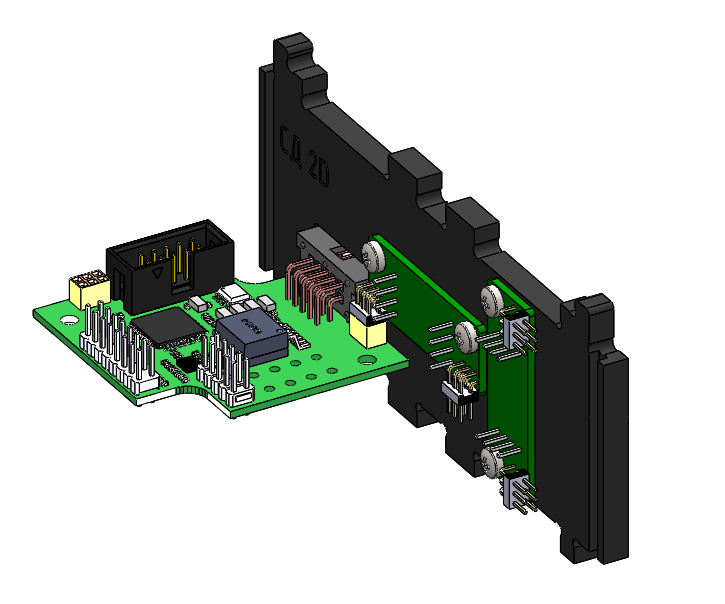

3) Вставить разъем универсальной платы в вырез боковой стенки и закрепить плату солнечного датчика винтами М3х6 (рисунок 4):

Крепление универсальной платы с боковой стенкой

Рисунок 4. Крепление универсальной платы с боковой стенкой

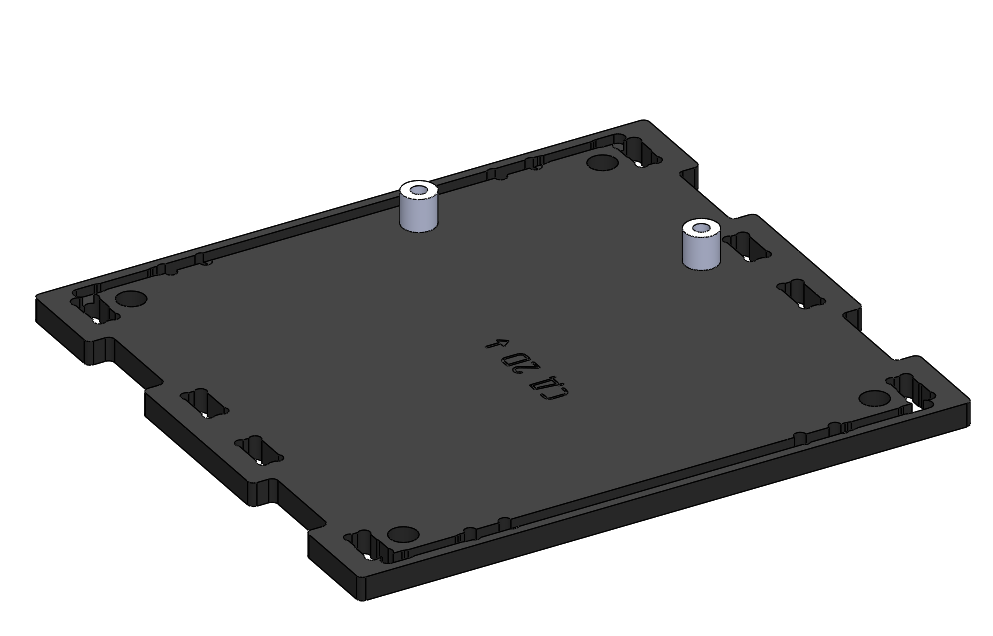

4) На нижнее основание (обозначено: СД ↓) установить белые пластиковые шайбы (рисунок 5):

Установка шайб на нижнее основание

Рисунок 5. Установка шайб на нижнее основание

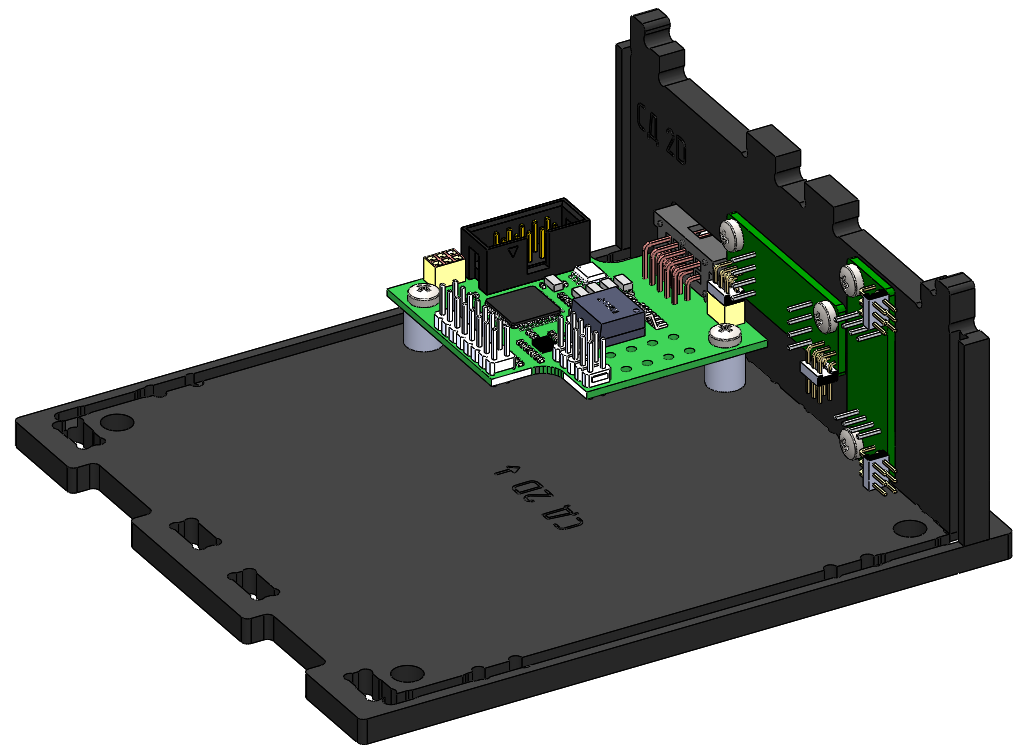

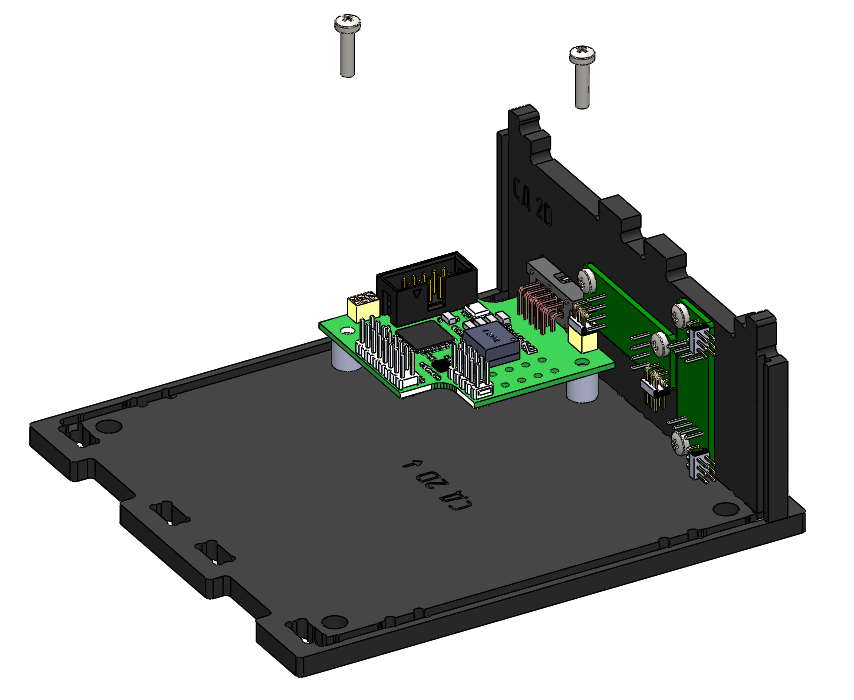

5) Закрепить плату с боковой стенкой на нижнем основании. Для этого спозиционировать выступы боковой стенки с отверстиями в основании и защелкнуть. Плату закрепить винтами М3х12 с цилиндрической головкой, придерживая пластиковые шайбы (рисунок 6):

Крепление боковой стенки(1)

Крепление боковой стенки(2)

Рисунок 6. Крепление боковой стенки

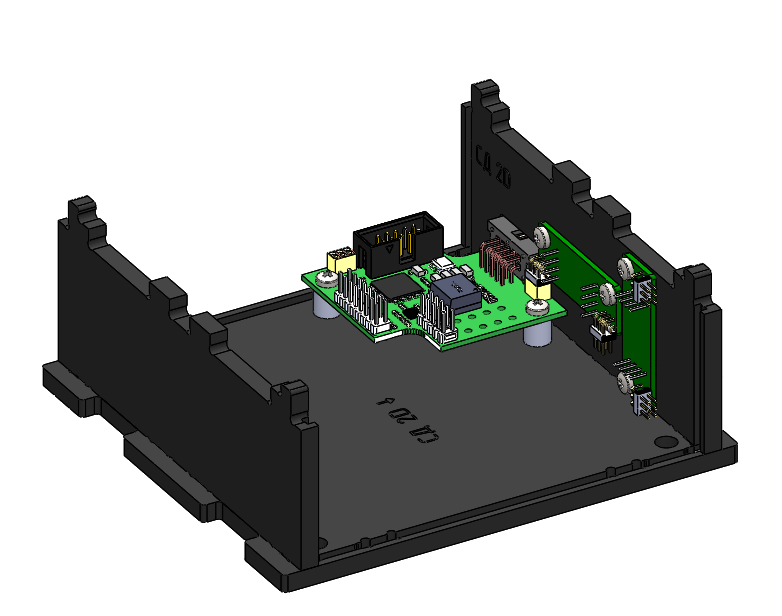

6) Закрепить вторую боковую стенку на нижнем основании. Для этого спозиционировать выступы боковой стенки с отверстиями в основании и защелкнуть (рисунок 7):

Крепление второй боковой стенки

Рисунок 7. Крепление второй боковой стенки

7) Подключить установленную вертикально плату солнечного датчика к универсальной плате.

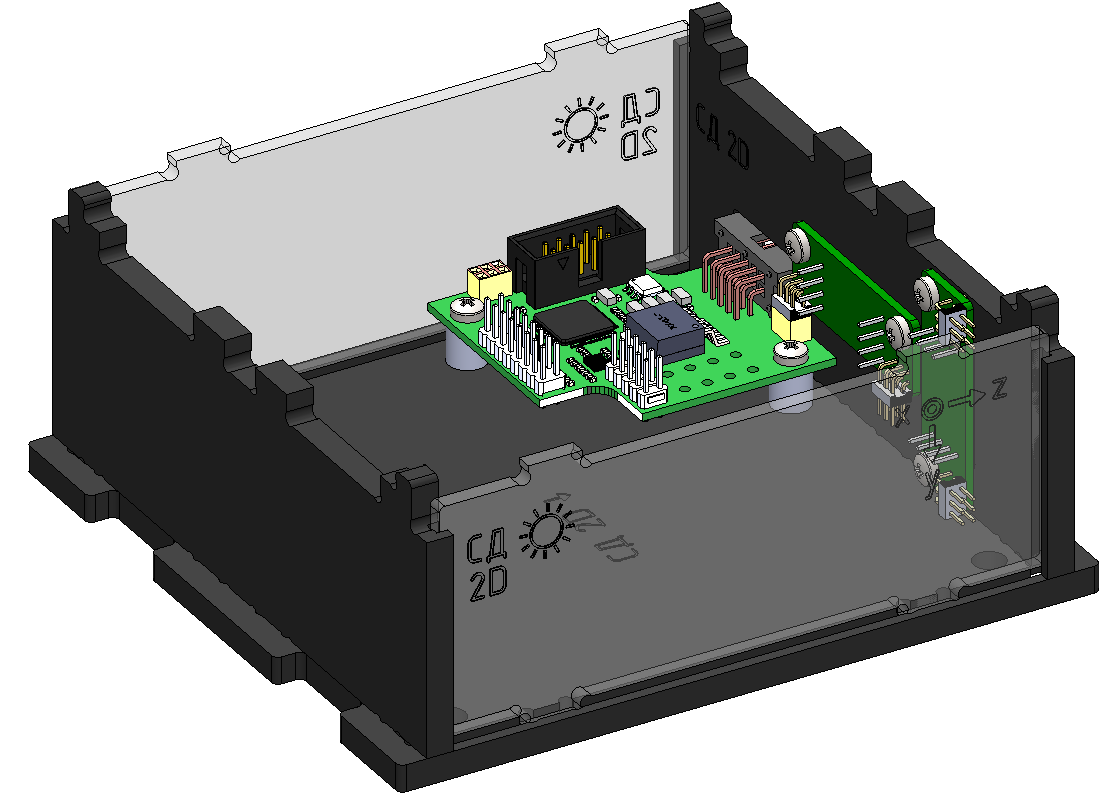

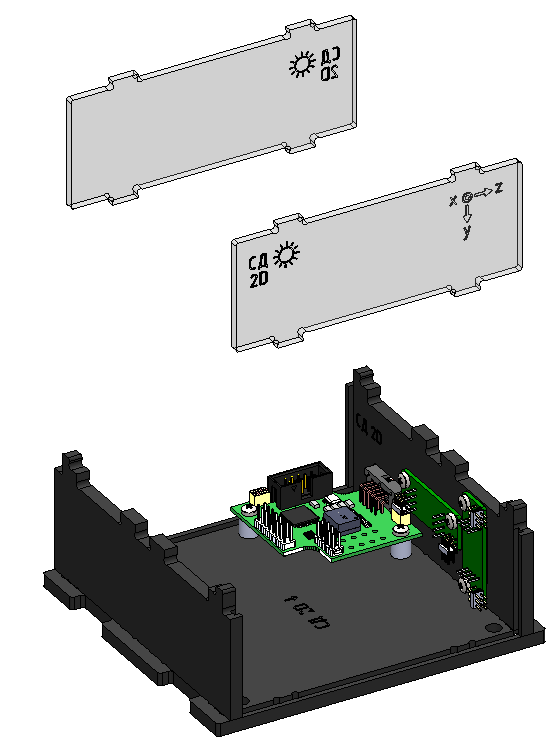

8) Закрепить четыре окна на нижнем основании. Для этого каждое окно провести по направляющим в стенках до основания и защелкнуть. Соблюдать расположение и ориентацию окна с осями как на рисунке ниже (рисунок 8):

Крепление боковых окон(1)

Крепление боковых окон(2)

Рисунок 8. Крепление боковых окон

9) Прикрепить верхнюю крышку (обозначена СД↑) к собранному корпусу. Для этого спозиционировать вырезы на верхней крышке и выступы двух стенок и четырех окон и защелкнуть, приложив усилия.

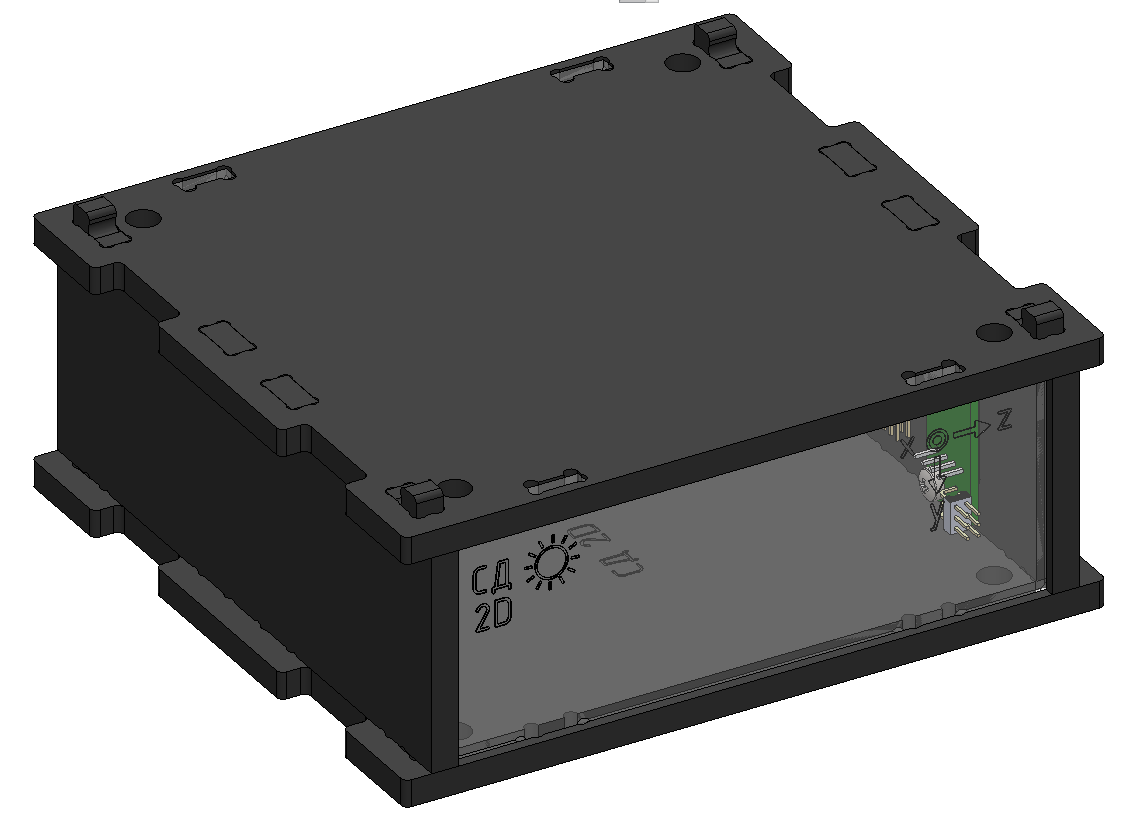

Так выглядит собранный модуль СД (рисунок 9):

Собранный модуль СД

Рисунок 9. Собранный модуль СД
