Сборка тестера шлейфов
Тестер шлейфов – это модуль, с помощью которого осуществляется проверка работы обжатых кабелей. Если кабели обжаты правильно, индикатор на модуле загорается зеленым цветом, иначе – красным.
Компоненты, необходимые для сборки (рисунок 1):
- все детали с надписью Тестер (два основания, две стенки, две прозрачные панели);
- дополнительные детали (прозрачная панель с вырезами);
- плата тестера шлейфов;
- крепеж (латунные стойки PCHSS М3х10 – 4 шт., винты с потайной головкой М3х10 – 8шт., винты с цилиндрической головкой М3х6 – 4 шт.).

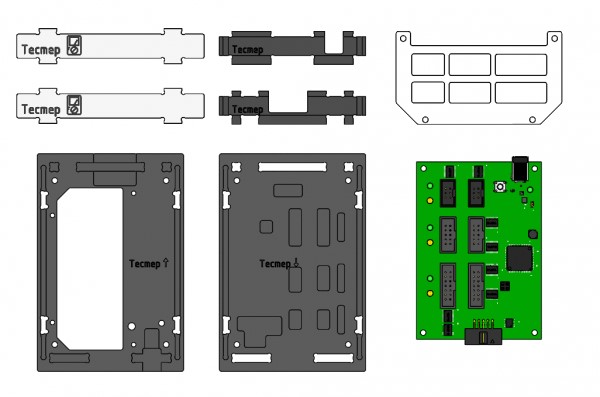

Рисунок 1. Компоненты для сборки модуля
Порядок сборки
1) На нижнее основание (обозначено: тестер ↓) установить две боковые стенки. Для этого совместить выступы боковых стенок с отверстиями в основании и защелкнуть (рисунок 2):
Рисунок 2. Установка боковых стенок
2) Установить плату тестера (рисунок 3):

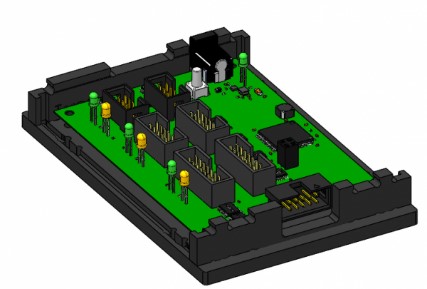

Рисунок 3. Установка платы тестера
3) Прикрепить плату к нижнему основанию с помощью четырех латунных стоек PCHSS М3х10 и четырех винтов с потайной головкой М3х10 (рисунок 4):

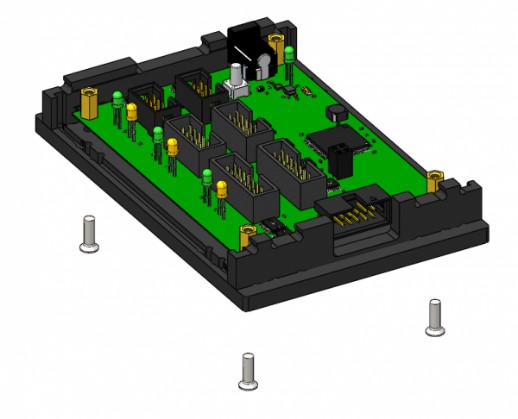

Рисунок 4. Крепление нижнего основания
4) Закрепить две прозрачные панели на нижнем основании. Для этого каждую панель провести по направляющим в стенках до основания и защелкнуть (рисунок 5):

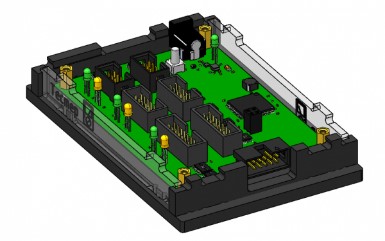

Рисунок 5. Крепление двух панелей
5) Собрать верхнее основание (обозначено: тестер ↑) с прозрачной панелью с вырезами с помощью винтов с цилиндрической головкой М3х6 (рисунок 6):

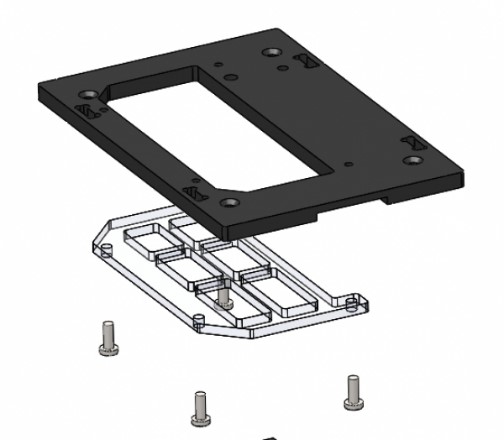

Рисунок 6. Сборка верхнего основания
Вид собранного верхнего основания снизу (рисунок 7):

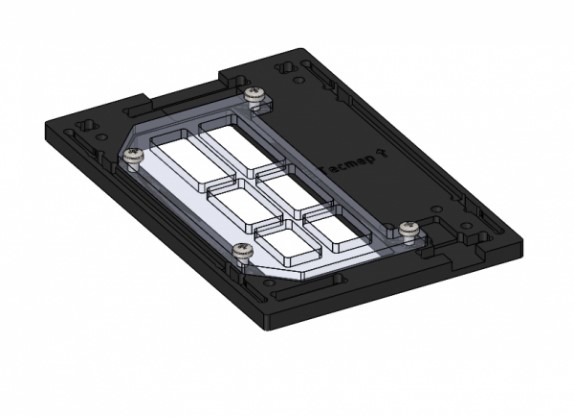

Рисунок 7. Основание в собранном виде
6) Установить верхнюю крышку на собранный корпус. Для этого совместить вырезы на верхней крышке, выступы двух стенок и двух прозрачных панелей, и защелкнуть, приложив усилия (рисунок 8):

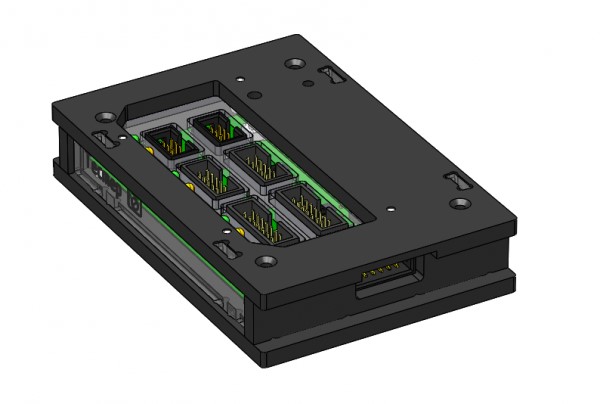

Рисунок 8. Установка верхней крышки
7) Прикрепить верхнюю крышку четырьмя винтами с потайной головкой М3х10. Так выглядит собранный модуль «Тестер шлейфов» (рисунок 9):

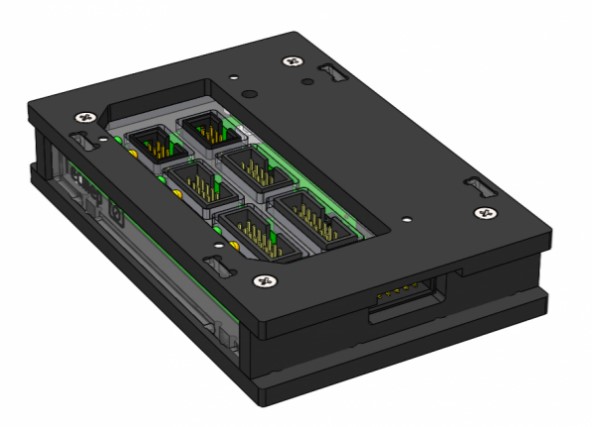

Рисунок 9. Собранный модуль
