Подготовка к работе через наземный УКВ

Блок наземного УКВ приемопередатчика (рисунок 1):

Блок наземного УКВ

Рисунок 1. Блок наземного УКВ

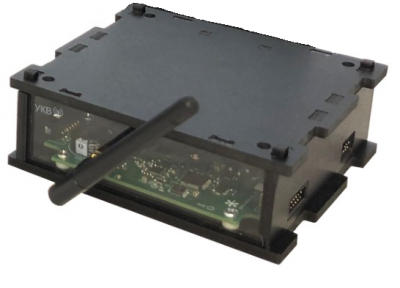

Бортовой УКВ приемопередатчик (рисунок 2):

Бортовой УКВ

Рисунок 2. Бортовой УКВ

Установка ПО​

Для приема и передачи данных по УКВ необходимо установить драйвер платы УКВ приемопередатчика и ПО Houston Server:

СКАЧАТЬ ПО "Houston Control Center"

Запуск Houston Server​

Подключите наземный УКВ приемопередатчик к компьютеру через USB. Запустите файл houston_server.exe Так как в системе уже установлен драйвер наземного УКВ, то Houston Server подключится к нему автоматически, вручную настраивать COM-порт не нужно (рисунок 3).

Запуск Houston Server и подключение к УКВ

Рисунок 3. Запуск Houston Server и подключение к УКВ

Наземный УКВ подключится к Houston Server, и число рядом с CAN Rx, показывающее общее количество принятых кадров данных (сообщений), станет увеличиваться.

В случае подключения двух и более наземных УКВ приемопередатчиков Houston Server предложит выбрать, к какому устройству подключиться (рисунок 4):

Выбор устройства

Рисунок 4. Выбор устройства

Запуск Houston Application​

Запустите файл houston_app.exe(рисунок 5):

Интерфейс программы Houston Application

Рисунок 5. Интерфейс программы Houston Application

Если Houston App подключен к Houston Server, то в правом окне с интервалом в несколько секунд будут появляться «маяки» от бортового и наземного УКВ приемопередатчиков.

осторожно

Если от одного из передатчиков маяки не появляются, то, возможно, у него стоит задержка передачи маяков BeaconStartupDelay в значении 900 секунд. Подождите 15 минут и маяки появятся. Либо измените значение параметра BeaconStartupDelay в настройках.

Houston App автоматически подключится к Houston Server, если у них в настройках заданы одинаковые следующие параметры:

  • ServerPort Houston App = TcpPort Houston Server (по умолчанию 2323);
  • ServerAddress Houston App = 127.0.0.1.

Устранение ошибок подключения​

Если автоматического подключения Houston App к Houston Server не происходит, то надо открыть диспетчер устройств и убедится, что наземный УКВ подключён к COM-порту (рисунок 6):

Выбор устройства

Рисунок 6. Выбор устройства

Если COM-порт подключен в диспетчере устройств, а сервер не подключается, необходимо проверить в конфигурации сервера параметр Interface, где должно быть прописано usbtin (рисунок 7):

Настройка конфигурации устройства в Houston Server

Рисунок 7. Настройка конфигурации устройства в Houston Server

Также подключение Houston App к Houston Server не произойдет если у наземного и бортового передатчиков заданы разные значения рабочей частоты, битрейта и не соответствуют позывные CallSign и EarthCallSign. Увидеть значения этих параметров у наземного приемопередатчика можно после отправки команды 1F-4202 request_AllConfiguration (рисунок 8):

Параметры наземного приемопередатчика

Рисунок 8. Параметры наземного приемопередатчика

Будет получен ответ ~1F-4201 get_AllConfiguration с информацией о рабочей частоте, битрейте и позывным CallSign и EarthCallSign (рисунок 9):

Ответ с информацией

Рисунок 9. Ответ с информацией
