Тест наземного УКВ приемопередатчика

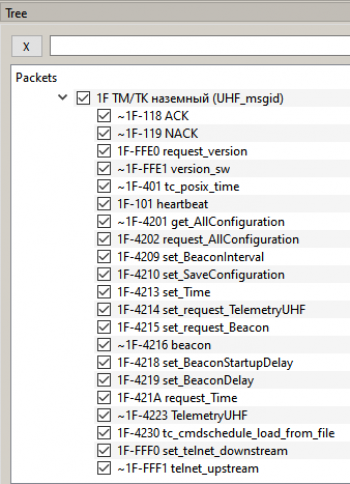

Наземный приемопередатчик подключается к компьютеру через USB. Его можно протестировать без включения Орбикрафт 3D. Адрес УКВ приемопередатчика в шестнадцатеричном формате 1F (31 в десятичном). Список устройств и параметров наземного УКВ приемопередатчика (рисунок 1):
Рисунок 1. Список устройств и параметров наземного УКВ
Получение номера версии

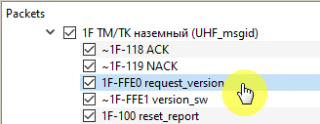

Для получения номера версии выберите команду 1F-FFE0 request_version и нажмите на кнопку To Server (рисунок 2):
Рисунок 2. Запрос номера версии

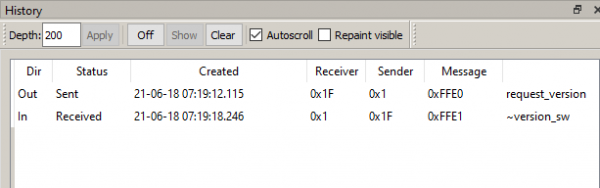

При этом будет отправлена команда 1F-FFE0 и возвращен номер версии (сообщение ~version_sw) (рисунок 3):
Рисунок 3. Отправка команды

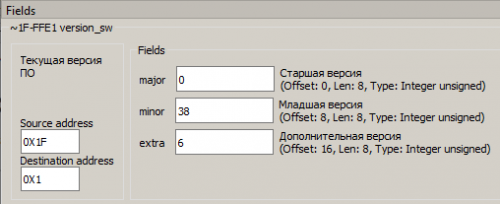

Кликните по полученному сообщению ~version_sw и сможете увидеть его поля с номером версии (рисунок 4):
Рисунок 4. Просмотр номера версии
Значение major - Старшая версия - основная версия программы, замена числа (изменение версии) предполагает глобальные изменения в ПО, например, полную замену дизайна интерфейса;
Значение minor - Младшая версия - изменение числа подразумевает собой добавлении новых функций в уже существующий функционал, например, новое диалоговое окно;
Значение extra - Дополнительная версия - внесение незначительных изменений в ПО, например, устранение опечатки в слове.
Получение конфигурации УКВ приемопередатчика

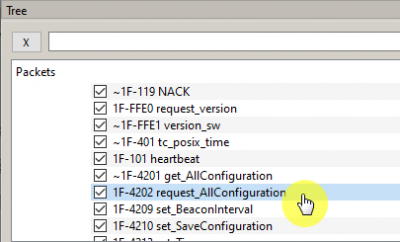

Для получения конфигурации УКВ приемопередатчика выберите команду 1F-4202 request_AllConfiguration и нажмите на кнопку To Server (рисунок 5):
Рисунок 5. Конфигурация УКВ приемопередатчика

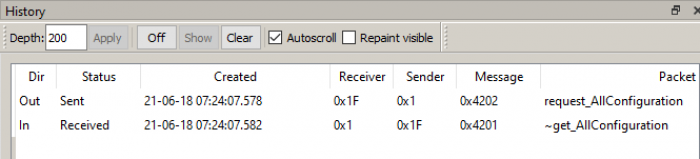

При этом будет отправлена команда 1F-4202 и возвращена конфигурация (сообщение ~get_AllConfiguration) (рисунок 6):
Рисунок 6. Получение сообщения о конфигурации
Кликните по полученному сообщению ~get_AllConfiguration и сможете увидеть его поля (рисунок 7):
Рисунок 7. Просмотр конфигурации
Получение маяка УКВ приемопередатчика
Для получения маяка (beacon) УКВ приемопередатчика выберите команду 1F-4215 set_request_Beacon и нажмите на кнопку To Server (рисунок 8):
Рисунок 8. Выбор команды для получения маяка УКВ

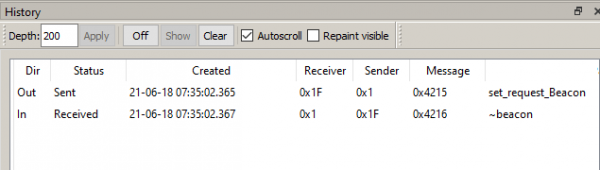

При этом будет отправлена команда 1F-4215 и возвращен маяк (сообщение ~1F-4216 beacon) (рисунок 9):
Рисунок 9. Получение сообщения

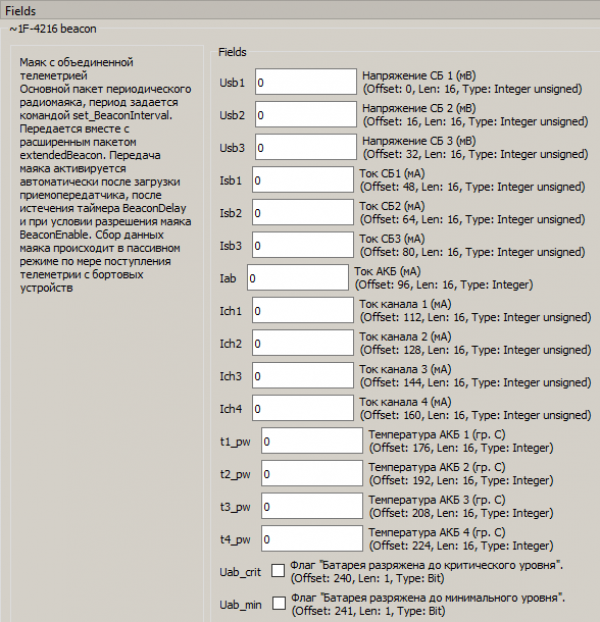

Кликните по полученному сообщению ~1F-4216 beacon и сможете увидеть его поля (рисунок 10):
Рисунок 10. Просмотр полученного сообщения

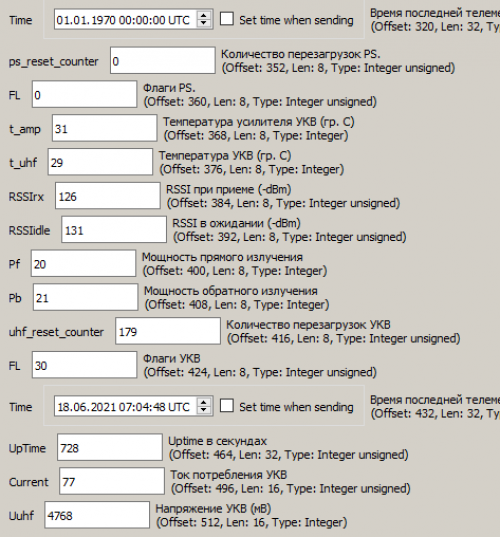

Прокрутите сообщение вниз и увидите следующие параметры УКВ приемопередатчика (рисунок 11):
Рисунок 11. Параметры УКВ приемопередатчика
- Nres - Количество включений (перезагрузок) УКВ приемопередатчика;
- Time - Время последней телеметрии УКВ в формате Unix. 1590775122 это количество секунд, прошедших с полуночи 1 января 1970 года;
- UpTime - Время прошедшее с момента включения (перезагрузки) УКВ приемопередатчика.
Получение времени УКВ приемопередатчика

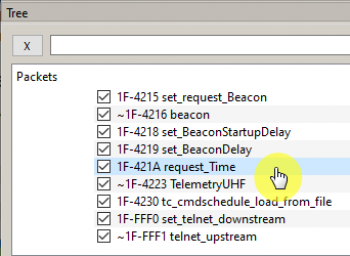

Для получения времени УКВ приемопередатчика выберите команду 1F-421A request_Time и нажмите на кнопку To Server (рисунок 12):
Рисунок 12. Выбор команды

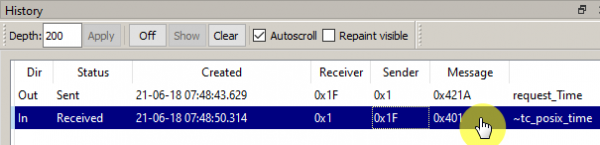

При этом будет отправлена команда 1F-421A и получен ответ ~tc_posix_time, содержащий текущее время (рисунок 13):
Рисунок 13. Отправка команды

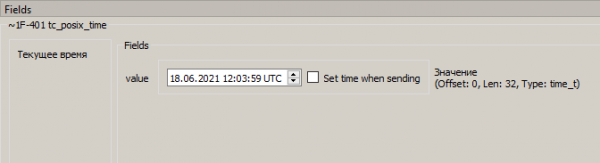

Значение бортового времени можно увидеть в поле Fields (рисунок 14):
Рисунок 14. Просмотр бортового времени
Просмотр времени в шестнадцатеричном формате
Включите панель HexView (рисунок 15):
Рисунок 15. Настройка панели

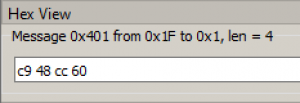

На панели HexView можно увидеть время в шестнадцатеричном формате (рисунок 16):
Рисунок 16. Просмотр времени в шестнадцатеричном формате
Однако, если преобразовать полученное шестнадцатеричное число c9 48 cc 60 в десятичный формат, то мы получим 3 376 991 328 что очень сильно отличается от истинного Unix времени 1 624 000 713. Это происходит из-за того, что число c9 48 cc 60 записано способом «от младшего к старшему» (англ. little-endian) как принято в большинстве современных микропроцессоров. При такой записи старшие разряды записываются справа.
Для того чтобы корректно преобразовать время в десятичный формат необходимо переписать число следующим образом: 60 cc 48 c9, которое в десятичном формате равно 1 624 000 713. Такой порядок записи чисел, когда старшие разряды записываются слева (обычный порядок) называется «от старшего к младшему» (англ. big-endian).
