Инструкция по сборке ОрбиКрафт 3D в трехосной конфигурации
Компоненты, необходимые для сборки (рисунок 1):
- модули (УДМ 3D, СД, СЭП, БВМ, УКВ+ВЧ+ДЗЗ, ПН);
- нижнее основание, приборные ножки – 4 шт, винты с цилиндрической головкой М3х5 – 4 шт (в сборе)
- верхнее основание – 1 шт, гайка М4 – 1 шт (в сборе)
- крепеж (шпилька М4 – 2 шт, гайки М4 с рифлением – 2 шт, гайка М4 – 2 шт)
- шлейфы (6-контактный – 1 шт, 14-контактный – 1 шт, 10-контактный – несколько штук)
- терминатор

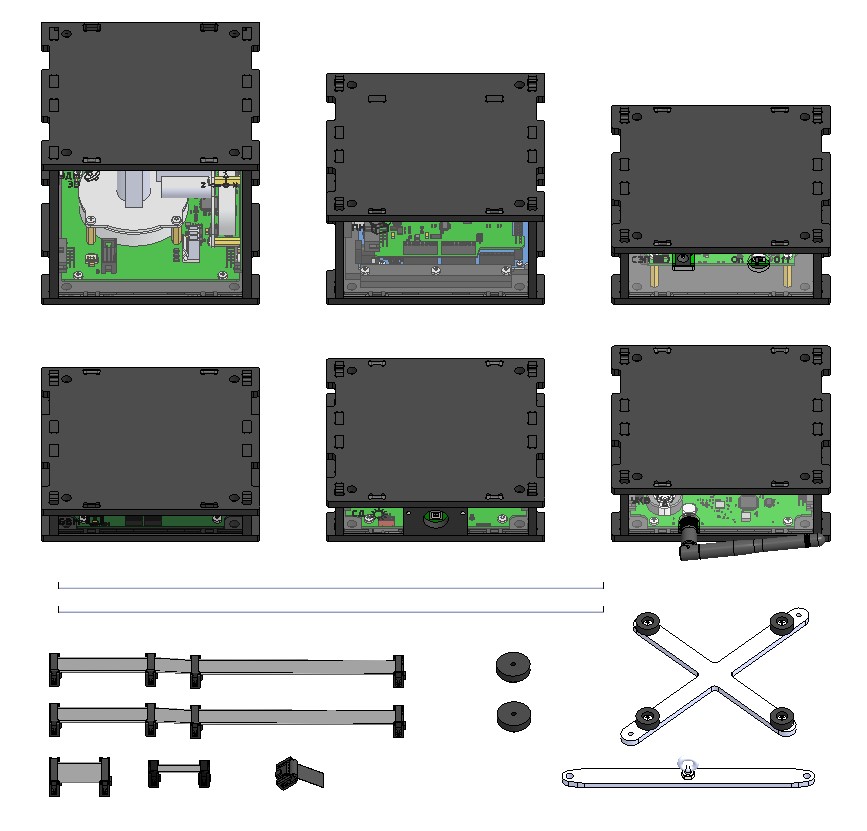

Рисунок 1. Модули для сборки конструктора спутника
Порядок сборки:
1) Взять нижнее основание, приборные ножки – 4 шт, винты с цилиндрической головкой М3х5 – 4 шт (уже собраны), установить на него первый модуль так, чтобы четыре резьбовых отверстия в основании совпадали с четырьмя отверстиями в модуле. Первым рекомендуется установить модуль СЭП (рисунок 2):

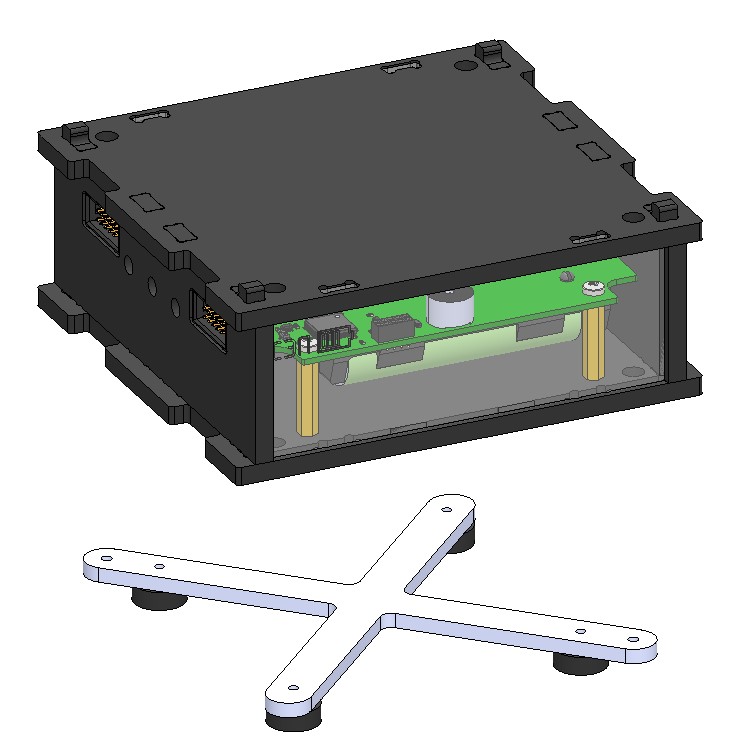

Рисунок 2. Установка основания
2) Сверху установить следующий модуль, совместив четыре выступа нижнего модуля с четырьмя вырезами верхнего модуля (рисунок 3):

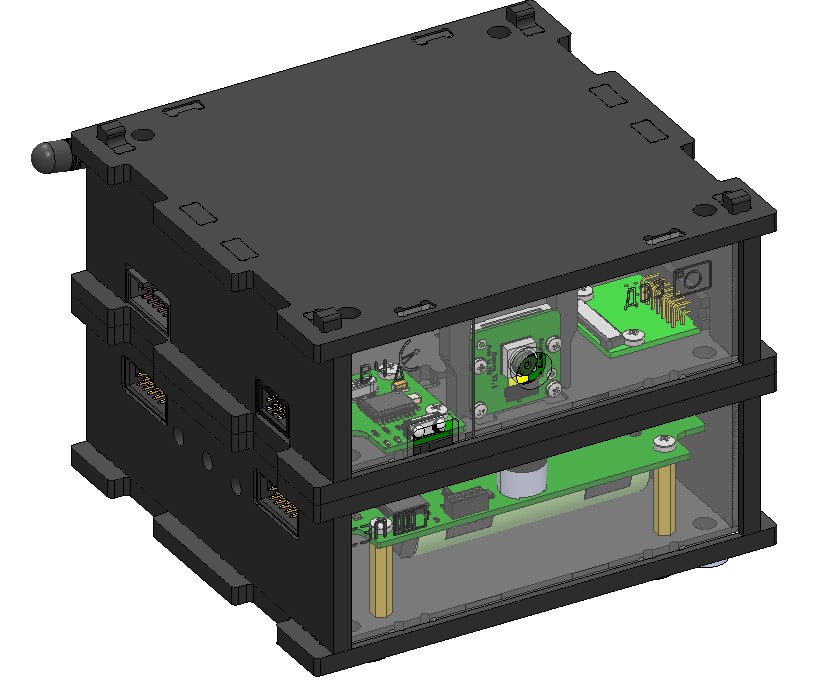

Рисунок 3. Установка следующего модуля
3) Установить все шесть модулей (СЭП, УКВ+ВЧ+ДЗЗ, БВМ, СД, ПН, УДМ 3D), каждый раз совмещая четыре выступа нижнего модуля с четырьмя вырезами верхнего модуля. Модули обязательно ориентировать как указано на рисунке (стенки модулей УДМ 3D, СД 2D, БВМ, на которых выгравированы оси, развернуты в одну сторону). Модули рекомендуется устанавливать в последовательности, указанной на рисунке (рисунок 4).
Для более точных показаний магнитометра не устанавливать друг на друга модули СЭП и БВМ, а также не ставить близко УДМ и БВМ.
Две шпильки М4 установить в отверстия модулей (любые два по диагонали) и вкрутить их в резьбовые отверстия нижнего основания. Взять верхнее основание – 1 шт, гайка М4 – 1 шт (уже собраны) и установить их сверху последнего модуля, спозиционировав его с двумя шпильками М4 (рисунок 4). Закрепить основание, закрутив две гайки М4 с рифлением на шпильки М4. Так же закрутить две гайки М4.

Рисунок 4. Сборка трехосной конфигурации ОрбиКрафт 3D
4) Подключить модули друг к другу шлейфами, подключить терминатор (рисунок 5):

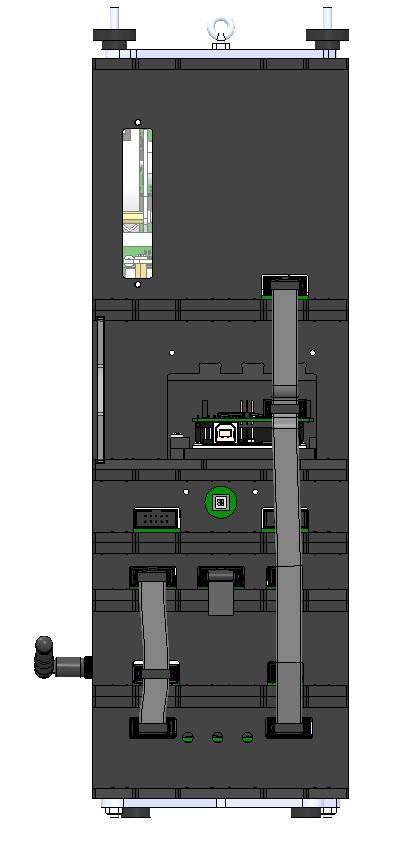

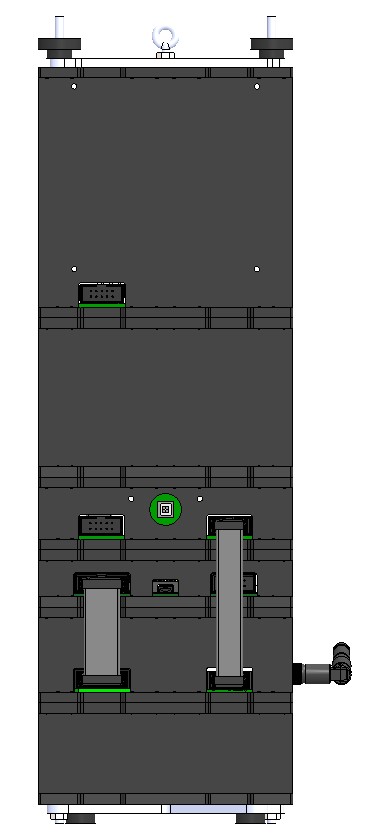

Рисунок 5. Подключение шлейфами
5) Собранное устройство выглядит так (рисунок 6):

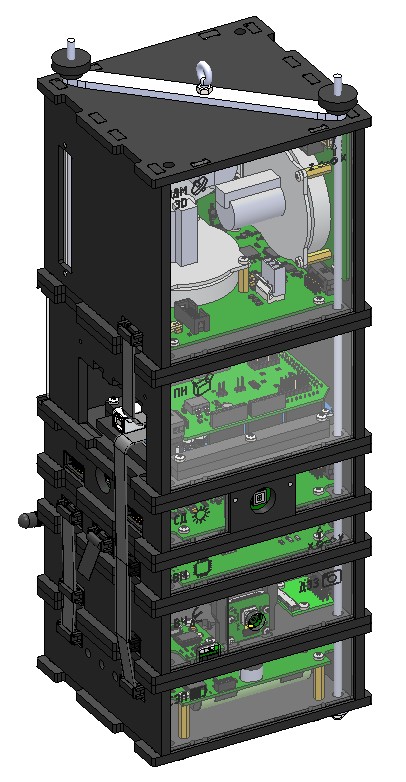

Рисунок 6. Собранный конструктор спутника (трехосная конфигурация)
