Инструкция по сборке ОрбиКрафт 3D в одноосной конфигурации
Компоненты, необходимые для сборки (рисунок 1):
- модули (УДМ, ПН, СЭП, БВМ, СД, УКВ+ВЧ+ДЗЗ);
- нижнее основание, приборные ножки – 4 шт., винты с цилиндрической головкой М3х5 – 4 шт. (в сборе);
- верхнее основание – 1 шт., гайка М4 – 1 шт. (в сборе);
- крепеж (шпилька М4 – 2 шт., гайки М4 с рифлением – 2 шт);
- шлейфы (6-контактный – 1 шт., 14-контактный – 1 шт., 10-контактный – несколько штук).
- терминатор.

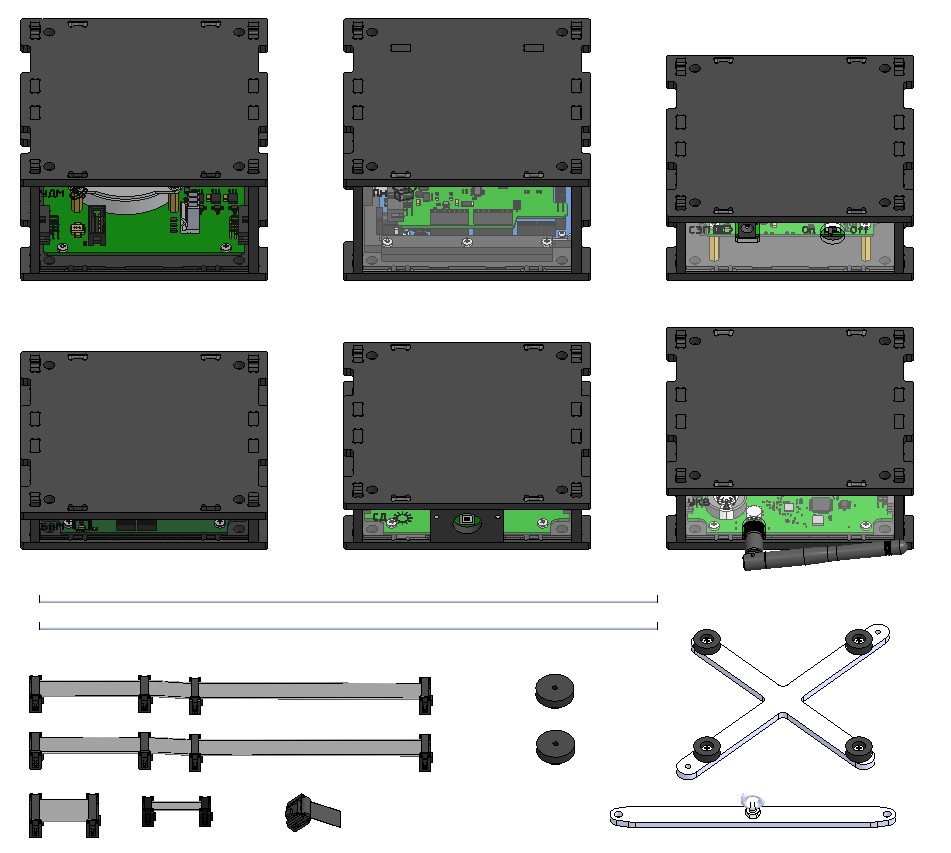

Рисунок 1. Модули для сборки конструктора спутника
Порядок сборки
1) Взять нижнее основание, приборные ножки – 4 шт., винты с цилиндрической головкой М3х5 – 4 шт. (уже собраны), установить на него первый модуль так, чтобы четыре резьбовых отверстия в основании совпадали с четырьмя отверстиями в модуле. На рисунке показан модуль СЭП (рисунок 2):

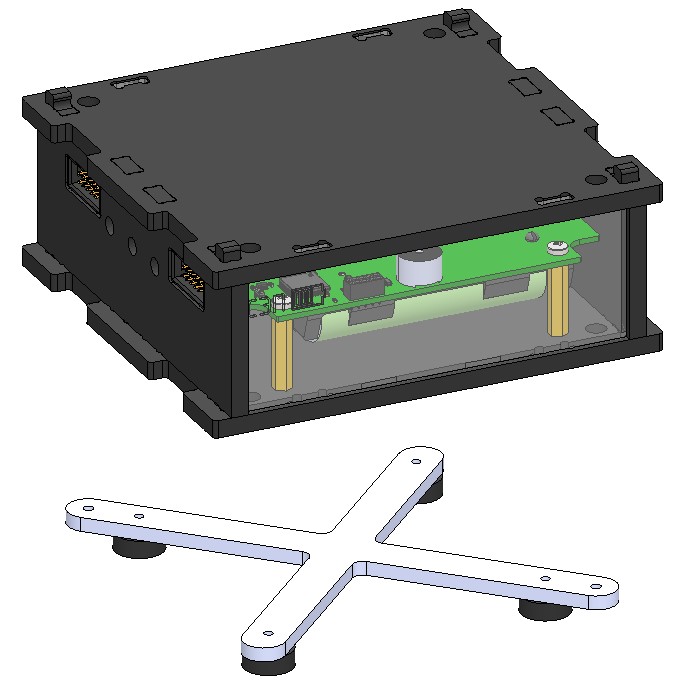

Рисунок 2. Установка основания
2) Сверху установить следующий модуль, совместив четыре выступа нижнего модуля с четырьмя вырезами верхнего модуля (рисунок 3):

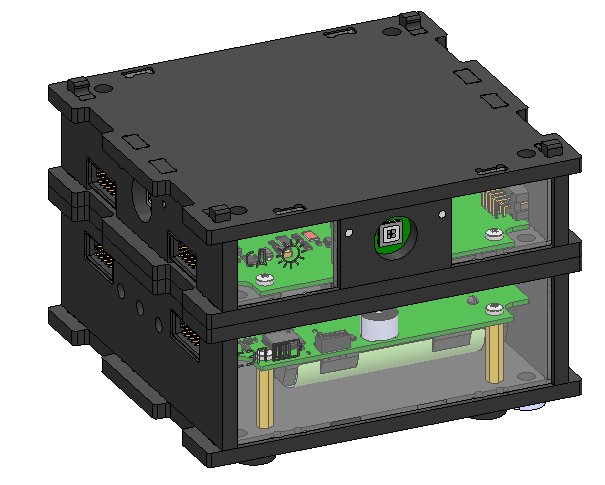

Рисунок 3. Установка следующего модуля
3) Установить все шесть модулей (УДМ, ПН, СЭП, БВМ, СД, УКВ+ВЧ+ДЗЗ), каждый раз совмещая четыре выступа нижнего модуля с четырьмя вырезами верхнего модуля (рисунок 4).
Для более точных показаний магнитометра не устанавливать друг на друга модули СЭП и БВМ, а также не ставить близко УДМ и БВМ.
Две шпильки М4 установить в отверстия модулей (любые два по диагонали) и вкрутить их в резьбовые отверстия нижнего основания. Взять верхнее основание – 1 шт., гайка М4 – 1 шт. (уже собраны) и установить их сверху последнего модуля, спозиционировав его с двумя выступами шпильки М4. Закрепить основание, закрутив две гайки М4 с рифлением на шпильки М4. Так же закрутить две гайки М4 снизу.

Рисунок 4. Сборка одноосной конфигурации ОрбиКрафт 3D
Подключить модули друг к другу шлейфами. Подключить терминатор (рисунок 5):

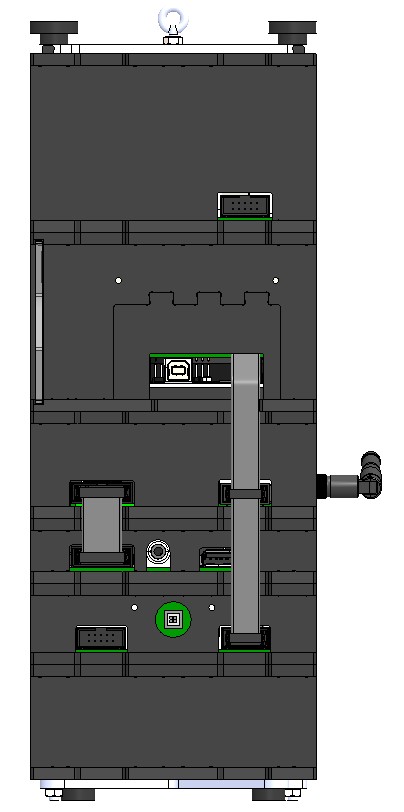

Рисунок 5. Подключение шлейфами

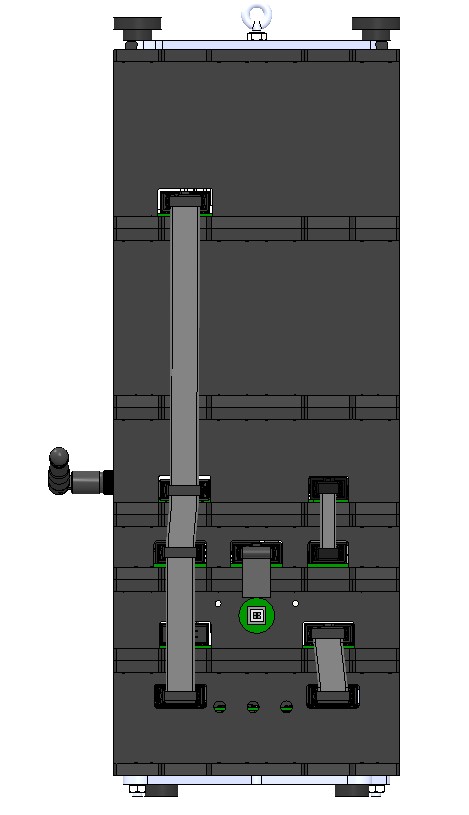

Рисунок 6. Подключение шлейфами
4) Собранное устройство выглядит так (рисунок 7):

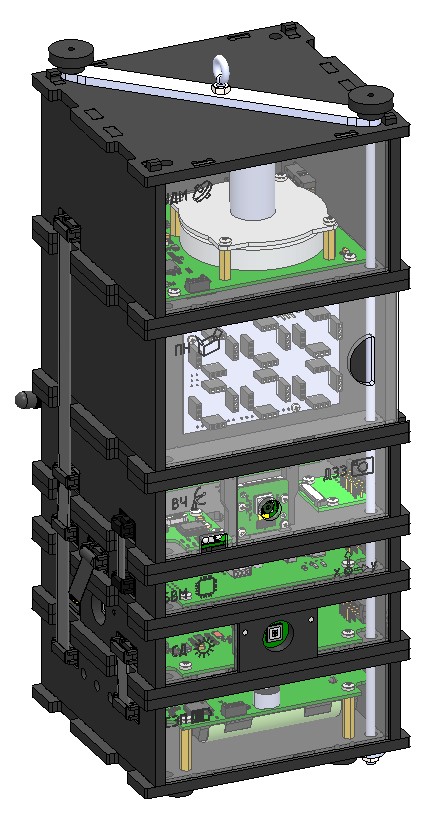

Рисунок 7. Собранный конструктор спутника (одноосная конфигурация)
