Сборка модуля УКВ+ВЧ+ДЗЗ (дистанционного зондирования земли)

к сведению

Модуль дистанционного зондирования Земли - это модуль, в который входит камера, бортовой УКВ(ультра-короткие волны) и ВЧ(высоко-частотный) приемо-передатчик. С помощью камеры выполняется снимок, который сохраняется в Raspberry Pi CM, и передается на ЦУП по ВЧ (имитация Х-диапазона частот), УКВ (435...437 МГц) или Wi-Fi модулю. Так же модуль УКВ позволяет получать телеметрию с конструктора спутника в программе Houston Application без подключения через Wi-Fi соединение.

Компоненты, необходимые для сборки (рисунок 1):​

  • все детали с надписью ДЗЗ (два основания, две стенки, две прозрачные панели), кронштейн для камеры;
  • платы (плата УКВ, плата ВЧ, камера, плата-переходник для камеры);
  • антенна;
  • крепеж (винты с цилиндрической головкой М3х6 – 7 шт., М2х6 – 6 шт.).

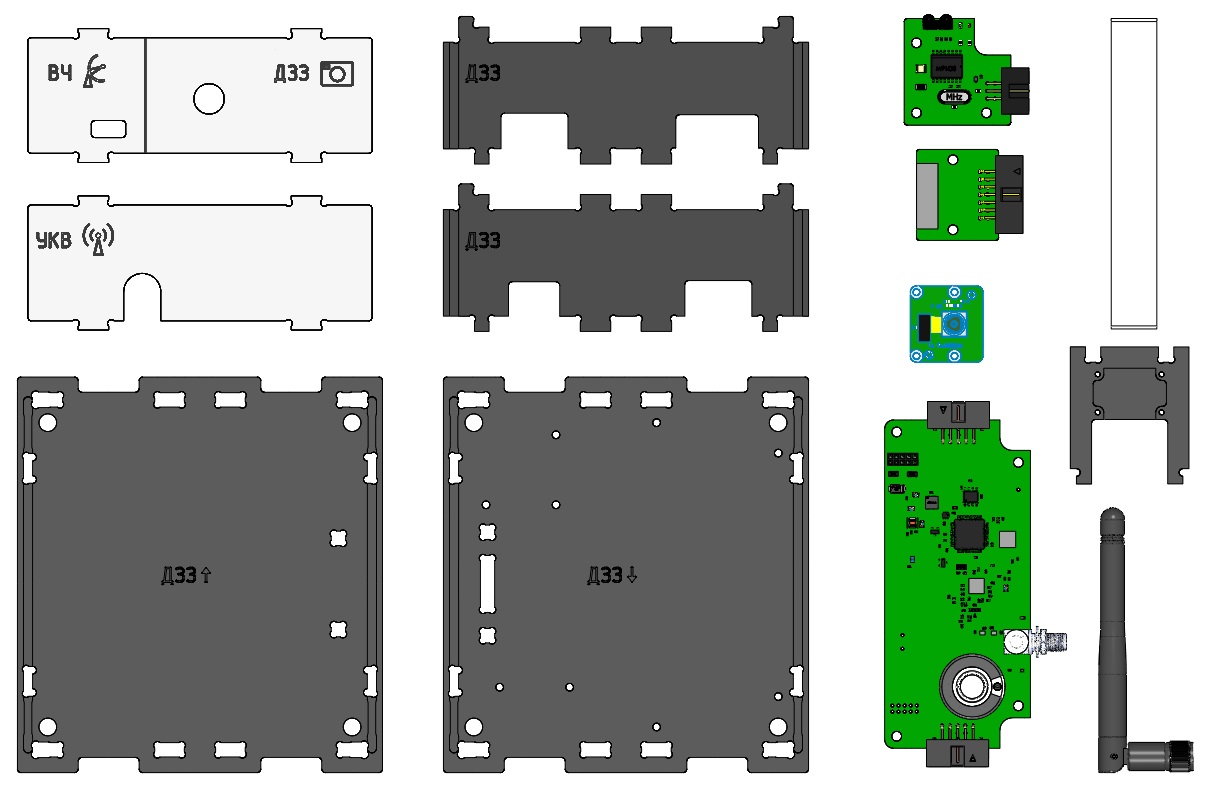

Компоненты для сборки модуля

Рисунок 1. Компоненты для сборки модуля

Порядок сборки​

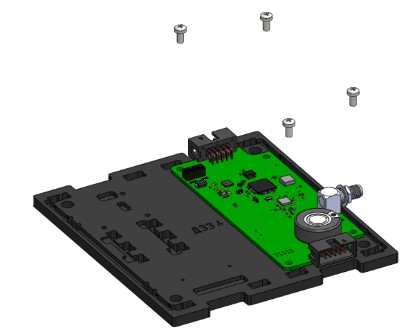

1) На нижнее основание (обозначено: ДЗЗ ↓) установить плату УКВ, закрепить винтами М3х6 с цилиндрической головкой (рисунок 2):

Установка платы УКВ

Рисунок 2. Установка платы УКВ

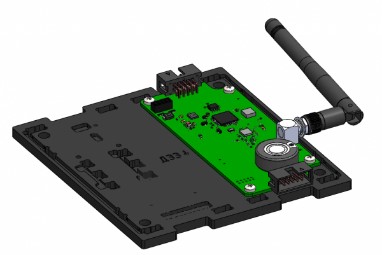

2) К плате УКВ подключить антенну (рисунок 3):

Установка антенны

Рисунок 3. Установка антенны

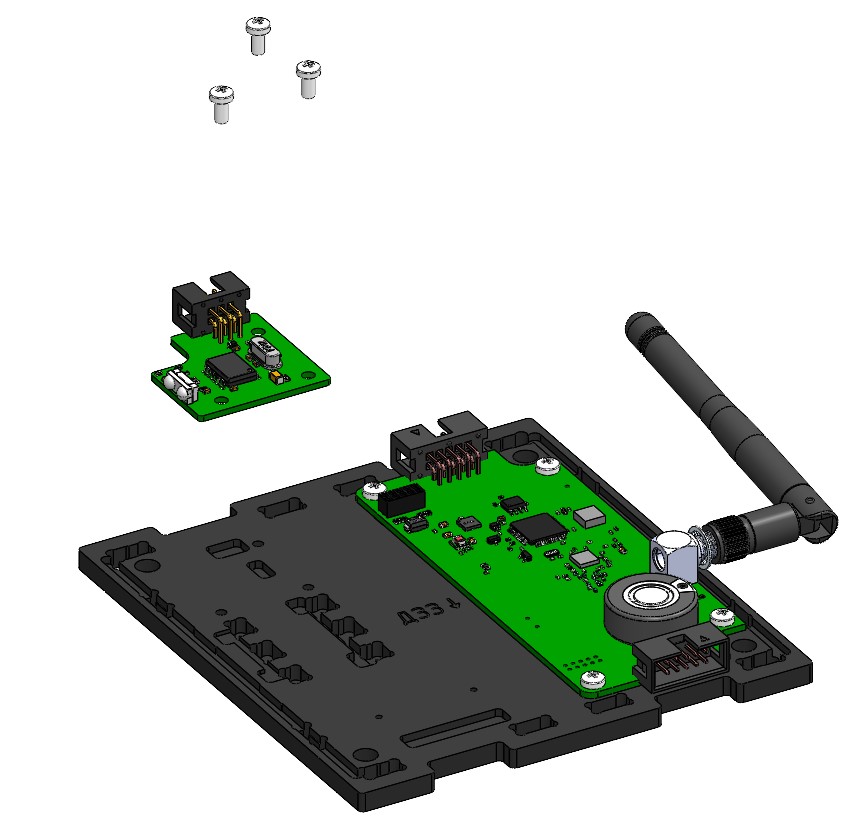

3) На нижнее основание установить плату ВЧ, закрепить винтами М3х6 с цилиндрической головкой (рисунок 4):

Установка платы ВЧ

Рисунок 4. Установка платы ВЧ

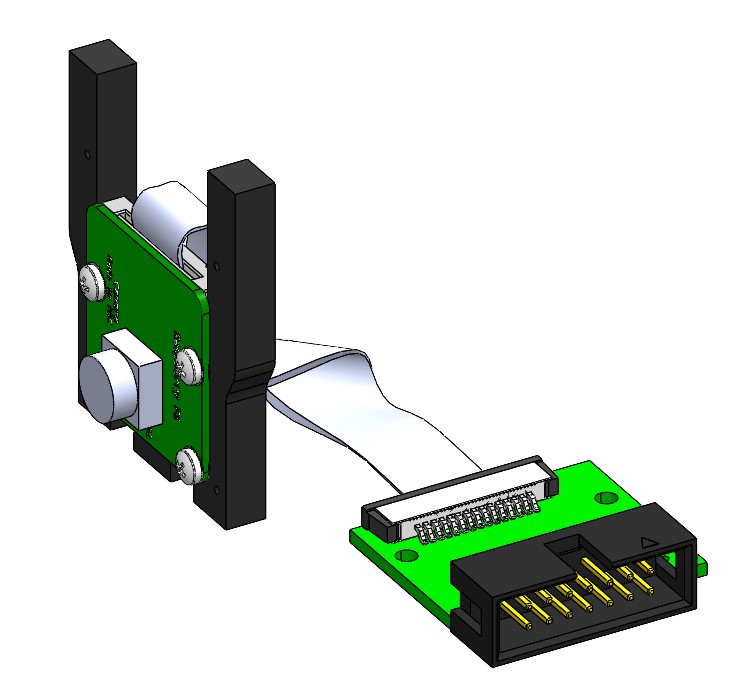

4) Собрать камеру с кронштейном, используя четыре винта М2х6 (рисунок 5):

Сборка камеры

Рисунок 5. Сборка камеры

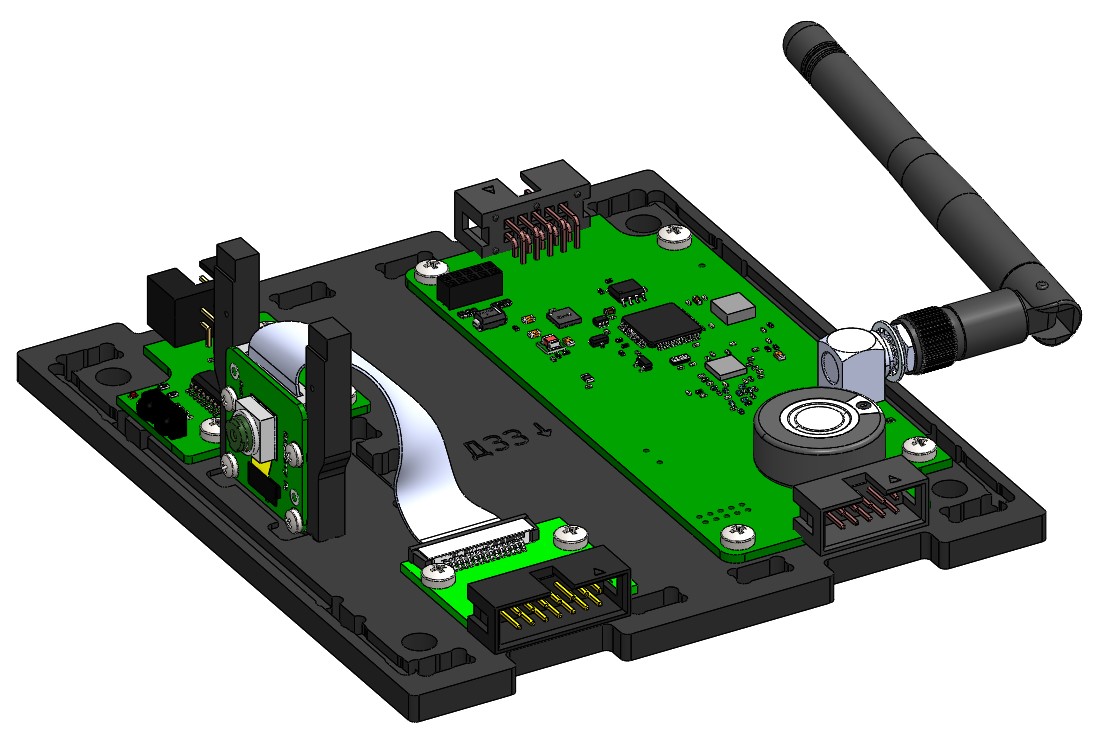

5) Кронштейн с камерой установить на основании. Для этого спозиционировать выступы кронштейна с отверстиями в основании и защелкнуть. На нижнее основание установить плату-переходник, закрепить винтами М2х6 с цилиндрической головкой. Камера и плата-переходник соединены шлейфом. (рисунок 6):

Установка камеры на основание модуля

Рисунок 6. Установка камеры на основание модуля

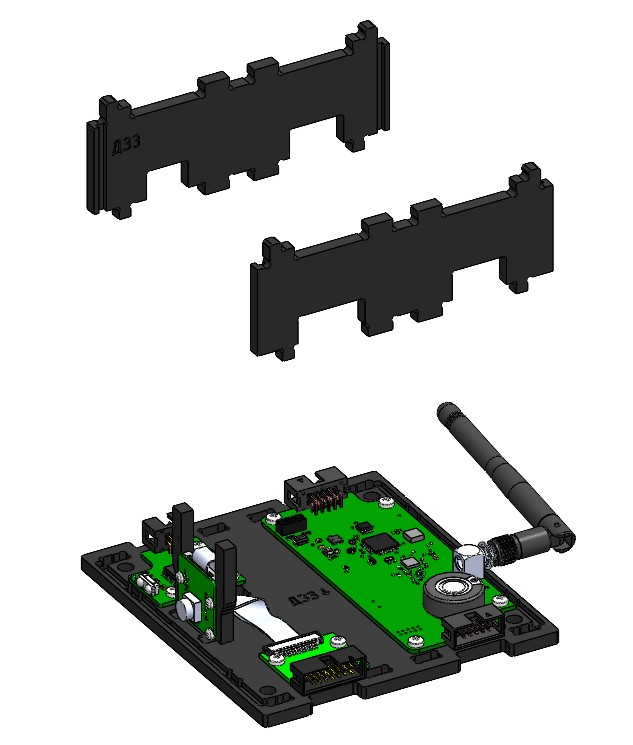

6) Установить боковые стенки. Для этого совместить выступы боковых стенок с отверстиями в основании и защелкнуть (рисунок 7):

Установка боковых стенок

Рисунок 7. Установка боковых стенок

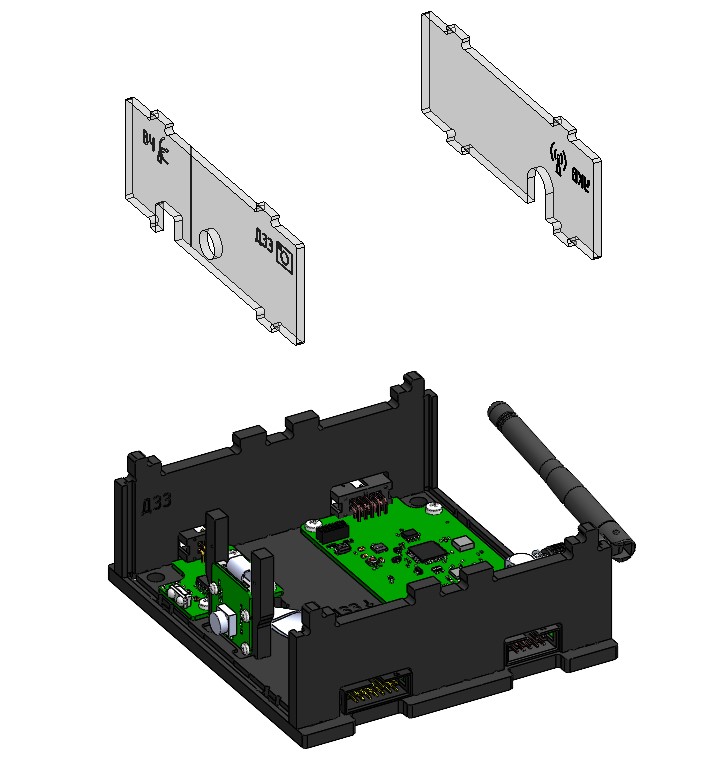

7) Закрепить две прозрачные панели на нижнем основании. Для этого панели провести по направляющим в стенках до основания и защелкнуть (рисунок 8):

Установка прозрачных панелей

Рисунок 8. Установка прозрачных панелей

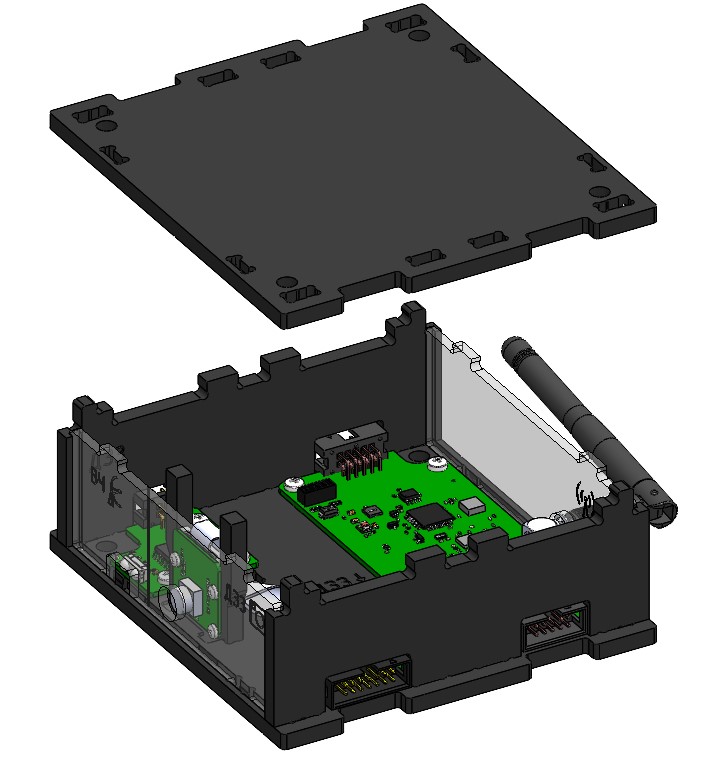

8) Прикрепить верхнюю крышку (обозначена: ДЗЗ↑) к собранному корпусу. Для этого совместить вырезы на верхней крышке, выступы двух стенок и двух панелей, и защелкнуть, приложив усилия (рисунок 9):

Установка верхней крышки

Рисунок 9. Установка верхней крышки

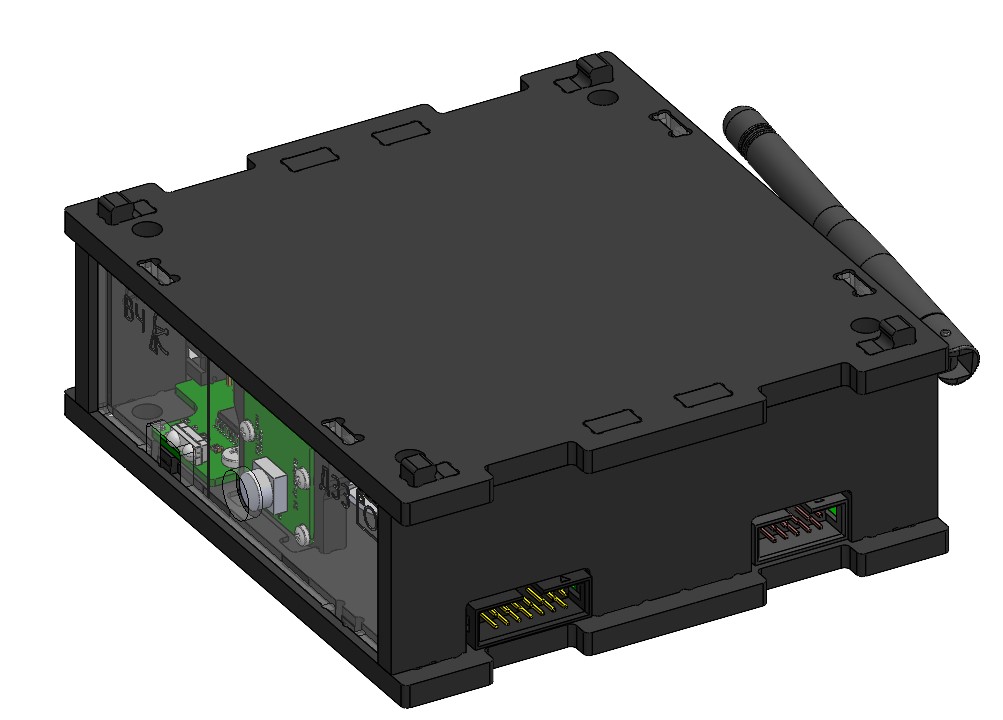

Так выглядит собранный модуль УКВ+ВЧ+ДЗЗ (рисунок 10):

Собранный модуль

Рисунок 10. Собранный модуль
