Сборка модуля наземного УКВ (ультракороткие волны)

к сведению

Наземный модуль УКВ – это устройство, позволяющее обмениваться информацией между ЦУП и бортовым УКВ при помощи Houston Application. С помощью наземного модуля УКВ происходит имитация направленной передачи данных со скоростью 9600 бит/с. Частота составляет 435..437 МГц. Расстояние между наземным и бортовым УКВ может составлять до 100 м на открытом пространстве.

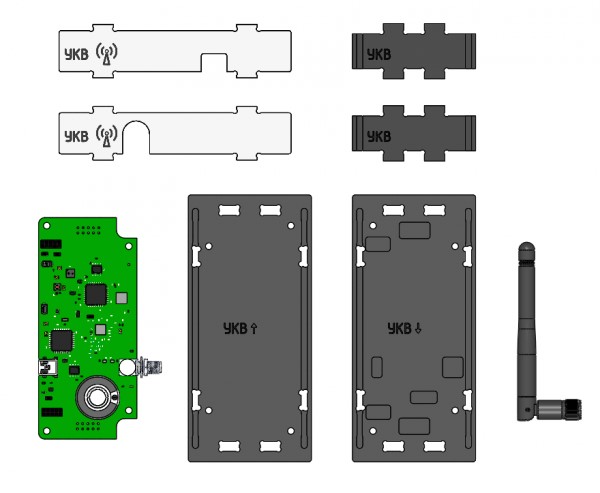

Компоненты, необходимые для сборки (рисунок 1):

  • все детали с надписью УКВ (два основания, две стенки, две прозрачные панели);
  • плата УКВ;
  • антенна;
  • крепеж (латунные стойки PCHSS М3х15 – 4 шт., винты с потайной головкой М3х10 – 8 шт.).

Компоненты для сборки модуля

Рисунок 1. Компоненты для сборки модуля

Порядок сборки

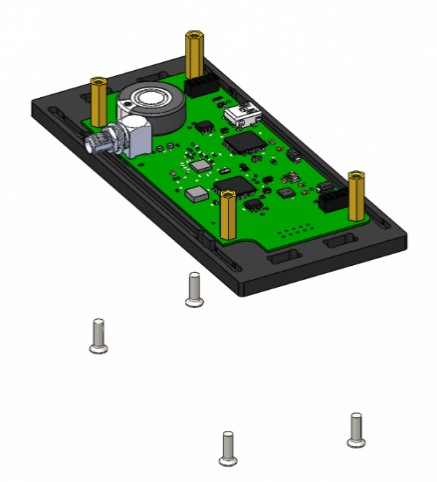

1) На нижнее основание (обозначено: УКВ ↓) установить плату УКВ. Плату закрепить четырьмя латунными стойками PCHSS М3х15 и четырьмя винтами с потайной головкой М3х10 (рисунок 2):

Установка платы

Рисунок 2. Установка платы

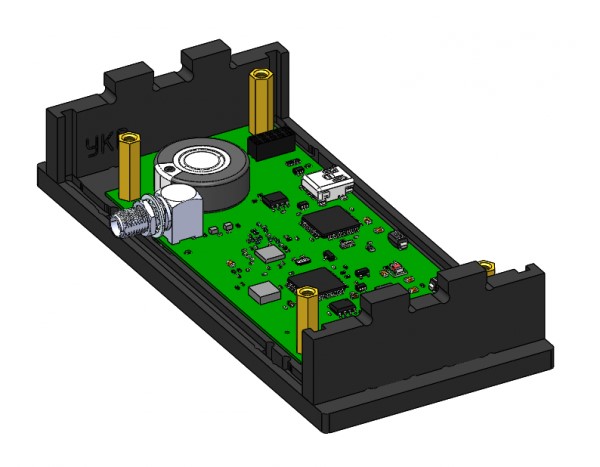

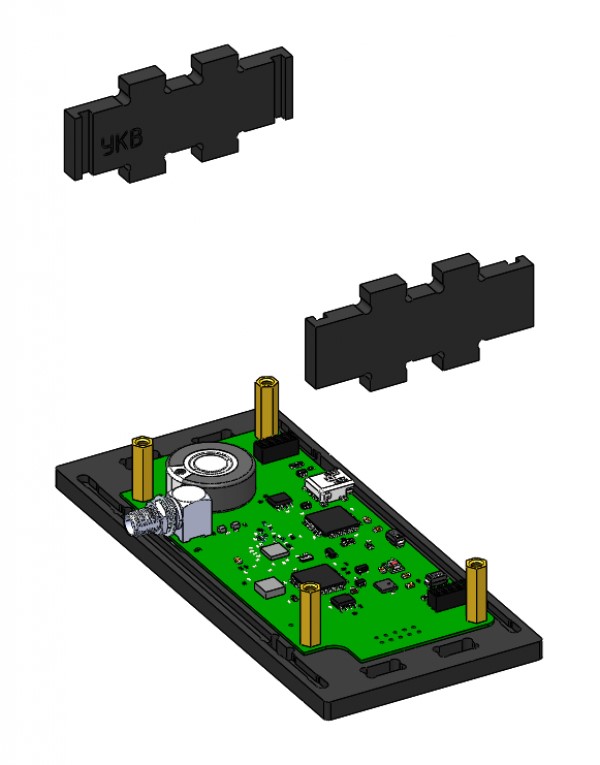

2) Установить боковые стенки на нижнее основание. Для этого совместить выступы боковых стенок с отверстиями в основании и защелкнуть (рисунок 3):

Установка боковых стенок(1)

Установка боковых стенок(2)

Рисунок 3. Установка боковых стенок

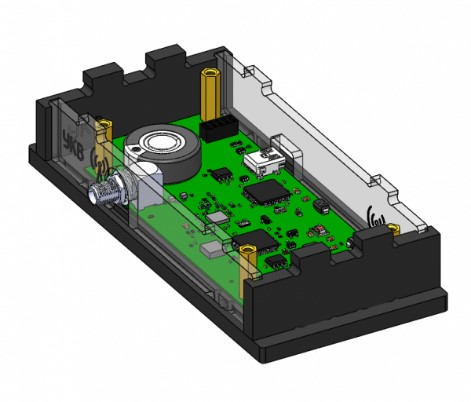

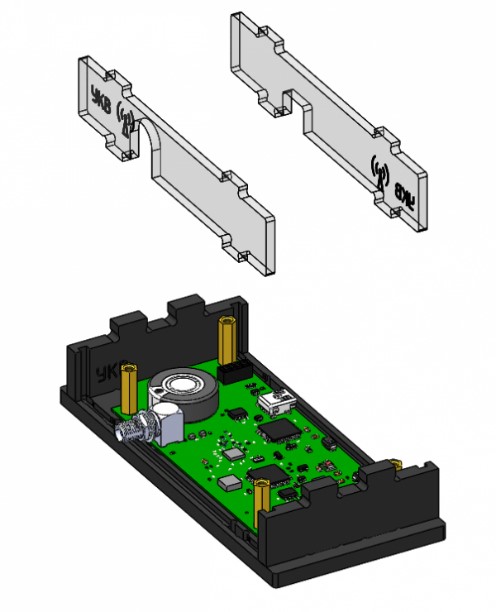

3) Установить две прозрачные панели на нижнее основание. Для этого каждую панель провести по направляющим в стенках до основания и защелкнуть (рисунок 4):

Установка прозрачных панелей(1)

Установка прозрачных панелей(2)

Рисунок 4. Установка прозрачных панелей

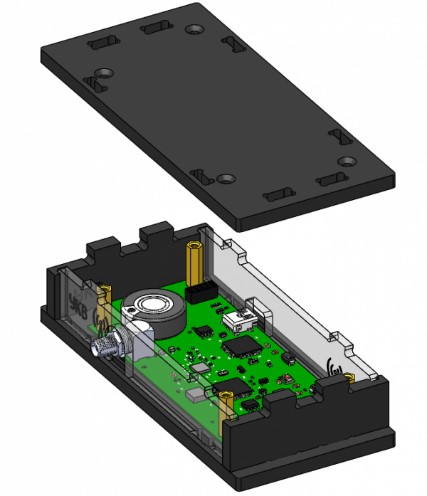

4) Установить верхнюю крышку (обозначена: УКВ↑) на собранный корпус. Для этого совместить вырезы на верхней крышке, выступы двух стенок и двух прозрачных панелей, и защелкнуть, приложив усилия (рисунок 5):

Установка верхней крышки

Рисунок 5. Установка верхней крышки

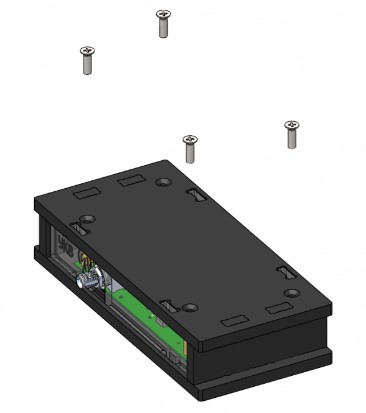

5) Закрепить крышку четырьмя винтами с потайной головкой М3х10 (рисунок 6):

Крепление крышки винтами

Рисунок 6. Крепление крышки винтами

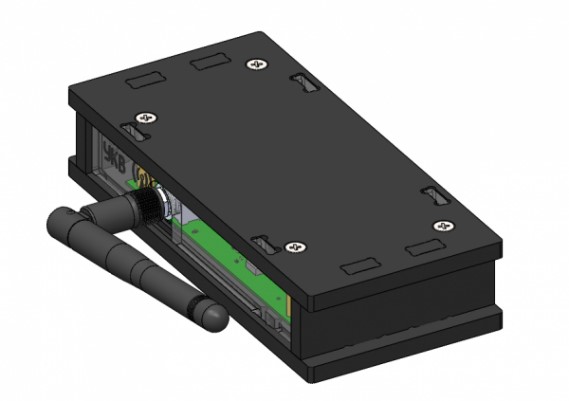

6) К плате УКВ подключить антенну. Собранный модуль УКВ наземный выглядит так (рисунок 7):

Собранный модуль

Рисунок 7. Собранный модуль с антенной
