Сборка модуля УДМ (управляющий двигатель-маховик)

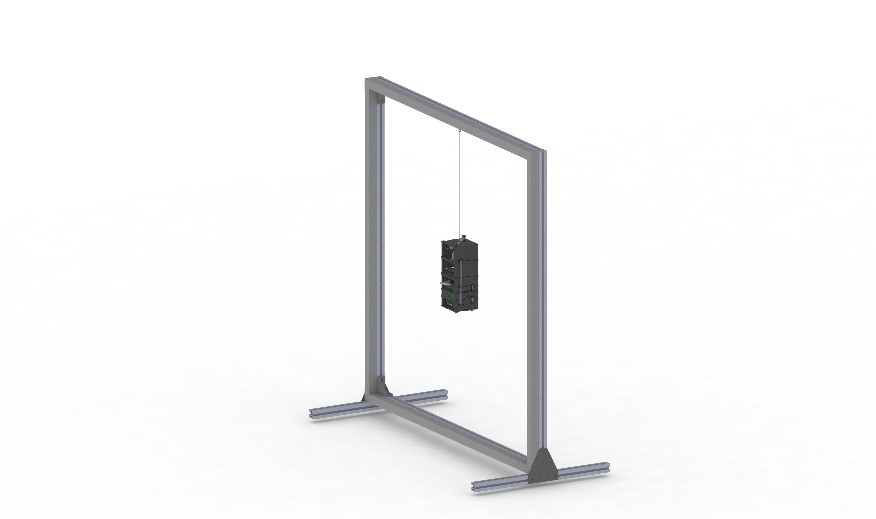

Встроенный в модуль УДМ двигатель-маховик создает вращающий момент, который начинает поворачивать конструктор спутника вокруг своей оси в противоположную от вращения сторону (рисунок 1):
Рисунок 1. ОрбиКрафт 3D на подвесе

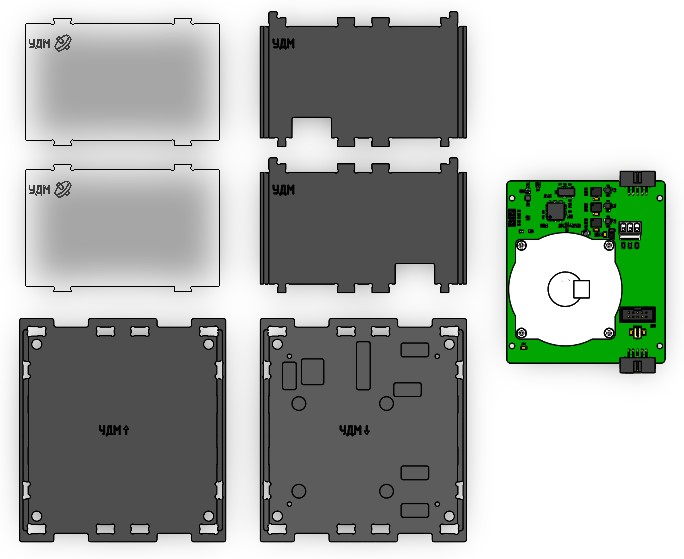

Компоненты, необходимые для сборки (рисунок 2):
- все детали с надписью УДМ (два основания, две стенки, две прозрачные панели);
- плата с маховиком;
- крепеж (винты с цилиндрической головкой М3х6 - 4 шт.).
Рисунок 2. Компоненты для сборки модуля
Порядок сборки

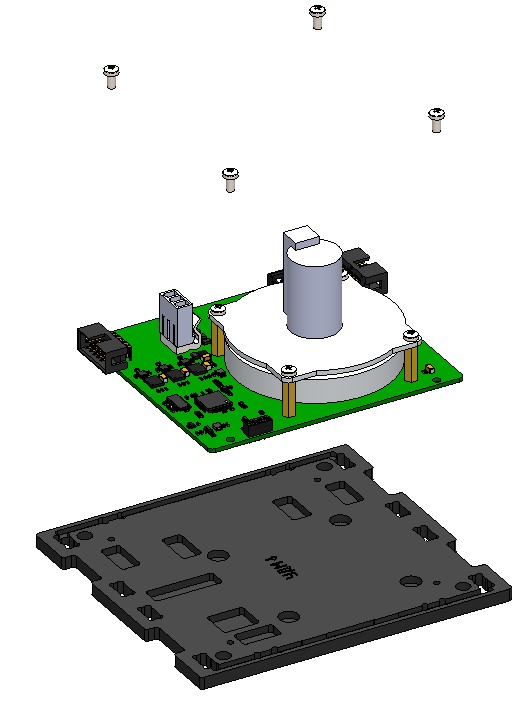

1) На нижнее основание (обозначено: УДМ ↓) установить плату УДМ, закрепив ее винтами М3х6 с цилиндрической головкой (рисунок 3):
Рисунок 3. Установка платы УДМ

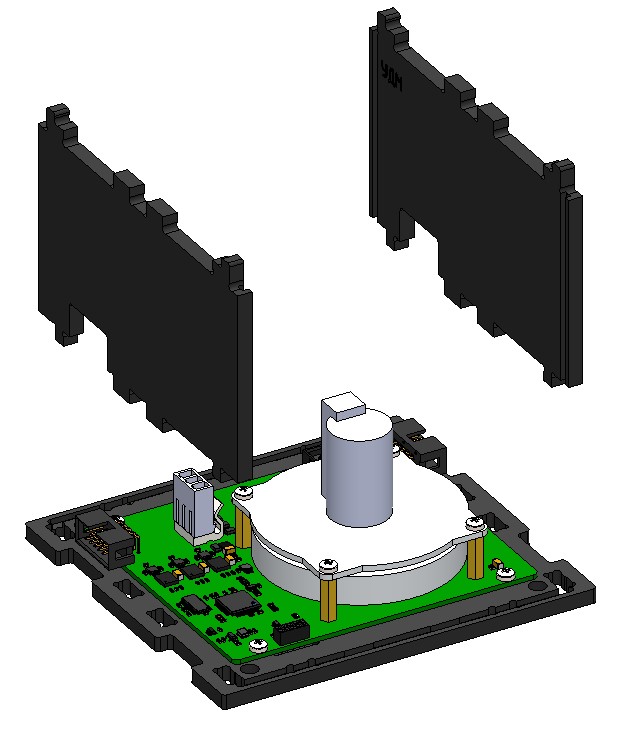

2) Установить боковые стенки на нижнее основание. Для этого совместить выступы боковых стенок с отверстиями в основании и защелкнуть (рисунок 4):
Рисунок 4. Установка боковых стенок

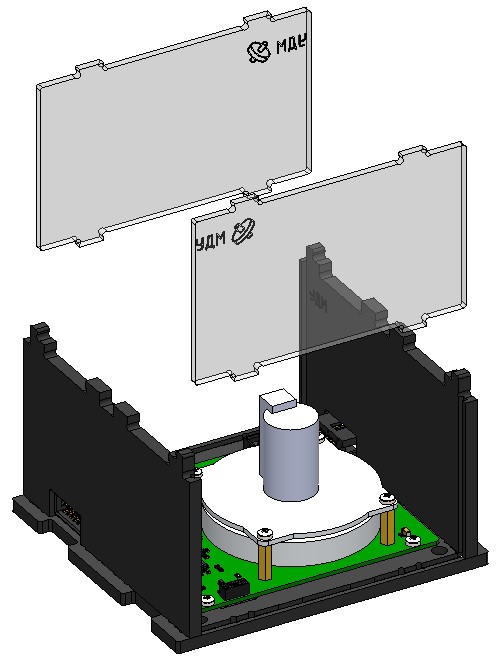

3) Закрепить две прозрачные панели на нижнем основании. Для этого каждую панель провести по направляющим в стенках до основания и защелкнуть (рисунок 5):
Рисунок 5. Установка двух прозрачных панелей

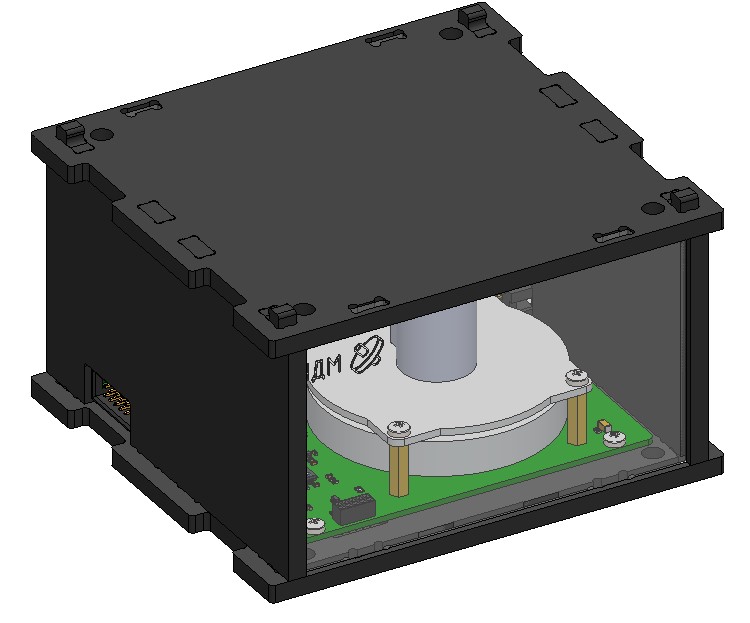

4) Прикрепить верхнюю крышку к собранному корпусу. Для этого совместить вырезы на верхней крышке, выступы двух стенок и двух панелей, и защелкнуть, приложив усилия. Так выглядит собранный модуль УДМ (рисунок 6):
Рисунок 6. Собранный модуль УДМ
