Создание и загрузка расписаний (Schedule)

В КА имеется возможность загрузки расписаний для выполнения заданных действий в конкретные периоды времени (например, для ориентации и стабилизации КА в определенной точке для съемки фото). Последовательность действий для загрузки расписания на борт КА:

1. Включить Orbix и подключить наземный УКВ по USB.

2. Запустить Houston Server и Houston App

3. Открыть настройки Houston App (File → Parameters) (рисунок 1):



   Рисунок 1. Настройки Houston App

4. В 14 строке настроек установить BoardAddrress в 0x2 (рисунок 2):

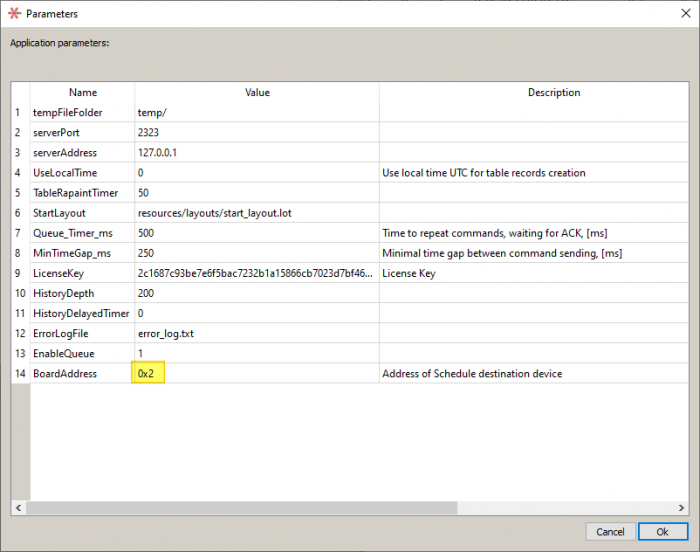

   Рисунок 2. Адрес устройства

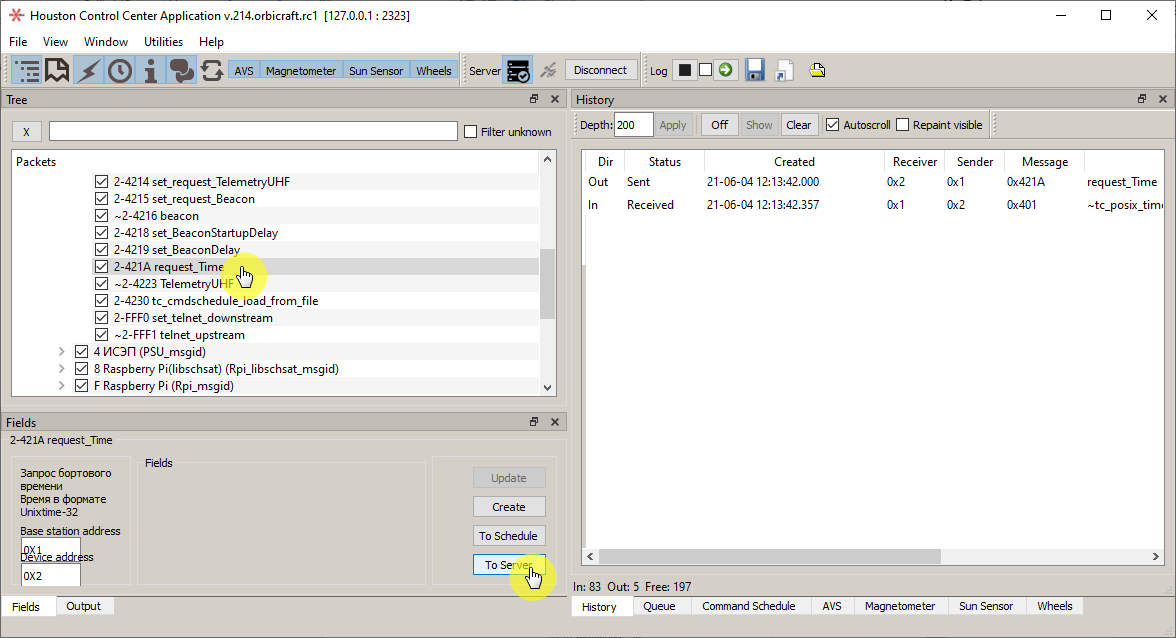

5. С помощью команды 2-421A request_Time необходимо убедиться, что на бортовом УКВ задано текущее время UTC (рисунок 3):



   Рисунок 3. Запрос времени на бортовом УКВ

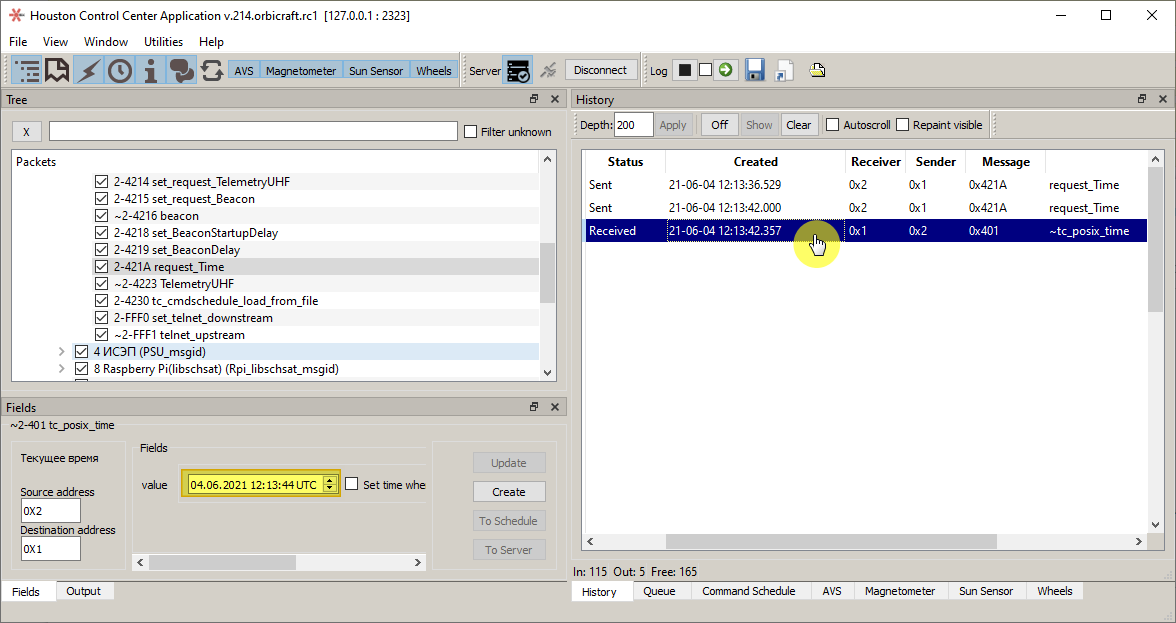

6. Для просмотра бортового времени выберите строку с ответом 0х401 ~tc_posix_time. Бортовое время вы увидите в панели Fields (рисунок 4):



   Рисунок 4. Просмотр бортового времени

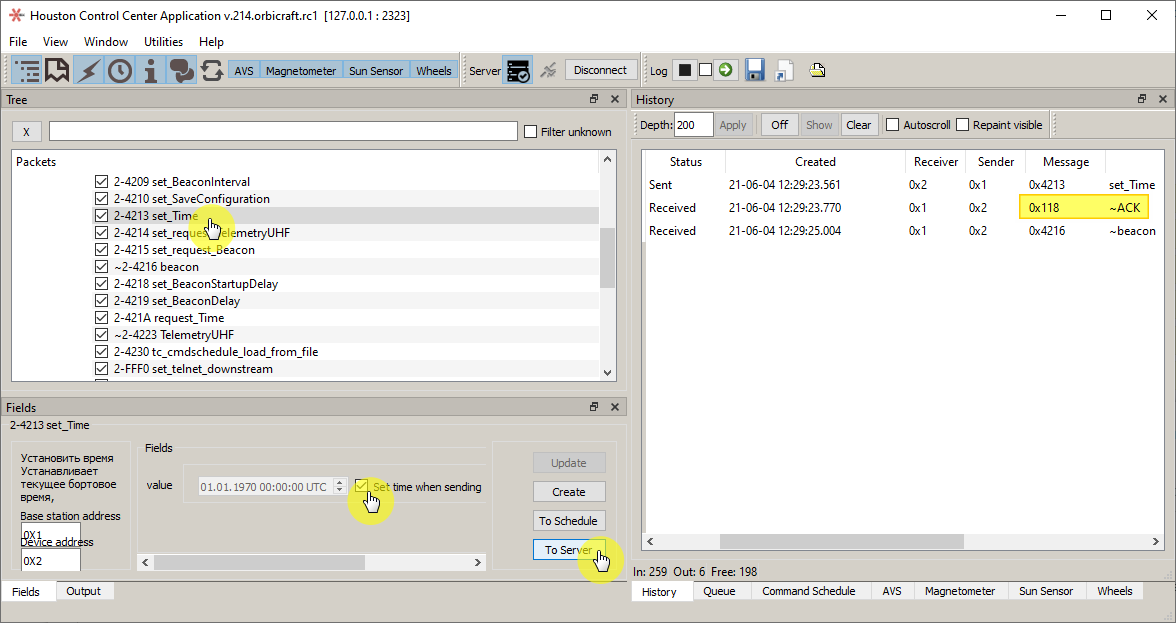

7. Если время на бортовом УКВ значительно отличается от текущего времени – его необходимо установить командой 2-4213 set_Time, поставив флажок Set time when sending (рисунок 5):



   Рисунок 5. Установка корректного времени

8. В Houston App создать расписание Schedule с выбранными командами (рисунок 6):

осторожно

Внимание! Время выполнения первой команды должно быть задано, с установкой флажка Calendar time (время указывается в UTC).

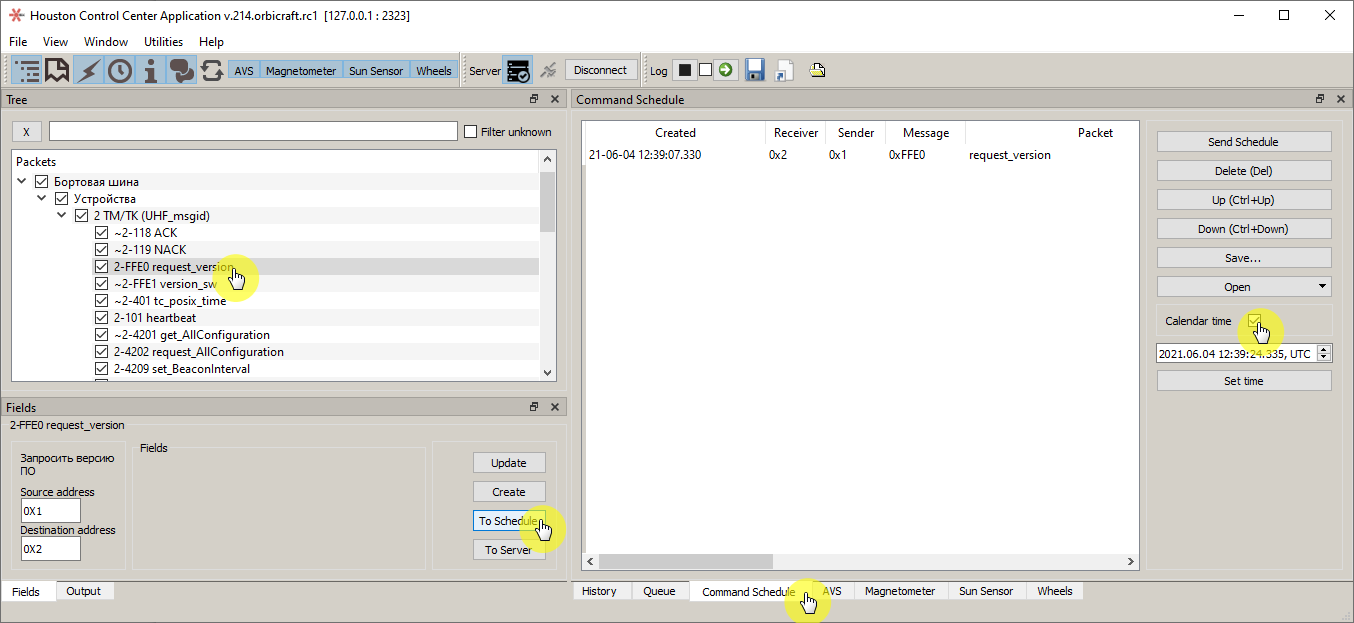

Рисунок 6. Расписание с выбранными командами

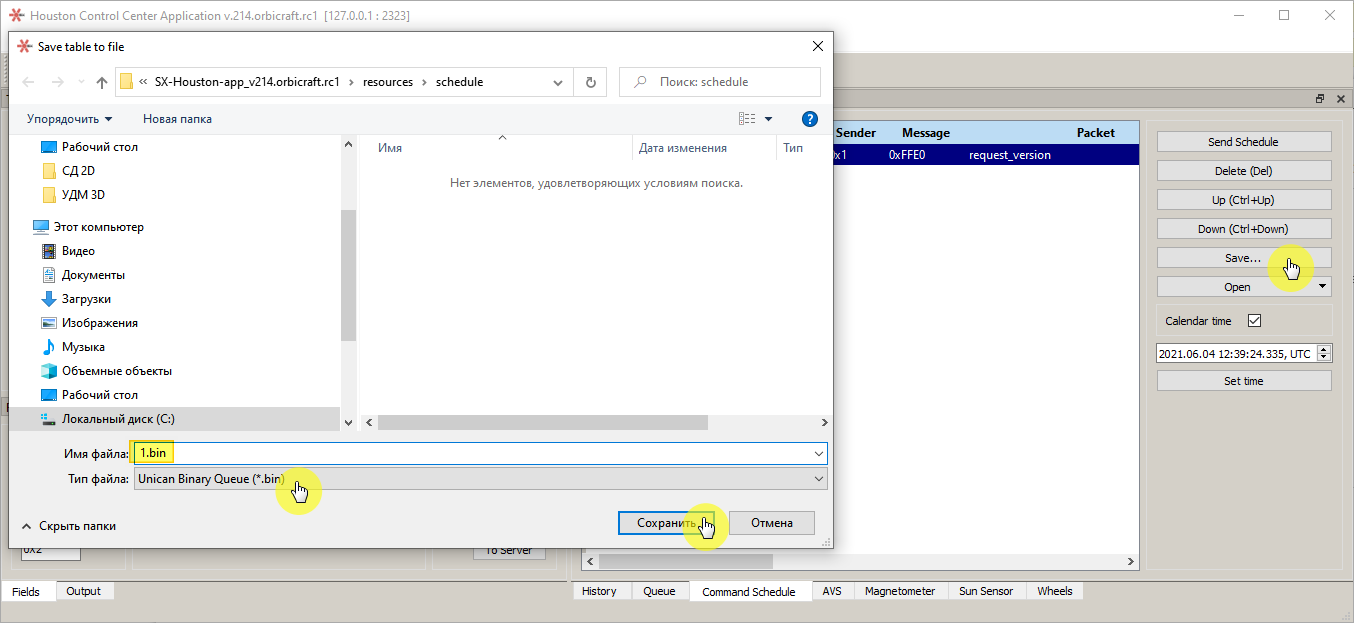

9. Сохранить расписание в формате .bin нажав кнопку Save… (рисунок 7):



   Рисунок 7. Сохранение расписания

10. Запустить Houston Telnet Client и убедиться, что в строке состояния главного окна отображается состояние Server: connected (рисунок 8):

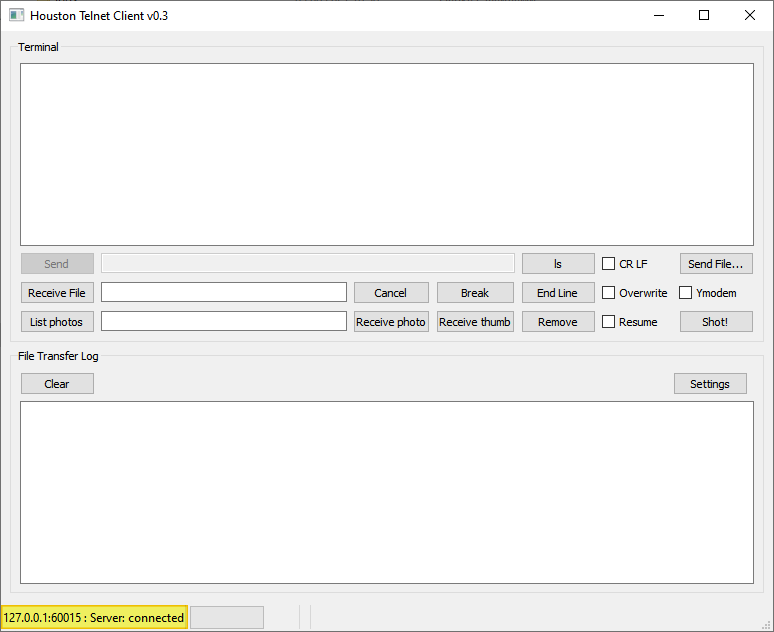

    Рисунок 8. Строка состояния в Houston Telnet Client

11. Открыть настройки Houston Telnet Client и установить Telnet port → 60002 (рисунок 9):

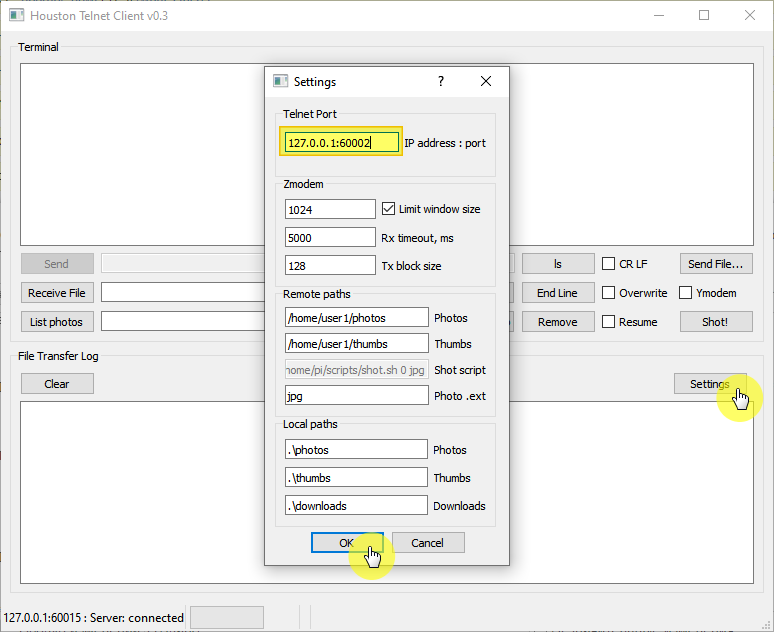

    Рисунок 9. Настройки Houston Telnet Client

12. Установить флажки CR LF и Ymodem и нажать кнопку ls для проверки связи с УКВ и наличия загруженных файлов. На рисунке видно, что в памяти есть 4 файла с именами 1.bin, 2.bin, 3.bin и 4.bin (рисунок 10):

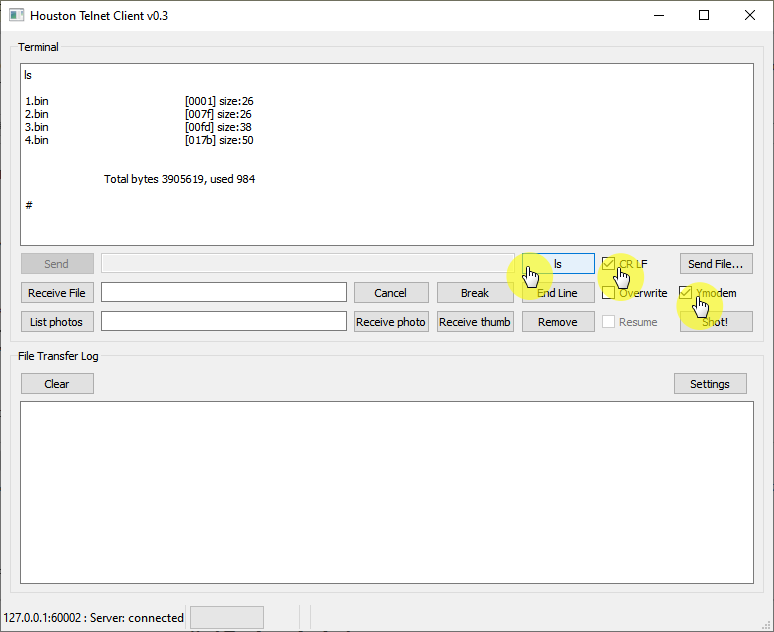

    Рисунок 10. Проверка связи с УКВ и наличия загруженных файлов

13. Нажать кнопку Send File…, выбрать файл расписания с расширением .bin из папки C:\SX-Houston-app_v214.orbicraft.rc1\resources\schedule (рисунок 11):

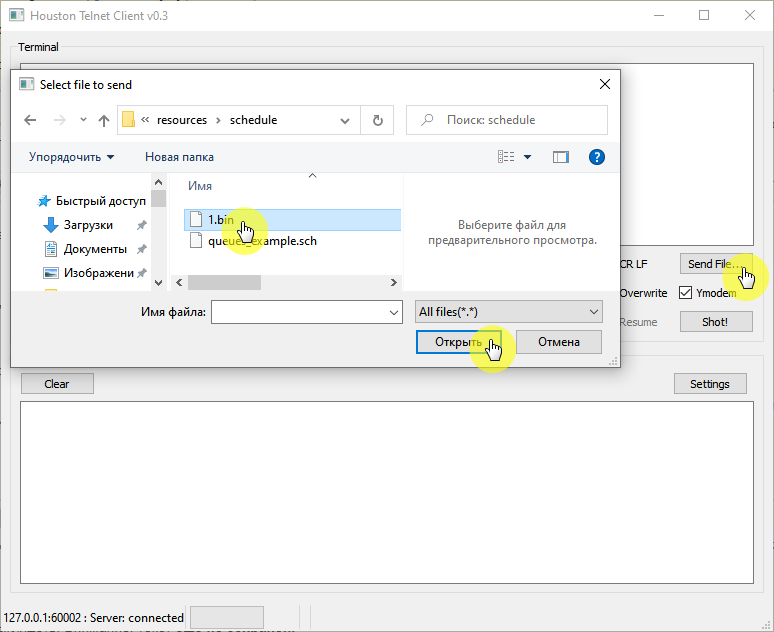

    Рисунок 11. Выбор файла с расписанием

14. Дождаться загрузки файла, в журнале появится сообщение File send ends (рисунок 12):

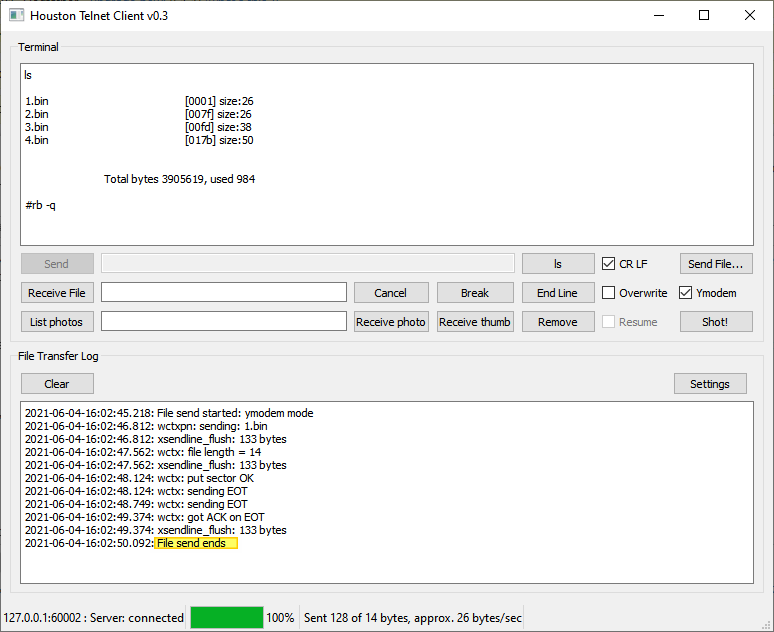

    Рисунок 12. Загрузка файла

15. Убедиться в успешной загрузке файла можно нажав на кнопку ls;

16. В Houston App выдать команду 2-4230 tc_cmdshedule_load_from_file со значением value соответствующим названию записанного на УКВ файла и дождаться ответа ~АСК и выполнения команд из расписания (рисунок 13):

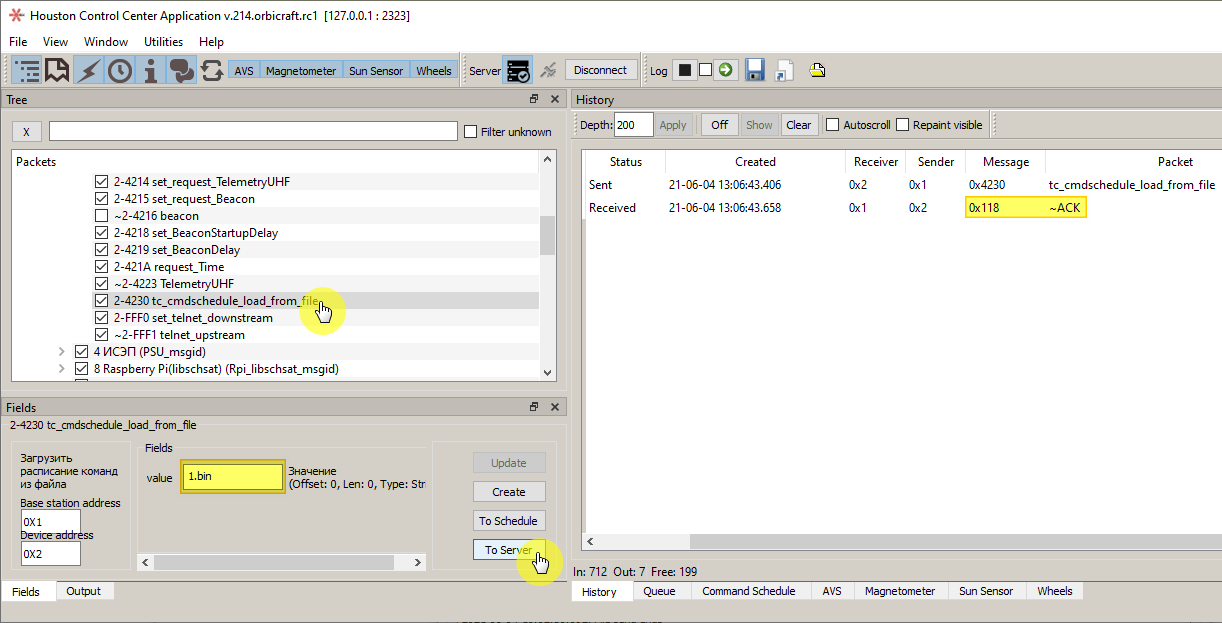

    Рисунок 13. Ответ о выполнении команд
