Сборка Верхней части

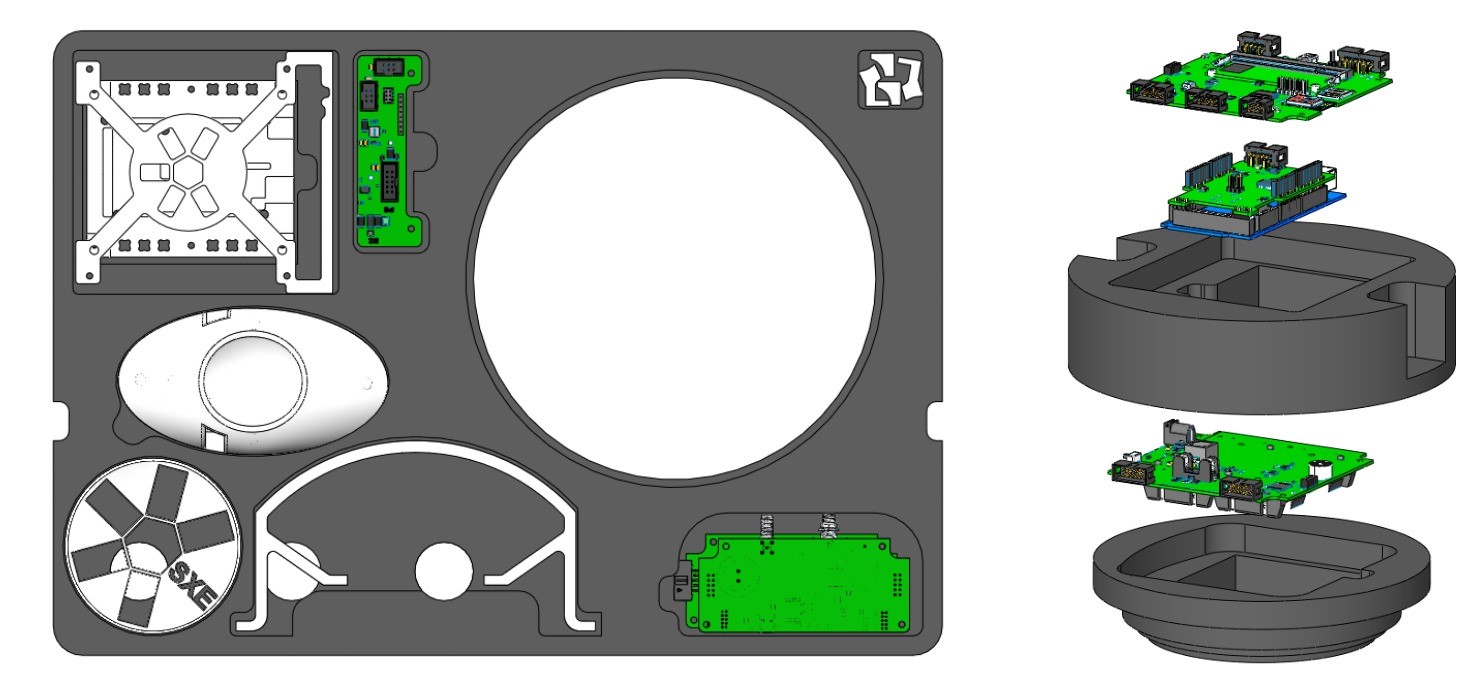

Для сборки данной части конструктора Вам необходимо использовать второй ложемент с деталями (Рисунок 1).

подсказка

На данном этапе сборки полусфера не нужна.

Плата СЭП нужна для нижней части конструктора, она останется после сборки.

Компоненты необходимые для сборки верхней части конструктора

Рисунок 1. Компоненты необходимые для сборки верхней части конструктора.

Компоненты, необходимые для сборки:

  • Плата бортовой вычислительной машины – 1 шт.;
  • Плата Iskra Mega – 1 шт.;
  • Плата-шилд– 1 шт.;
  • Плата солнечных панелей – 1 шт.;
  • Плата УКВ – 1 шт.;
  • Антенна – 1 шт.;
  • Винты М3х6 – 6 шт.;
  • Винты М3х10 – 6 шт.;
  • Латунные стойки PCHSN-12 – 4 шт.

Порядок сборки

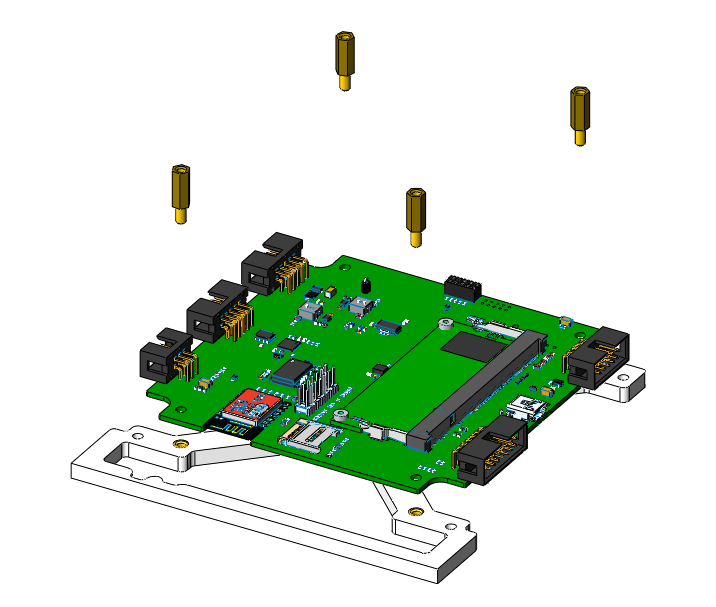

  1. С помощью четырех латунных стоек PCHSN-12 соединить плату бортовой вычислительной машины и нижнее основание модуля (рисунок 2).

    Крепление платы бортовой вычислительной машины

    Рисунок 2. Крепление платы бортовой вычислительной машины.

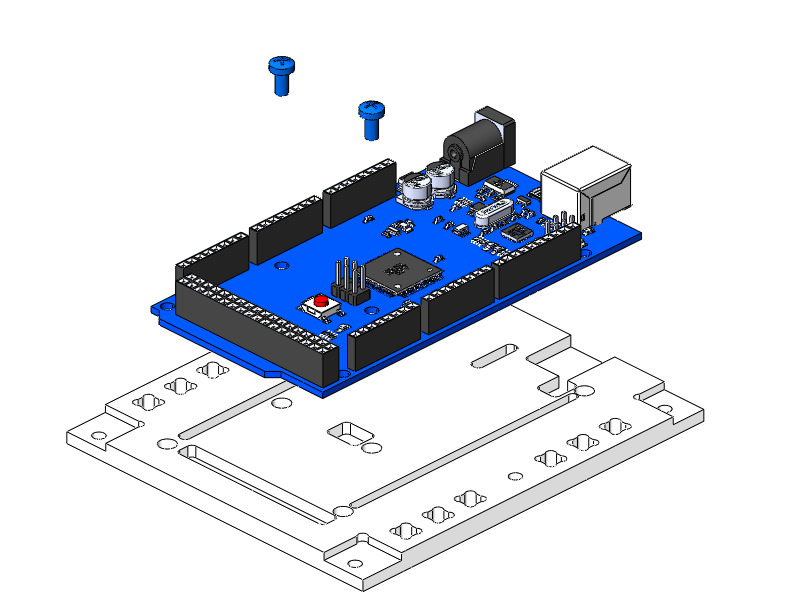

  2. Прикрутить четырьмя винтами М3х6 плату Iskra Mega к платформе полезной нагрузки (рисунок 3).

    Крепление платы полезной нагрузки

    Рисунок 3. Крепление платы полезной нагрузки.

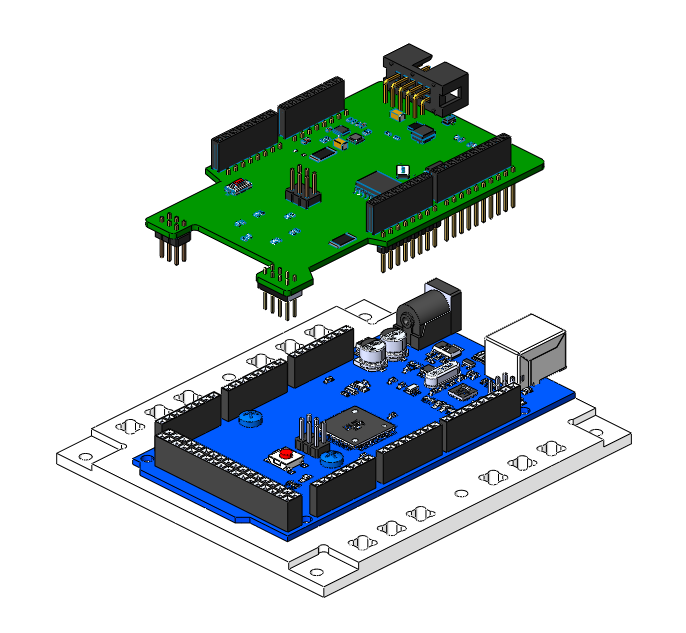

  3. Установить на плату Iskra Mega плату-шилд (рисунок 4).

    Соединение платы-шилд с платой полезной нагрузки Iskra Mega

    Рисунок 4. Соединение платы-шилд с платой полезной нагрузки Iskra Mega.

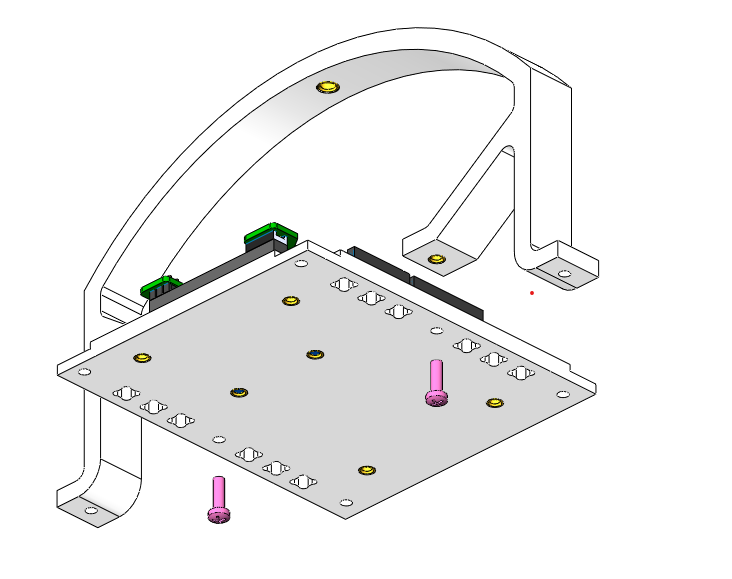

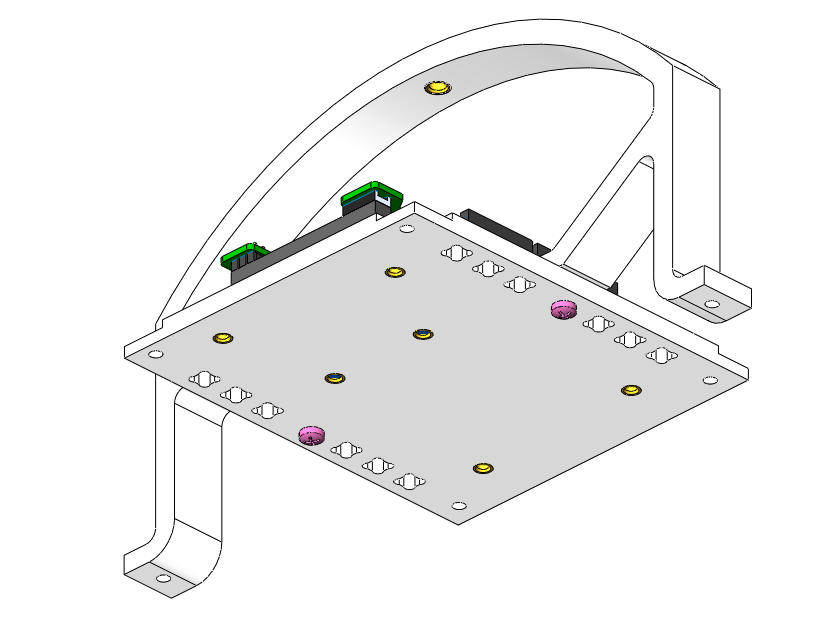

  4. Снизу к платформе полезной нагрузки прикрутить двумя винтами М3х10 ручку (рисунок 5).

    Крепление ручки

    Крепление ручки

    Рисунок 5. Крепление ручки.

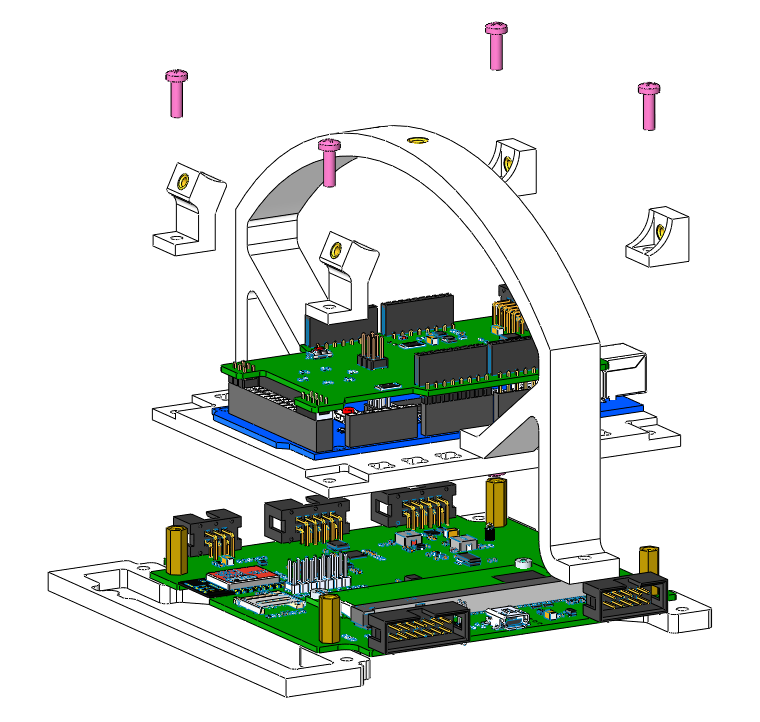

  5. С помощью четырех уголков и четырех винтов М3х10 соединить модуль полезной нагрузки с модулем бортовой вычислительной машины (рисунок 6).

    Крепление модуля полезной нагрузки к модулю бортовой вычислительной машины

    Рисунок 6. Крепление модуля полезной нагрузки к модулю бортовой вычислительной машины.

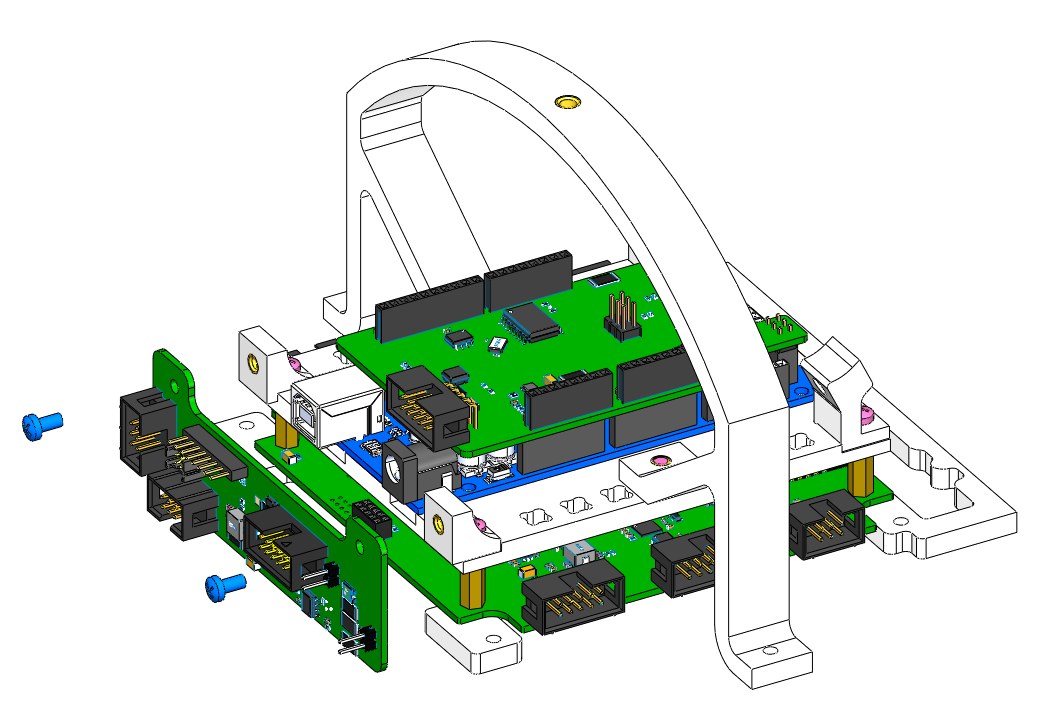

  6. Установить сбоку плату солнечных панелей с помощью двух винтов М3х6 (рисунок 7).

    Крепление платы солнечных панелей

    Рисунок 7. Крепление платы солнечных панелей.

  7. Закрутить антенну на плате УКВ (рисунок 8).

    Крепление антенны на плате УКВ

    Рисунок 8. Крепление антенны на плате УКВ.

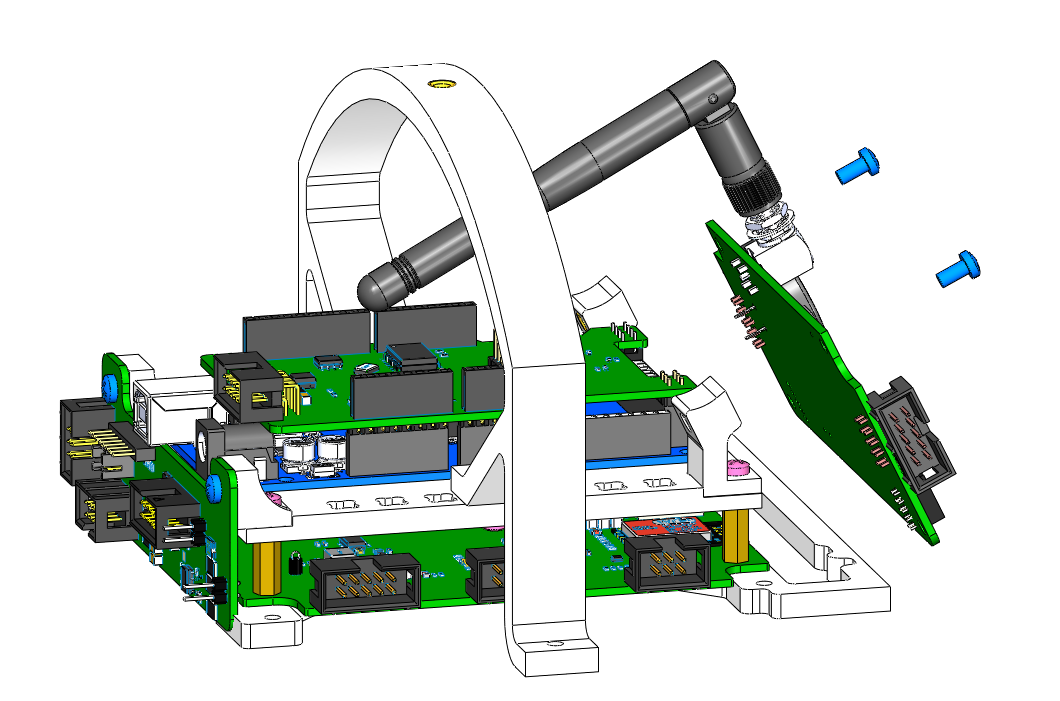

  8. Установить сбоку плату УКВ с помощью двух винтов М3х6 (рисунок 9).

    Крепление платы УКВ

    Рисунок 9. Крепление платы УКВ.

  9. На рисунке 10 изображена собранная верхняя часть конструктора:

    Собранная верхняя часть конструктора

    Рисунок 10. Собранная верхняя часть конструктора
