Сборка Нижней части одноосной конфигурации

Для сборки данной части конструктора Вам необходимо использовать третий ложемент с деталями и оставшуюся плату СЭП из второго ложемента (рисунок 1):

Рисунок 1. Компоненты, необходимые для сборки нижней части конструктора.

Компоненты, необходимые для сборки:

• Плата управляющего двигателя-маховика – 1 шт.;
• Маховик – 1 шт.;
• Плата-переходник для камеры – 1 шт.;
• Плата системы электропитания – 1 шт.;
• Батарейки – 4 шт.;
• Плата солнечных датчиков – 1 шт.;
• Винты М2х6 – 2 шт.;
• Винты М3х6 – 24 шт.;
• Винты М3х10 – 2 шт.;
• Латунная стойка PCHSN-5 – 12 шт.;
• Латунная стойка PCHSS-30 – 1 шт.

Порядок сборки

Сборка боковых стенок маховика

подсказка

На каждой стенке есть система координат и само название стенки, обращать внимание нужно именно на одиночное значение: X, Y или Z.

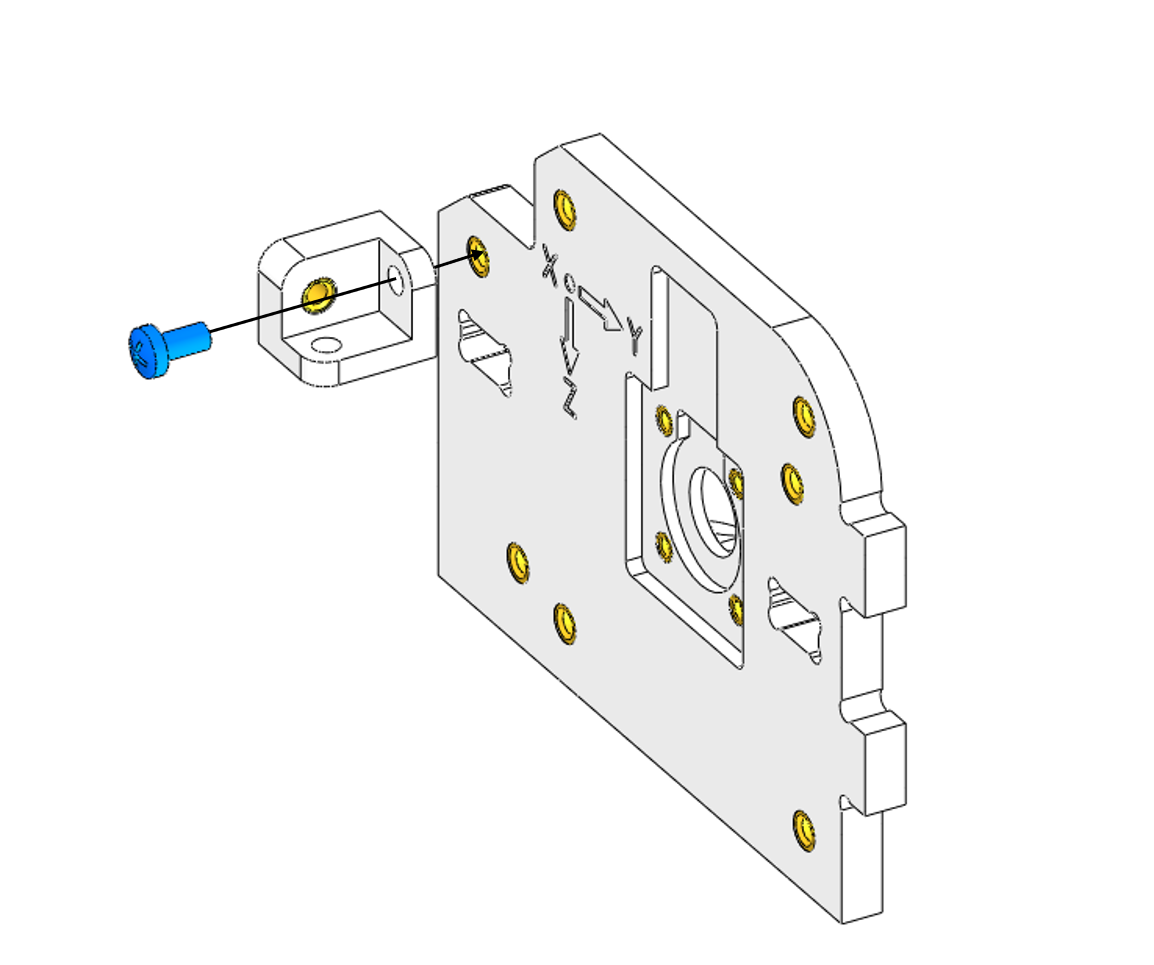

1. К стенке со стороны, где выгравирована X, прикрутить тройной уголок с помощью одного винта М3х6 (рисунок 2).



   Рисунок 2. Стенка корпуса маховиков с тройным уголком.

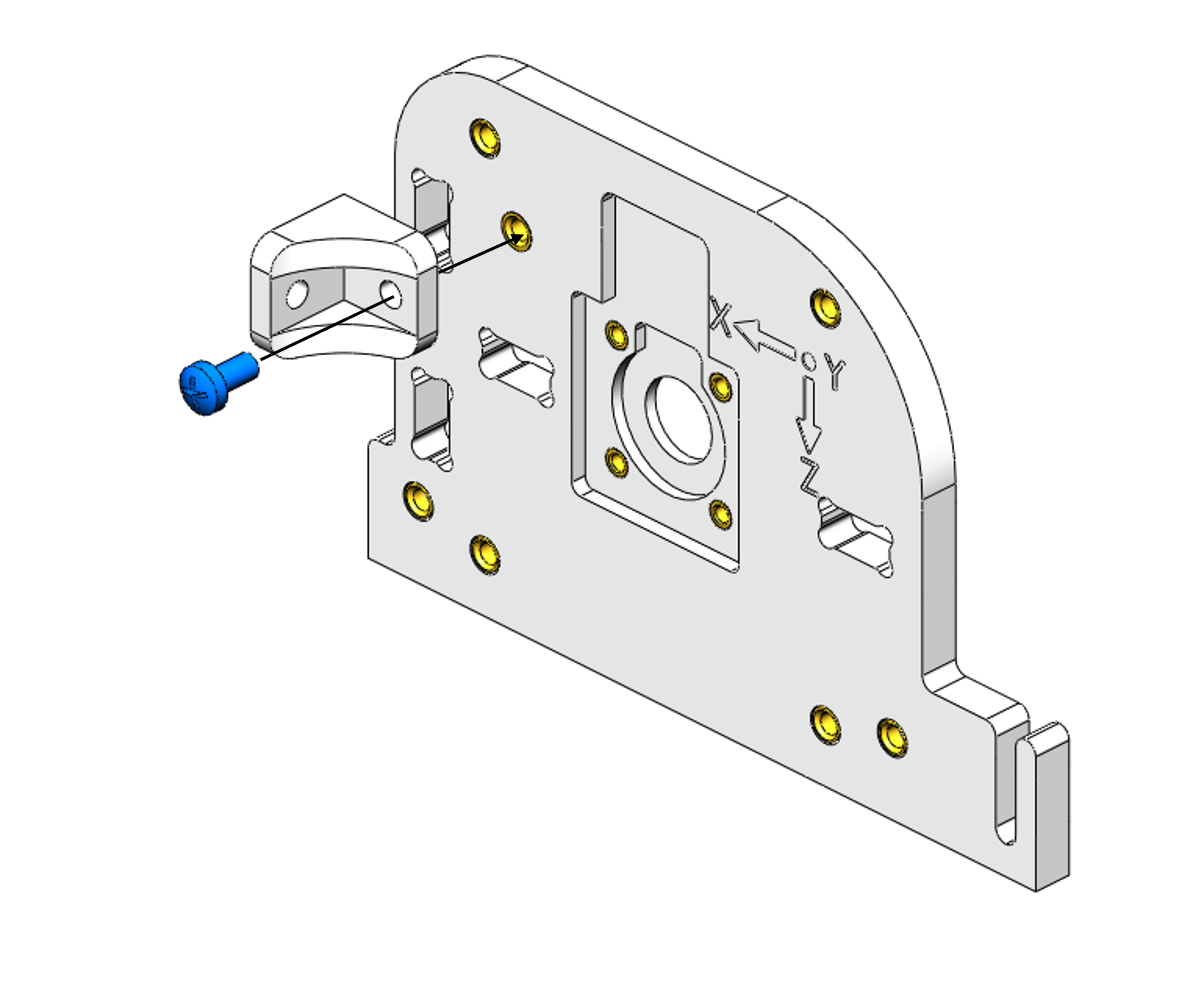

2. С обратной стороны стенки прикрутить уголок с помощью одного винта М3х6 (рисунок 3).



   Рисунок 3. Стенка корпуса маховиков с уголком.

3. Ко второй стенке со стороны, где выгравирована Y, прикрутить уголок с помощью одного винта М3х6 (рисунок 4).



   Рисунок 4. Стенка корпуса маховиков с уголком.

4. С обратной стороны корпуса прикрутить два уголка с помощью двух винтов М3х6 (рисунок 5).

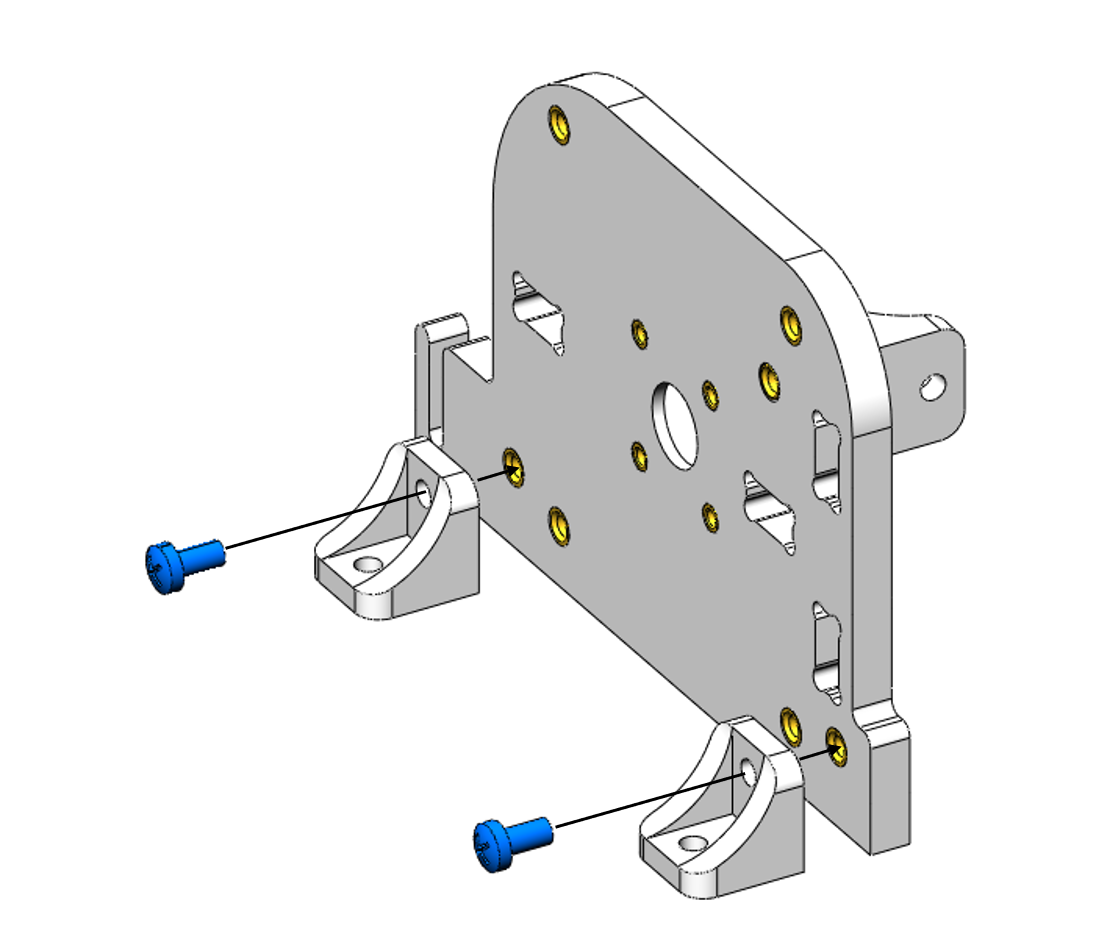

   Рисунок 5. Стенка корпуса маховиков с двумя уголками.

Сборка маховика

подсказка

При сборке одноосной конфигурации, пожалуйста, используйте маховик с наименьшей длиной провода.

1. К основанию корпуса прикрутить четыре латунные стойки PCHSN-5 (рисунок 6).



   Рисунок 6. Основание корпуса маховика.

2. С помощью четырех латунных стоек PCHSN-5 соединить рамку корпуса с платой управляющего двигателя-маховика (рисунок 7).

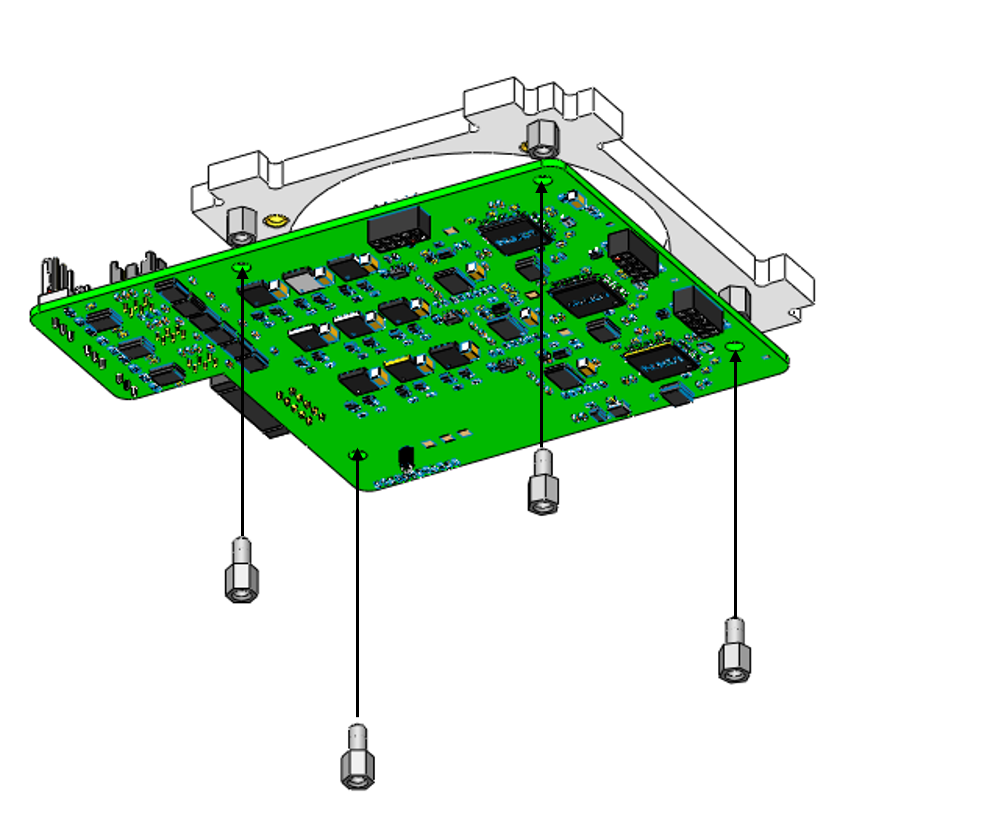

   Рисунок 7. Соединение корпуса основного маховика с платой управляющего двигателя-маховика.

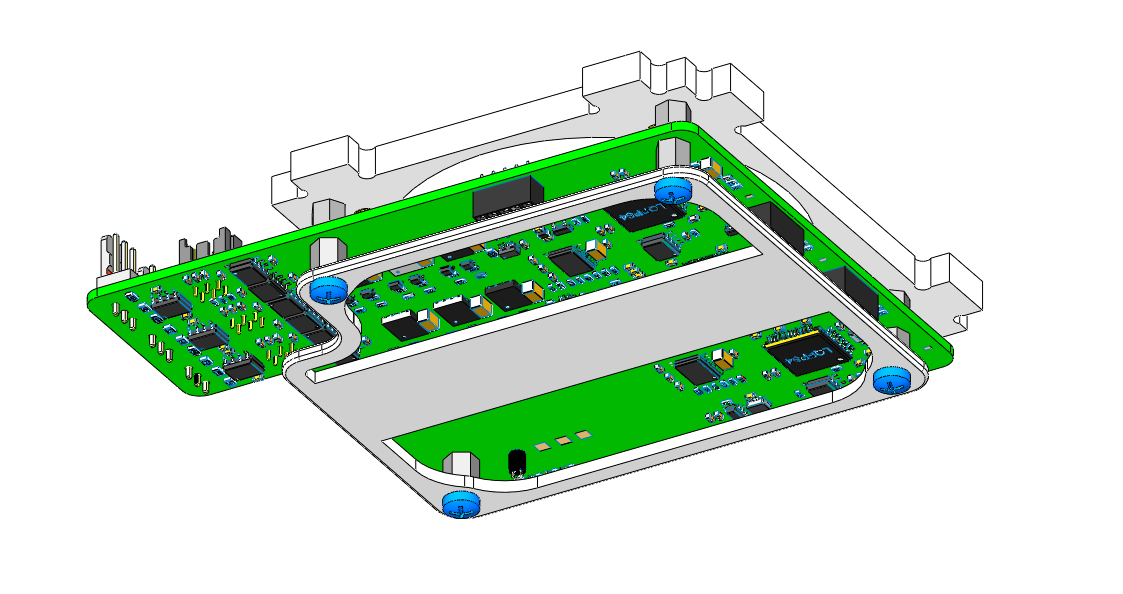

3. Закрыть плату рамкой корпуса с помощью четырех винтов М3х6 (рисунок 8).





   Рисунок 8. Соединение рамки корпуса с платой управляющего двигателя-маховика.

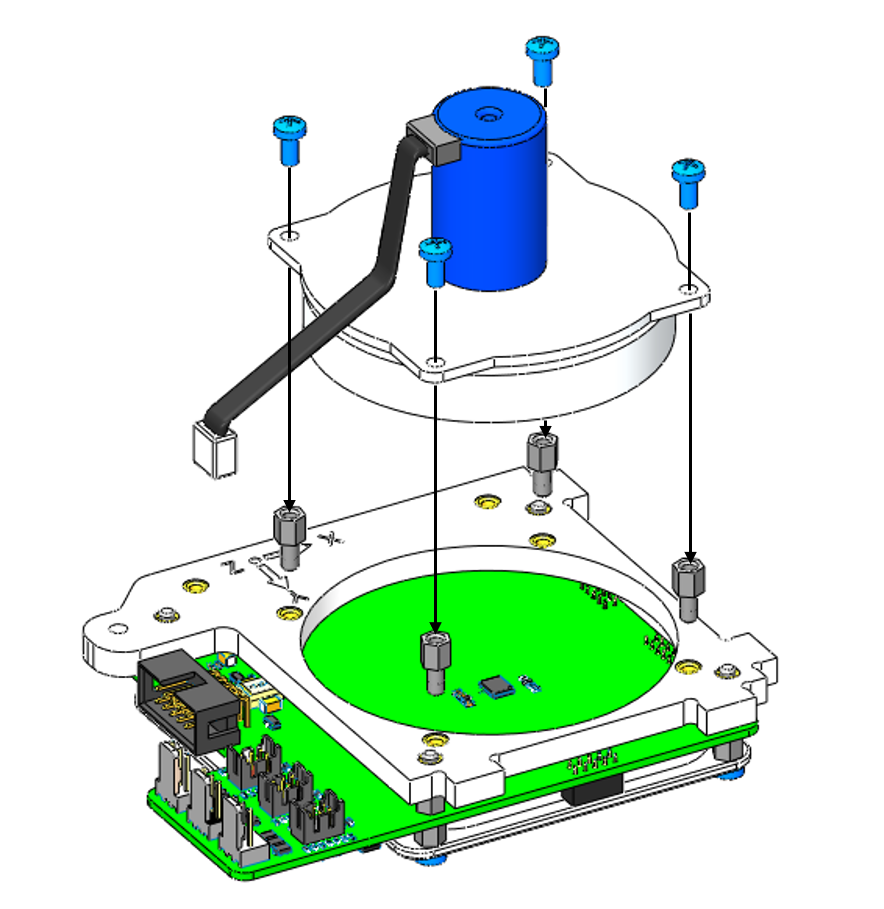

4. С помощью четырех винтов М3х6 и четырех латунных стоек PCHSN-5 соединить маховик с основанием. Подключить шлейф маховика к центральному разъему на плате (рисунок 9).



   Рисунок 9. Стенка корпуса маховиков с двумя уголками.

5. С помощью винта М3х6 соединить уголок с основанием (рисунок 10).



   Рисунок 10. Соединение уголка с основанием.

Сборка системы электропитания

1. С помощью трех винтов М3х6 прикрутить плату системы электропитания к корпусу так, чтобы область для аккумуляторных батарей находилась в вырезе (рисунок 11).



   Рисунок 11. Плата системы электропитания с основанием модуля.

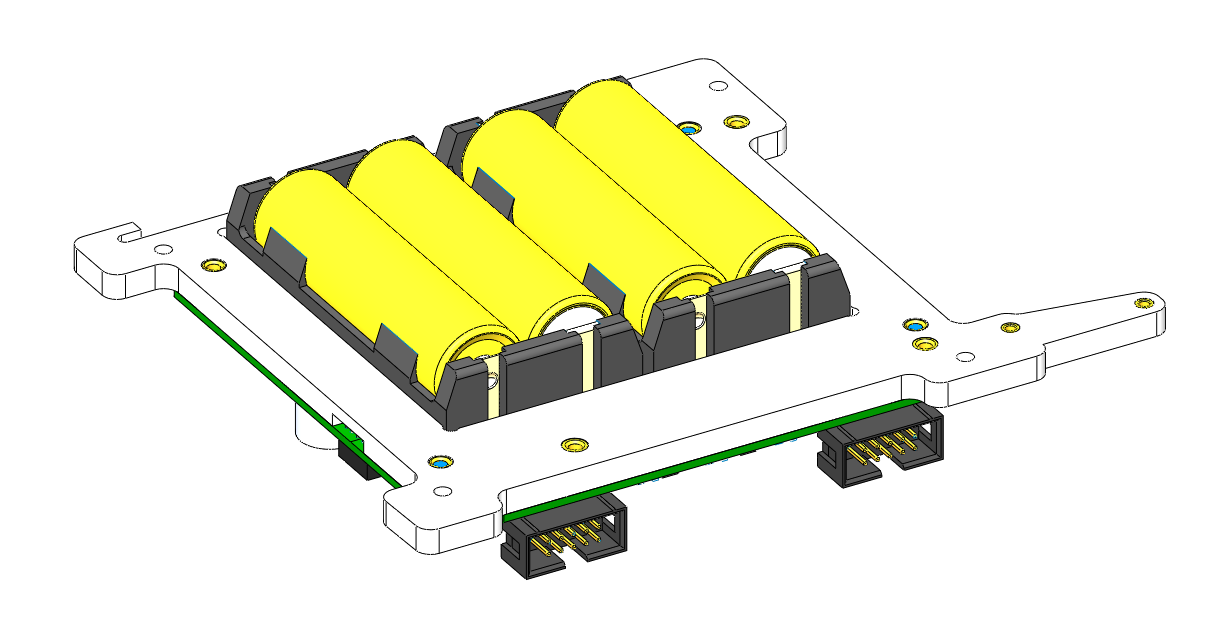

2. Вставить четыре батарейки в разъемы, соблюдая полярность (знак «+» на батарейке соответствует знаку «+» на разъеме, аналогично со знаками «-») (рисунок 12).



   Рисунок 12. Положение батареек.

3. С помощью двух винтов М2х6 соединить плату-переходник для камеры с выпуклой частью основания (рисунок 13).



   Рисунок 13. Соединение платы-переходника для камеры с основанием.

Общая сборка

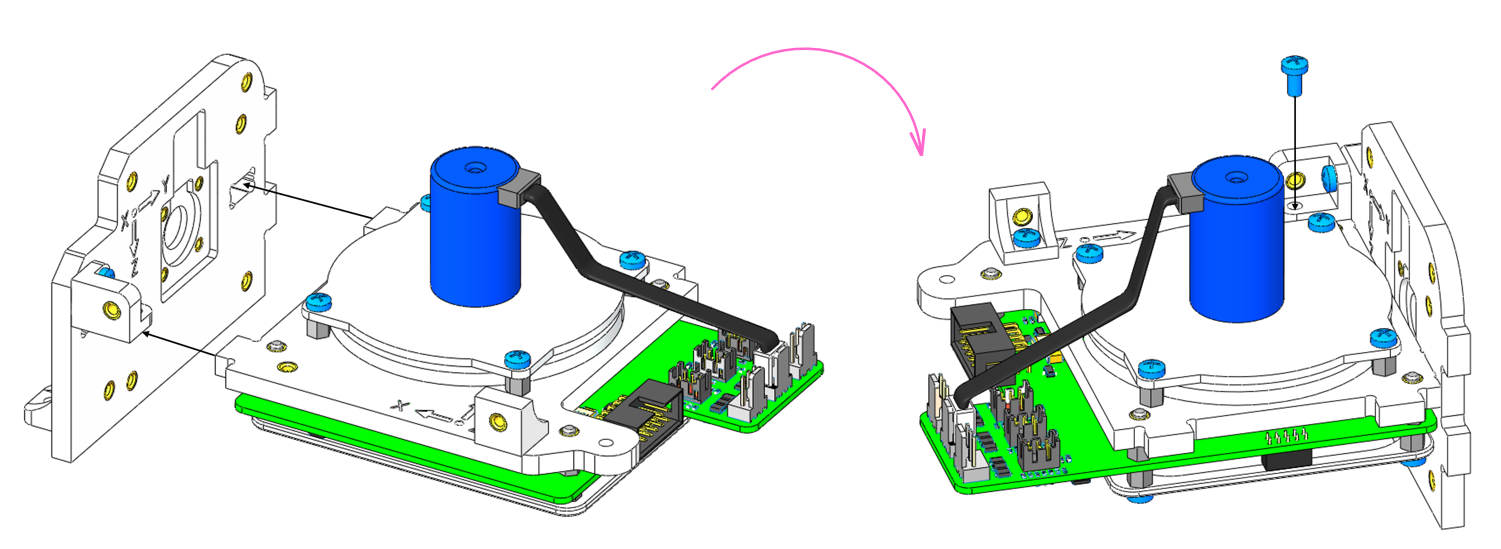

1. Боковую стенку с гравировкой X соединить с маховиком с помощью винта М3х6 в уголке (рисунок 14).



   Рисунок 14. Соединение боковой стенки Х.

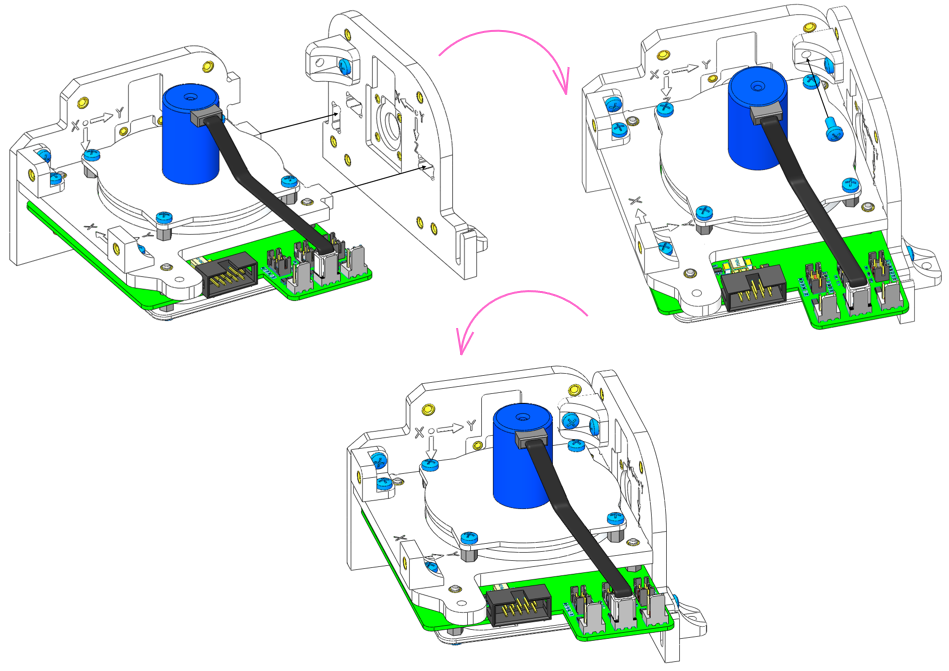

2. Боковую стенку с гравировкой Y соединить с блоком маховиков с помощью винта М3х6 в уголке. Подсоединить шлейф маховика к плате через центральный разъем (рисунок 15).



   Рисунок 15. Соединение боковой стенки Y.

3. К блоку маховика в выступающий угол вкрутить винт М3х10 с латунной стойкой PCHSS-30. Через уголки соединить блок управляющего двигателя-маховика с блоком системы электропитания с помощью трех винтов М3х6 и одного винта М3х10 (рисунок 16).



   Рисунок 16. Соединение блоков управляющего двигателя-маховика и системы электропитания.

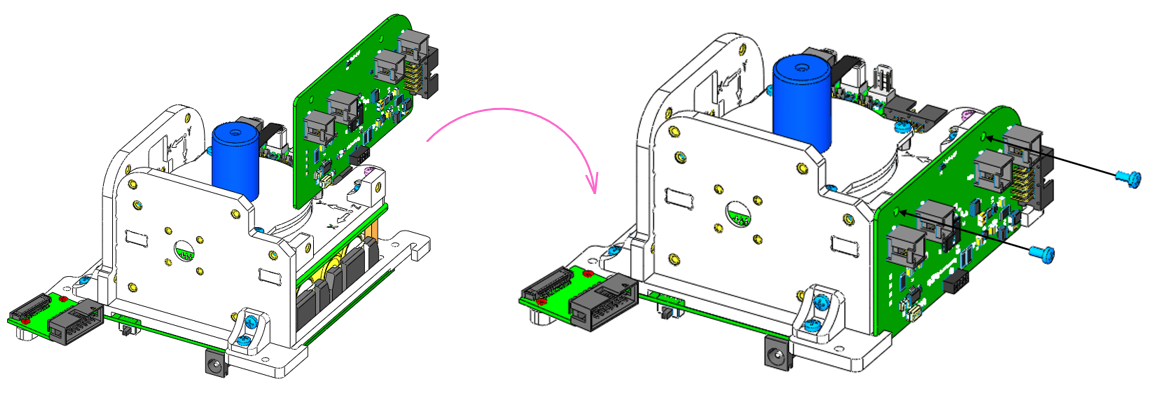

4. С помощью двух винтов М3х6 соединить плату солнечных датчиков с модулем (рисунок 17).



   Рисунок 17. Соединение платы солнечных датчиков с модулем.
