Сборка Средней части

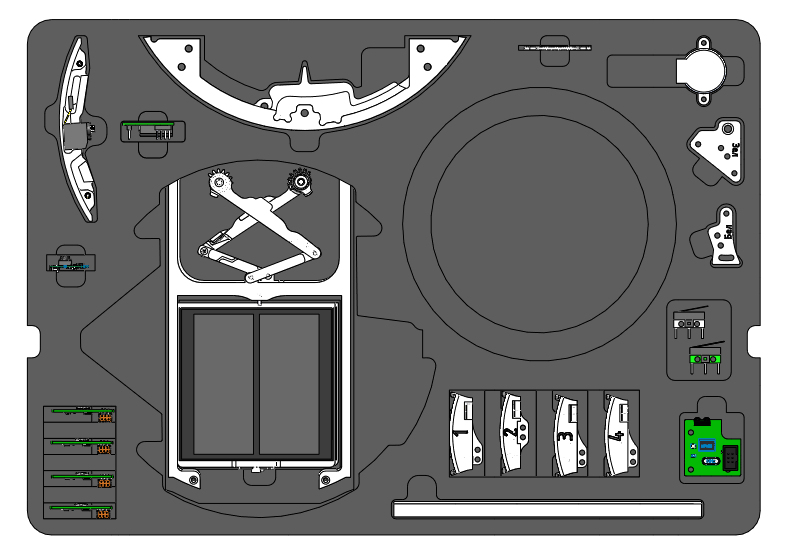

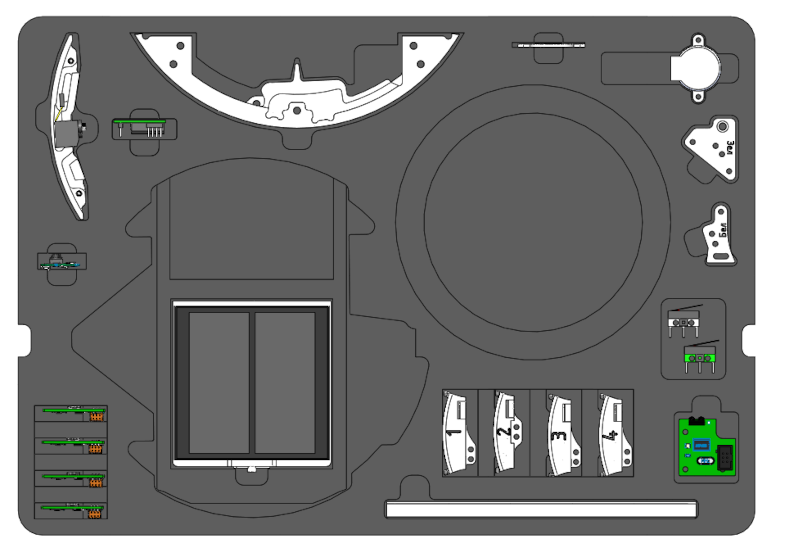

Для сборки данной части конструктора Вам необходимо использовать четвертый ложемент с деталями (рисунок 1).

Рисунок 1. Компоненты, необходимые для сборки средней части конструктора.

Компоненты, необходимые для сборки:

• Солнечный датчик – 4 шт.;
• Плата камеры – 1 шт.;
• Шаговый двигатель – 1 шт.;
• Солнечная панель – 2 шт.;
• Концевой выключатель – 2 шт.;
• Плата драйвера шагового двигателя – 1 шт.;
• Плата ВЧ – 1 шт.;
• Винты М2х6 – 2 шт.;
• Винты М2х8 – 8 шт.;
• Винты М3х6 – 22 шт.;
• Винты М3х10 – 16 шт.;
• Латунная стойка PCHSN-12 –4 шт.

Порядок сборки

Сборка солнечных датчиков

1. 1. Соединить плату солнечного датчика №1 с корпусом под цифрой 1 с помощью двух винтов М3х6 (рисунок 2).

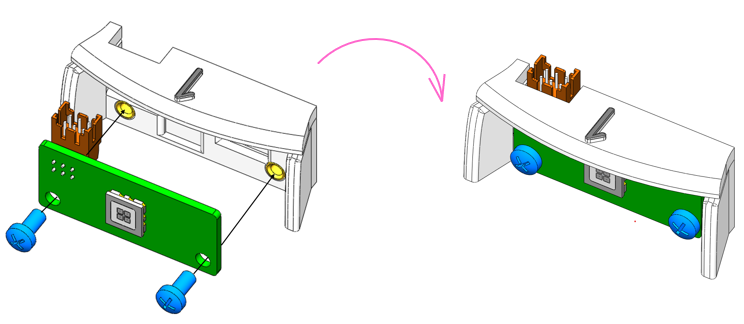

   Рисунок 2. Сборка солнечного датчик №1.

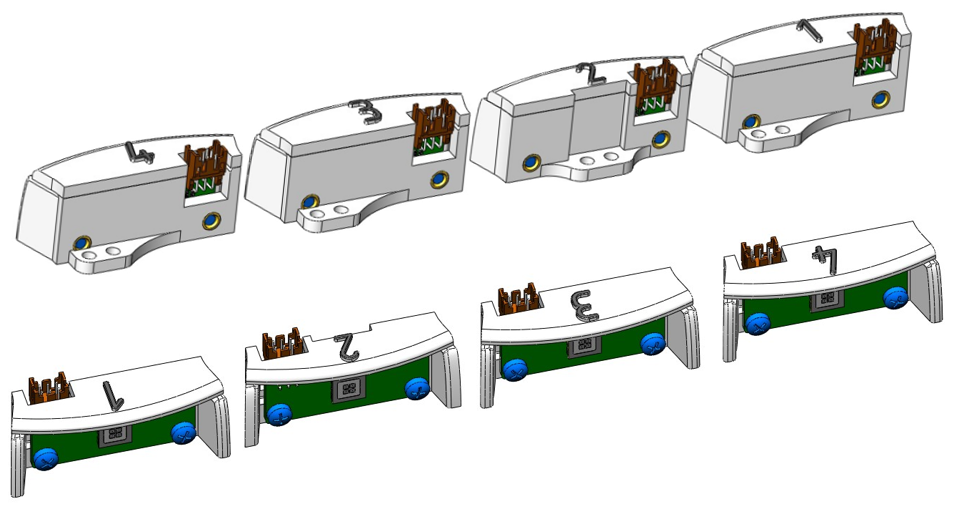

2. Соединить платы остальных солнечных датчиков с соответствующими им корпусами с помощью двух винтов М3х6 для каждого датчика (рисунок 3).



   Рисунок 3. Сборка солнечных датчиков.

осторожно

Обратите внимание, что плату солнечного датчика нужно вкладывать в корпус снизу вверх, состыковывая разъем с вырезом на корпусе.

Сборка солнечных панелей

осторожно

Как и при работе с любой космической техникой, при сборке солнечных панелей необходимо быть аккуратными и внимательными!

1. Вставить панель в каркас от внутренней стенки к внешней (рисунок 4).



   Рисунок 4. Сборка нижней солнечной панели.

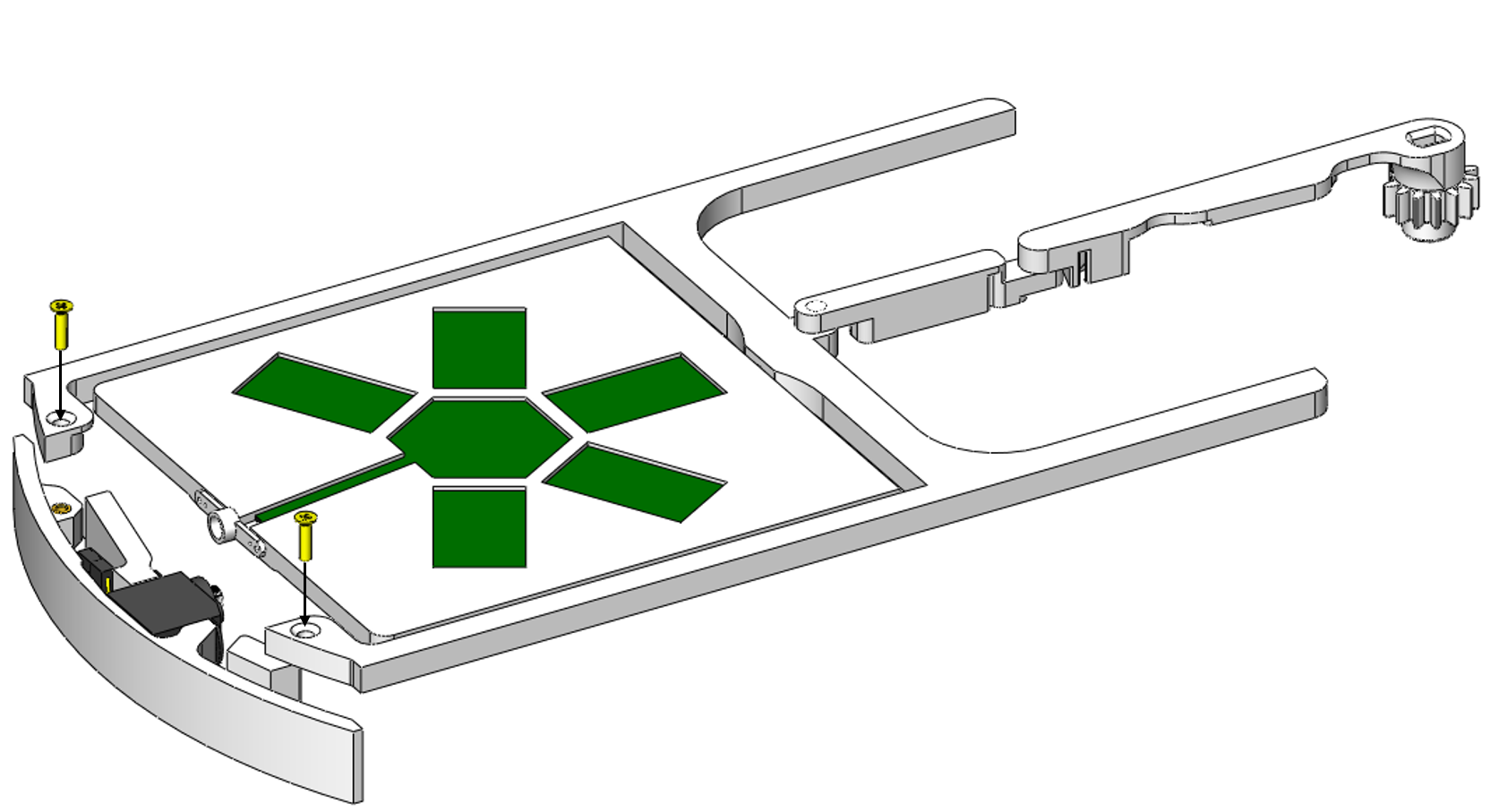

2. Подключить провода системы поворота панели. Соединить механизм раскрытия нижней солнечной панели и стенку с помощью двух винтов М2х8. Провода раскрытия солнечной панели должны находиться внизу (рисунок 5).



   Рисунок 5. Сборка каркаса нижней солнечной панели.

подсказка

Обратите внимание: если на стенке солнечной панели в пазе для проводов есть углубление, это нижняя солнечная панель (рисунок 6). Кроме того, на механизме нижней солнечной панели находится паз для сервопривода!

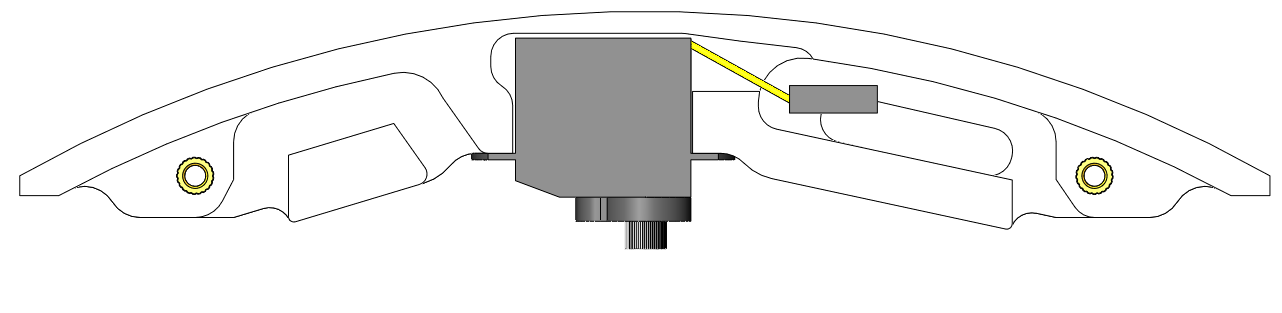

Рисунок 6. Стенка нижней солнечной панели.

3. Вставить панель в каркас от внутренней стенки к внешней (рисунок 7).

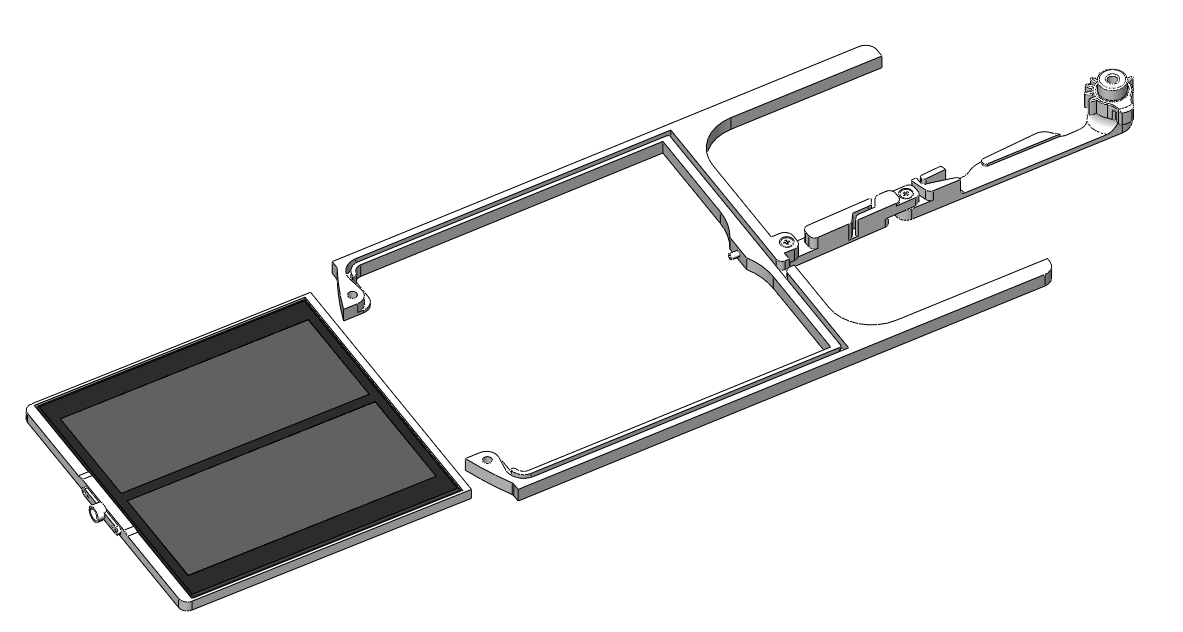

   Рисунок 7. Сборка верхней солнечной панели.

4. Соединить механизм раскрытия верхней солнечной панели и стенку с помощью двух винтов М2х8 (рисунок 8).



   Рисунок 8. Сборка каркаса верхней солнечной панели.

Сборка дуг

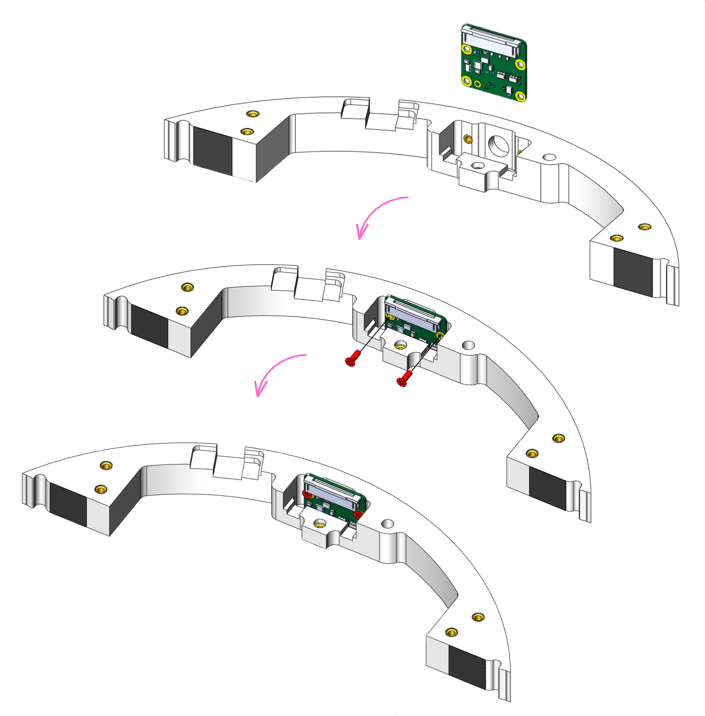

1. Соединить плату камеры с передней дугой с помощью двух винтов М2х6 (рисунок 9).



   Рисунок 9. Сборка камеры.

2. Отклеить скотч на боковых гранях передней дуги и приклеить к ним направляющие (рисунок 10).

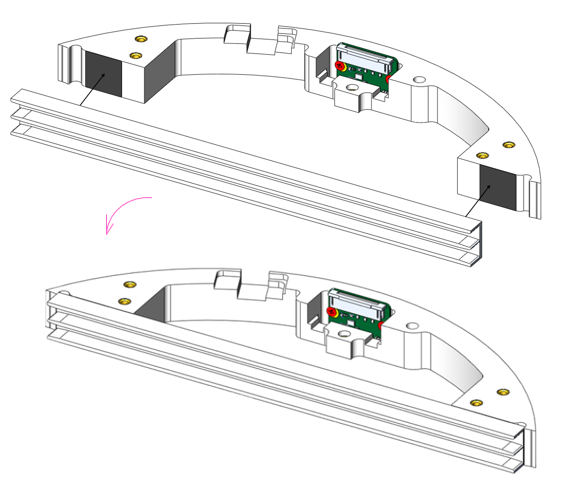

   Рисунок 10. Сборка передней дуги.

3. Отклеить скотч на боковых гранях задней дуги и приклеить к ним направляющие (рисунок 11)

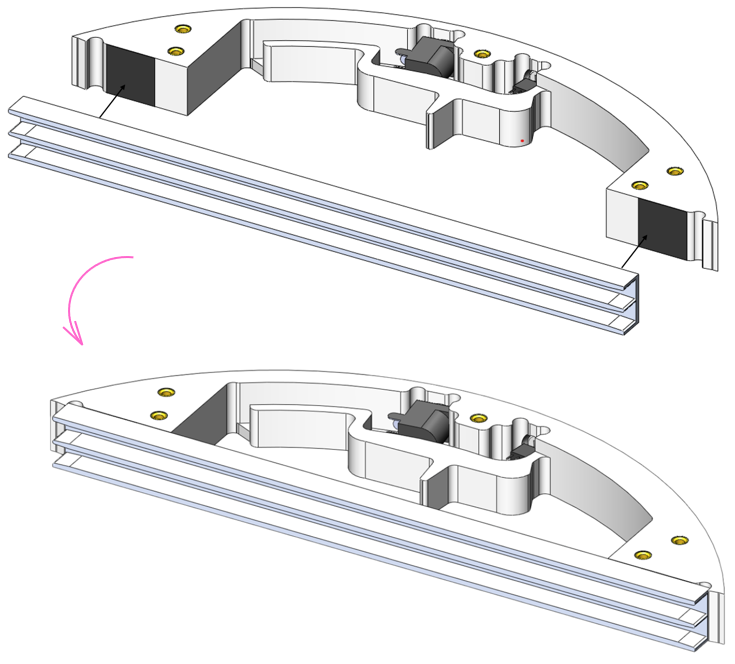

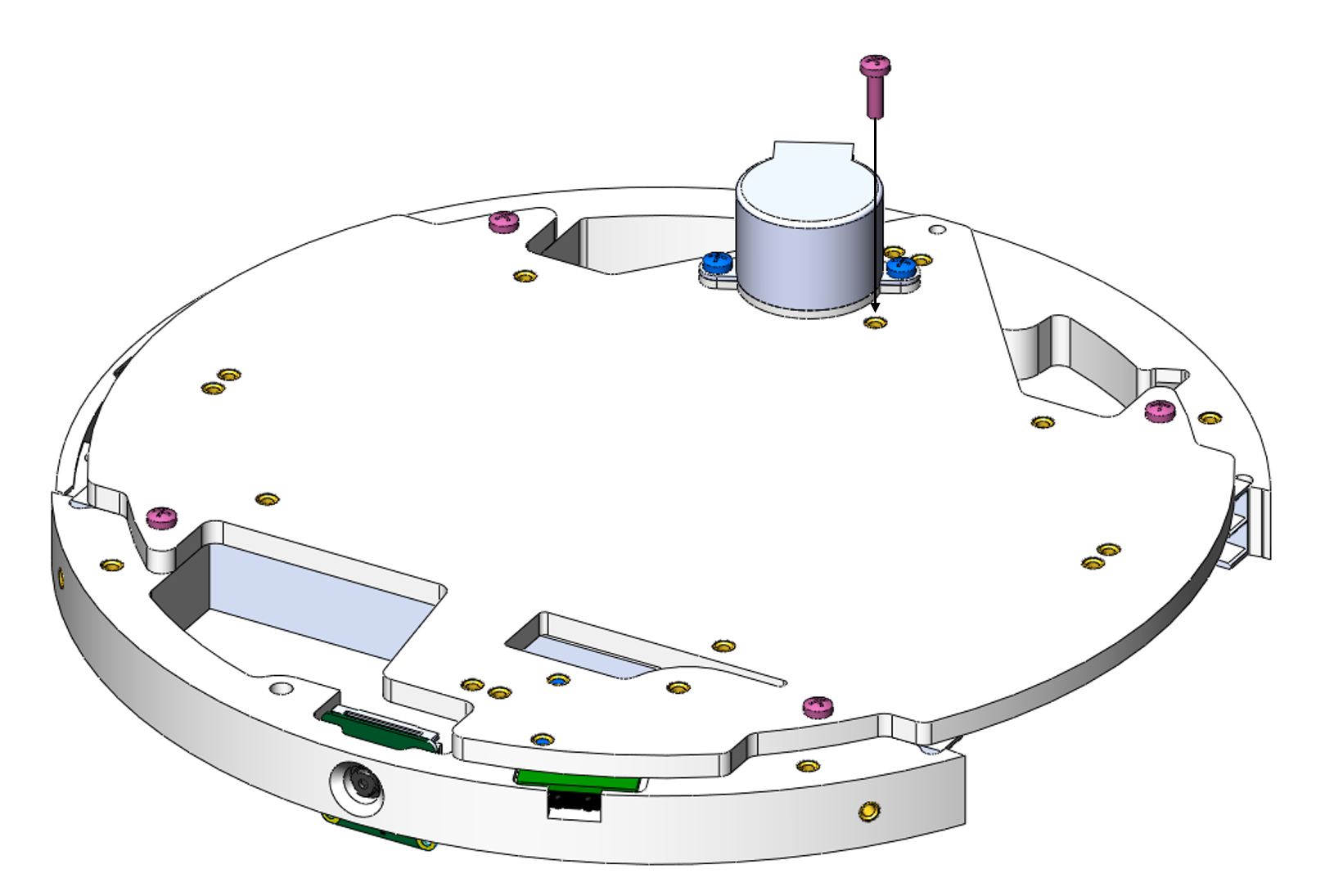

   Рисунок 11. Сборка задней дуги.

Общая сборка

1. На нижнее основание прикрутить плату ВЧ на два винта М3х6 (рисунок 12).

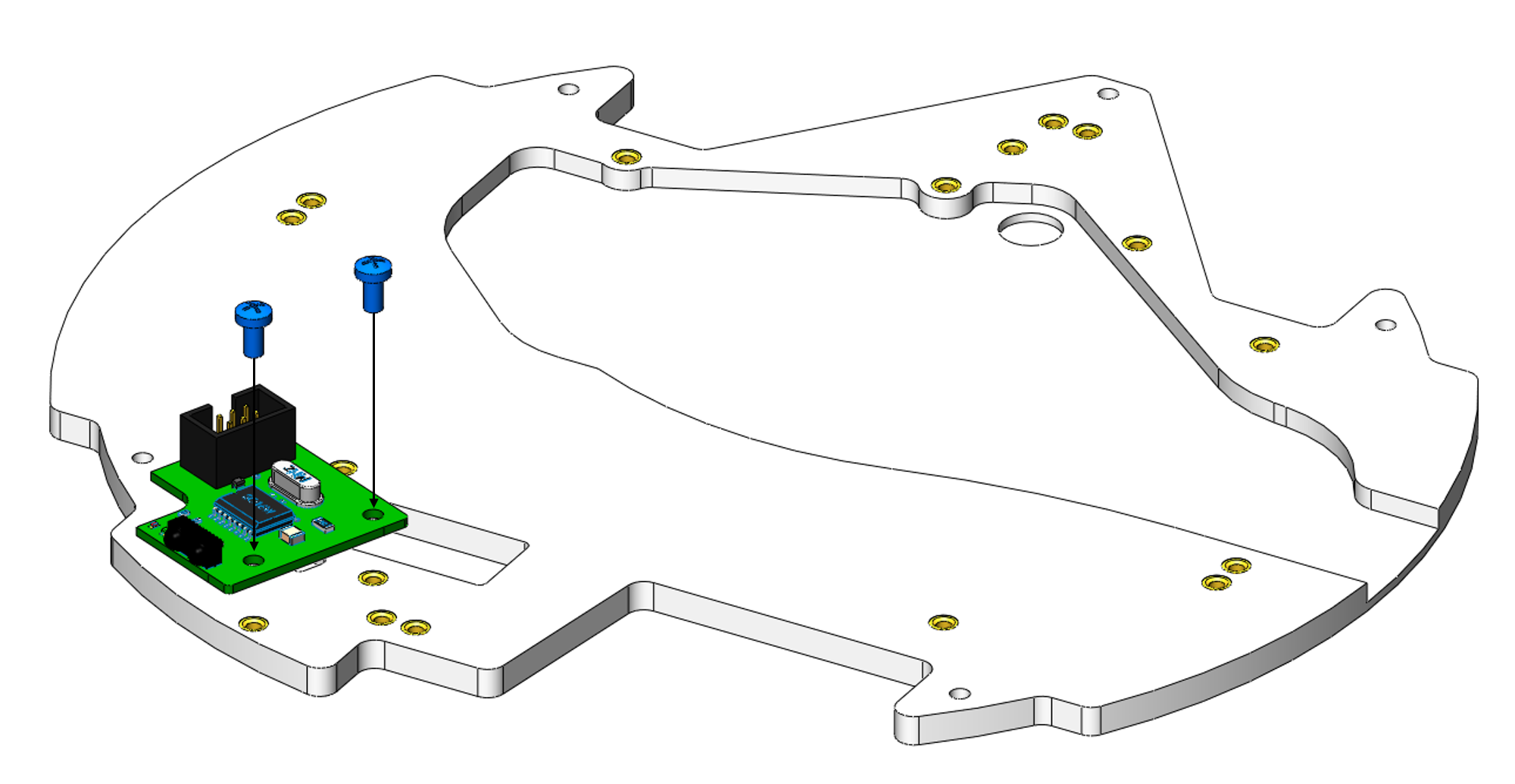

   Рисунок 12. Крепление платы ВЧ.

2. С обратной стороны с помощью двух винтов М3х6 и прокладки присоединить к корпусу шаговый двигатель (рисунок 13).

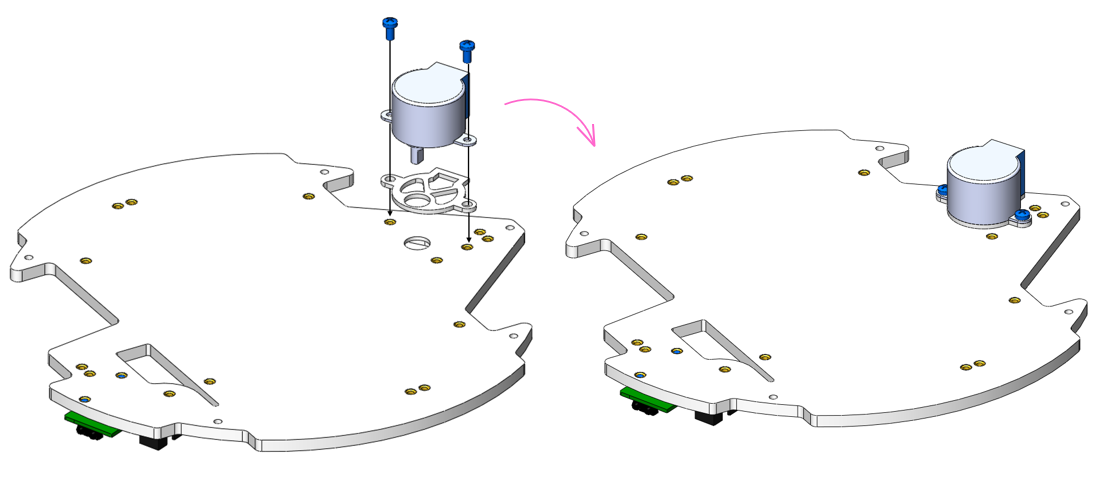

   Рисунок 13. Крепление шагового двигателя.

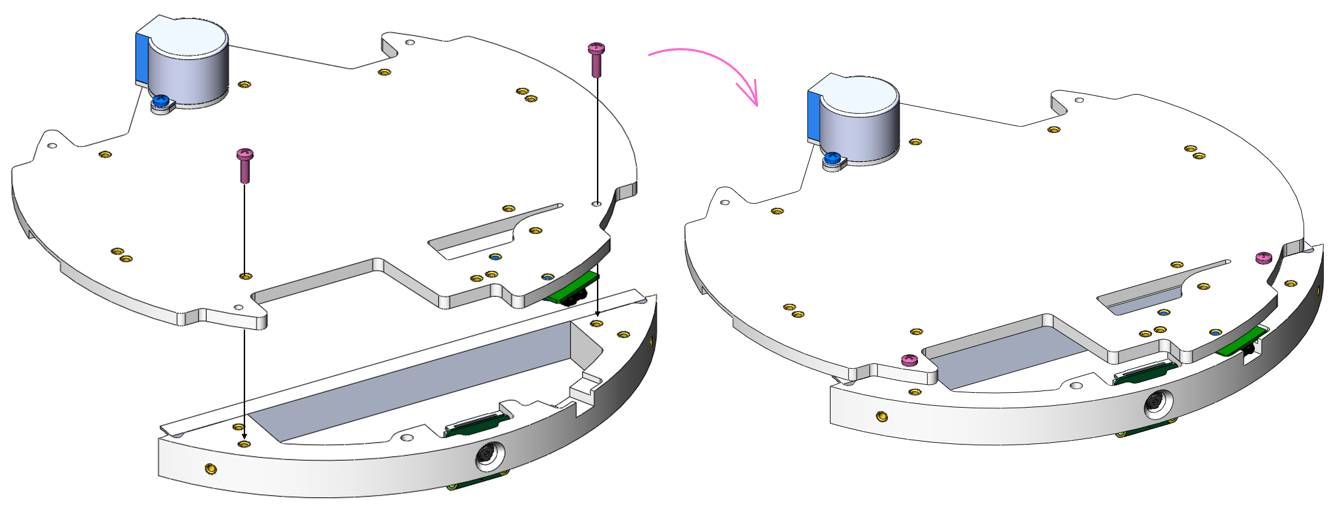

3. Соединить переднюю дугу, на которой находится камера, с корпусом с помощью двух винтов М3х10 (рисунок 14).



   Рисунок 14. Крепление передней дуги.

4. Вставить нижнюю солнечную панель в нижнюю направляющую корпуса передней дуги. После этого подсоедините нижнюю направляющую задней дуги, параллельно насадите шестеренку на вал внутри дуги (рисунок 15).

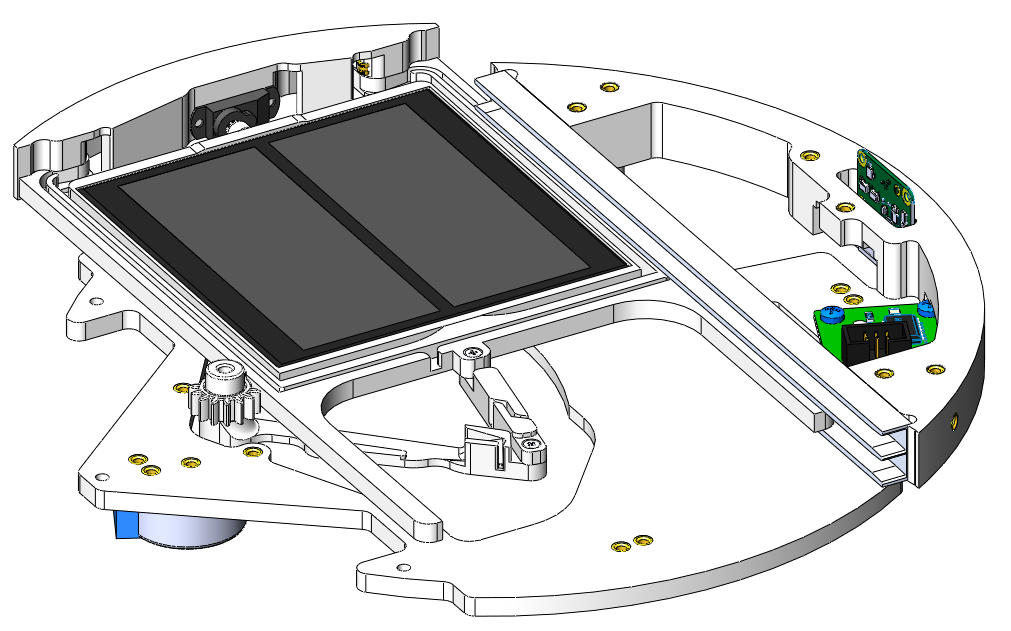

   Рисунок 15. Крепление нижней солнечной панели.

5. Закрепите дуги двумя винтами М3х10 с обратной стороны (рисунок 16).

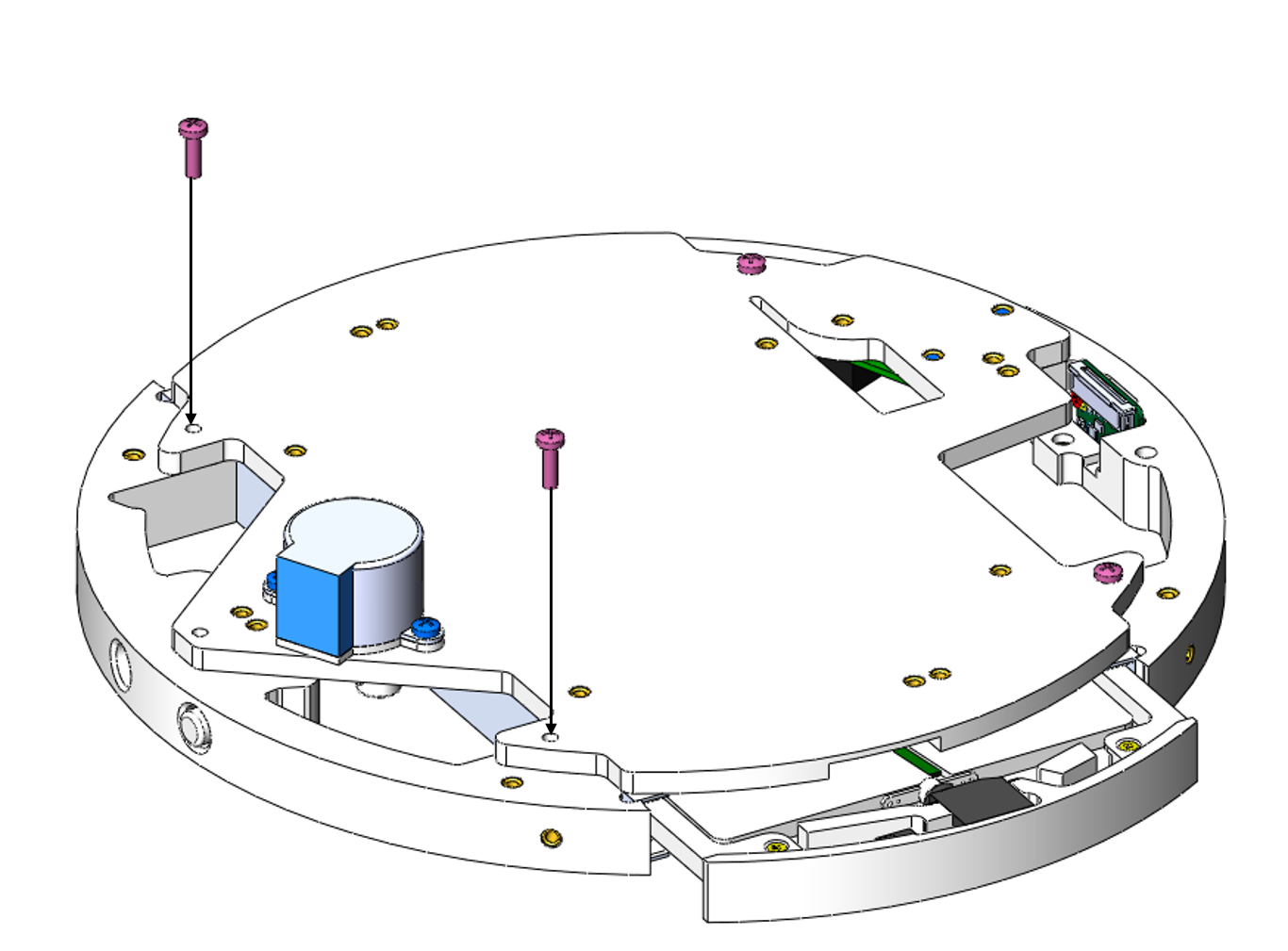

   Рисунок 16. Крепление дуг.

6. Вставить верхнюю солнечную панель в верхние направляющие. Продвинуть ее к центру и сверху дуги поставить шестеренку (рисунок 17).

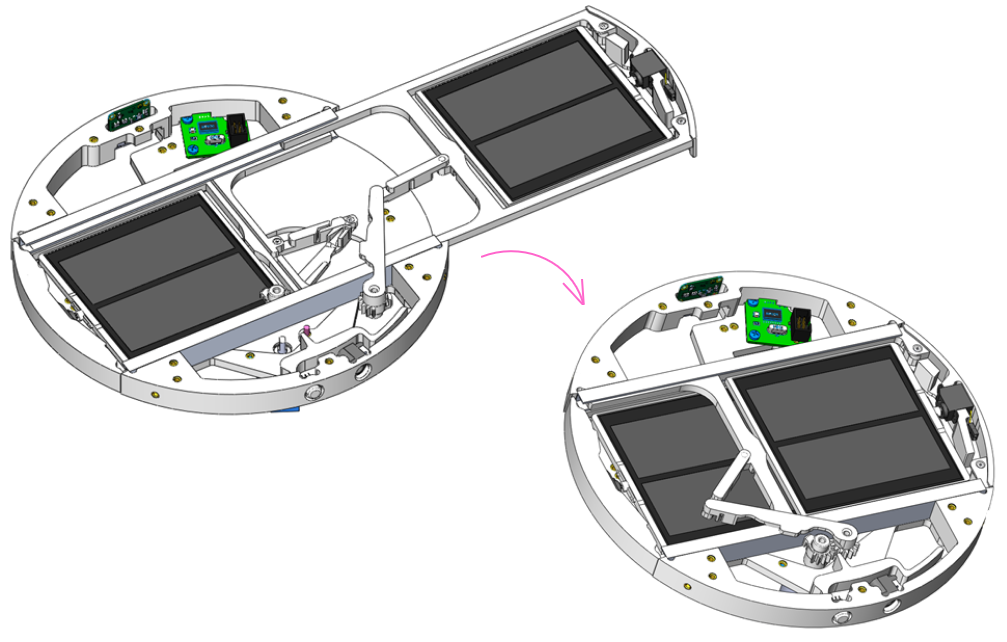

   Рисунок 17. Установка верхней солнечной панели.

7. Закрепить верхнюю солнечную панель одним винтом М3х10 с обратной стороны (рисунок 18).



   Рисунок 18. Крепление верхней солнечной панели.

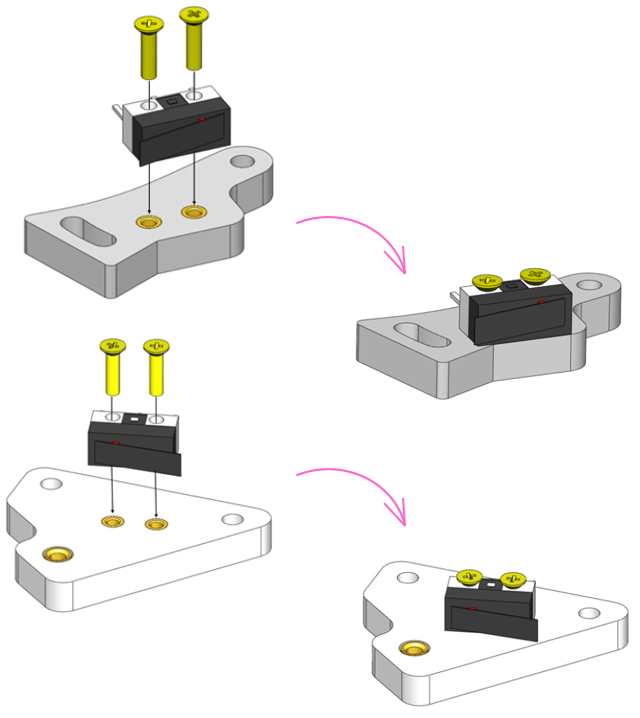

8. С помощью четырех винтов М2х8 соединить концевые выключатели с элементами корпуса (рисунок 19).



   Рисунок 19. Сборка концевых выключателей.

осторожно

Обратите внимание: концевой выключатель с коротким проводом крепится к большей детали, а с длинным проводом - к меньшей.

9. С помощью шести винтов М3х10 соединить концевые выключатели с основным корпусом (рисунок 20).

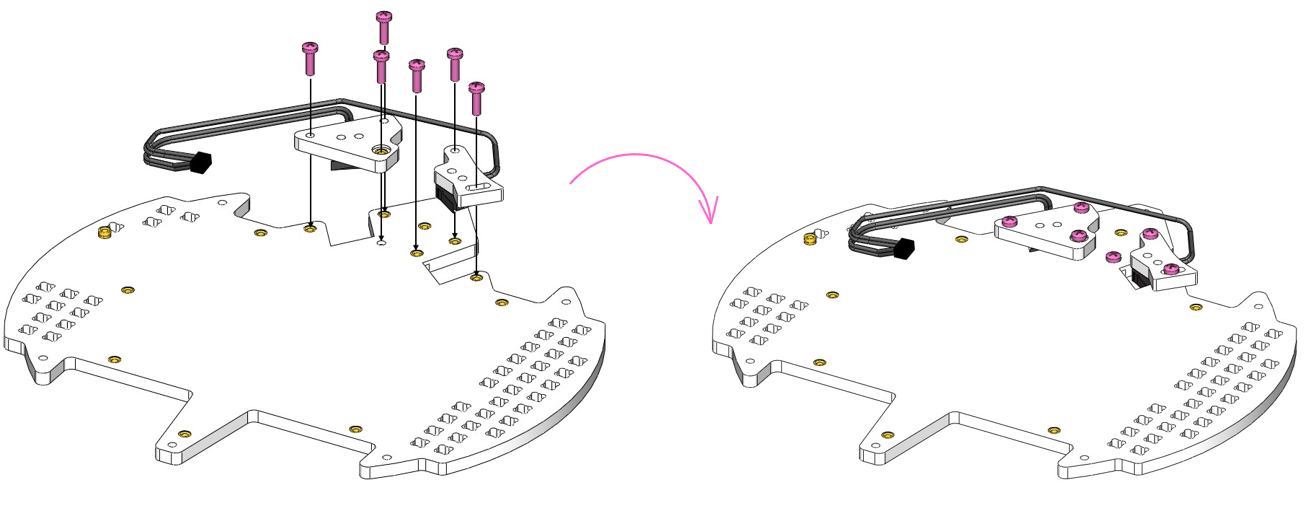

   Рисунок 20. Крепление концевых выключателей.

осторожно

Обратите внимание на расположение концевых выключателей: если расположить корпус камерой к себе, то зеленый выключатель будет слева, а белый справа!

10. Закрыть крышкой корпус солнечных панелей при помощи шести винтов М3х10 (рисунок 21).

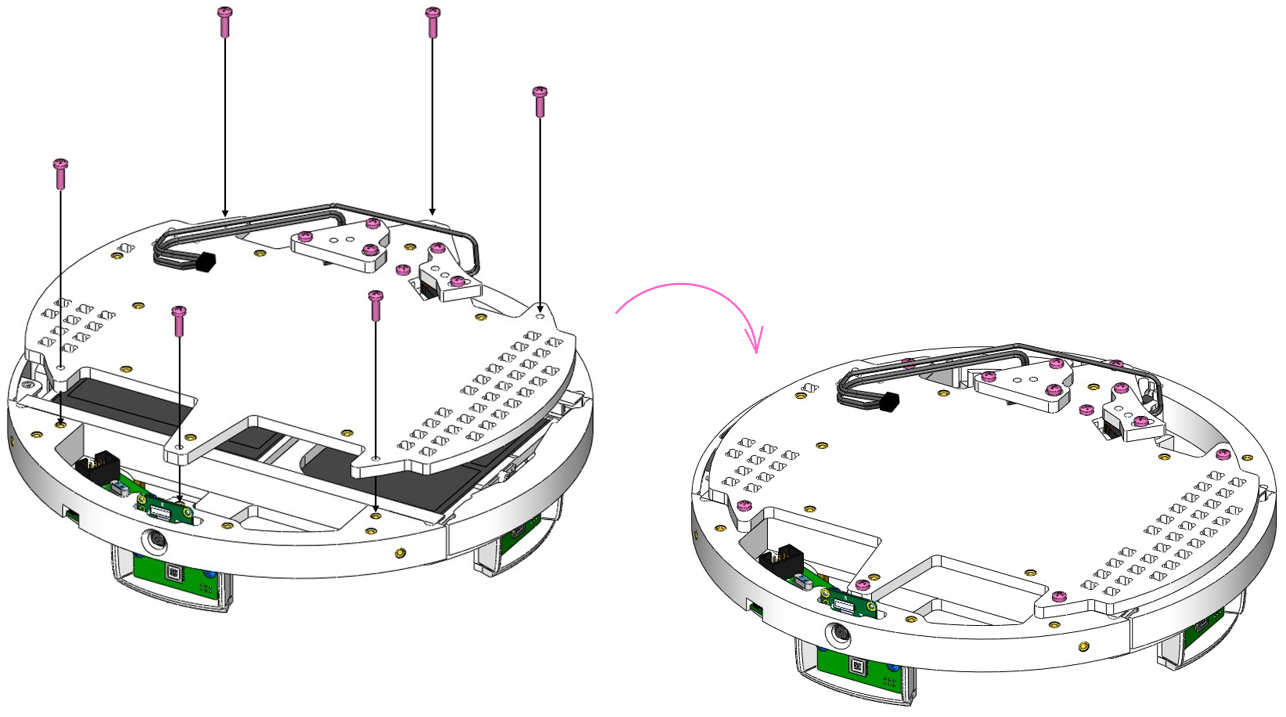

    Рисунок 21. Крышка корпуса солнечных панелей.

11. Используя два винта М3х6, присоединить плату драйвера шагового двигателя к корпусу конструктора (рисунок 22).

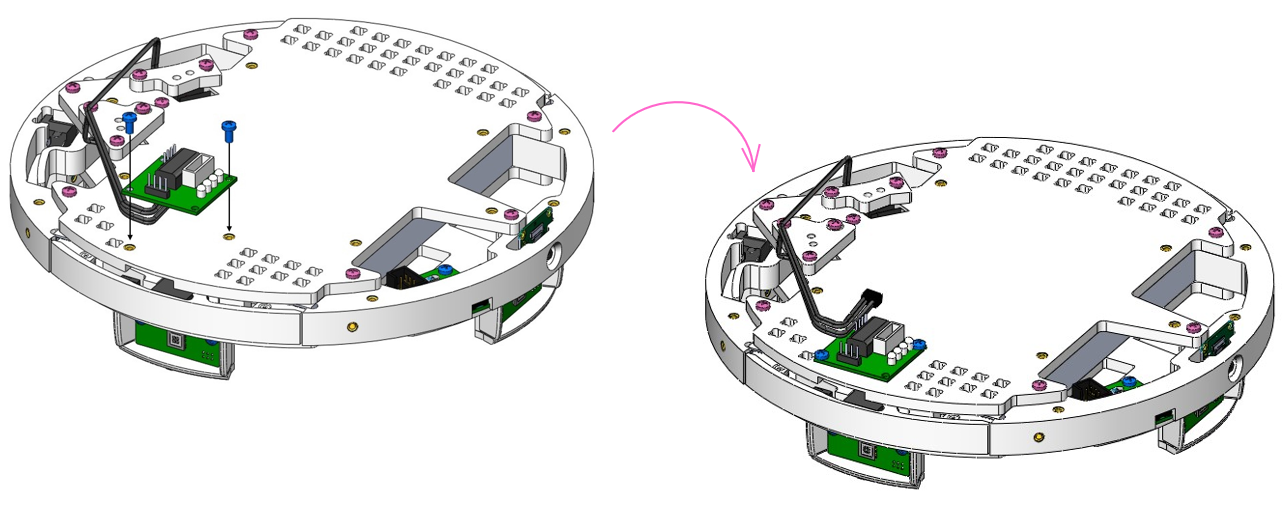

    Рисунок 22. Крепление платы драйвера шагового двигателя.

12. С помощью восьми винтов М3х6 соединить солнечные датчики с корпусом конструктора (рисунок 23).

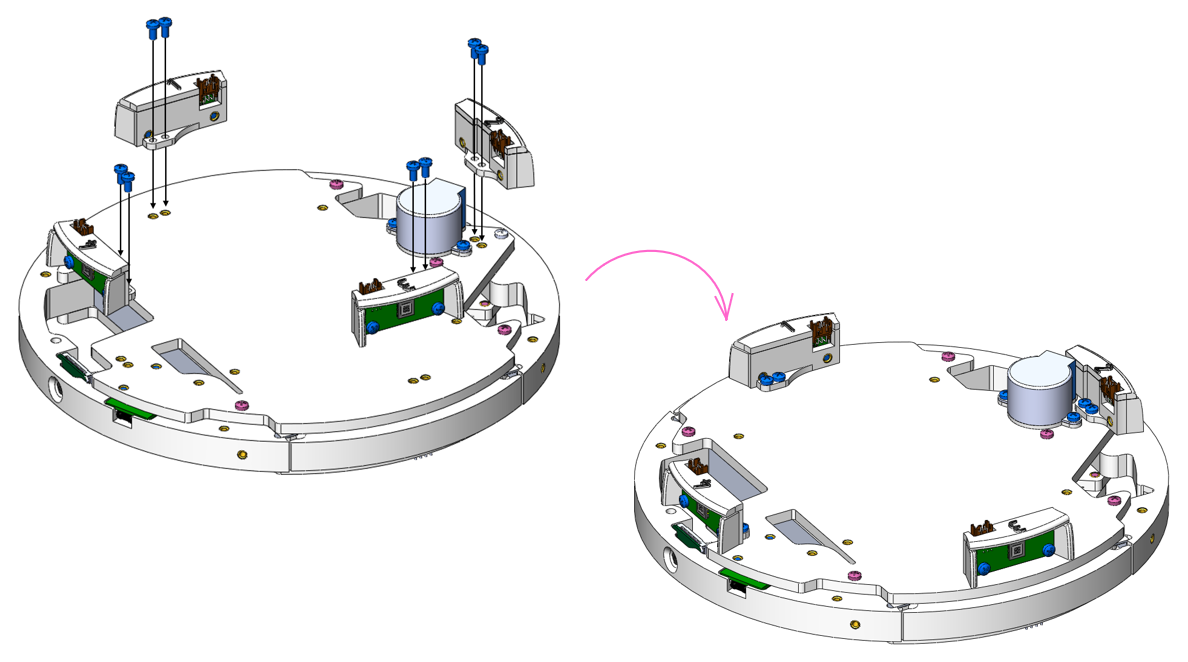

    Рисунок 23. Крепление солнечных датчиков.

осторожно

Обратите внимание на то, что нумерация солнечных датчиков идет по часовой стрелке. Солнечный датчик №2 находится рядом с шаговым двигателем, а датчик №4 напротив, и располагается над камерой.

13. Со стороны солнечных датчиков вкрутить в корпус четыре латунные стойки PCHSN-12 (рисунок 24).

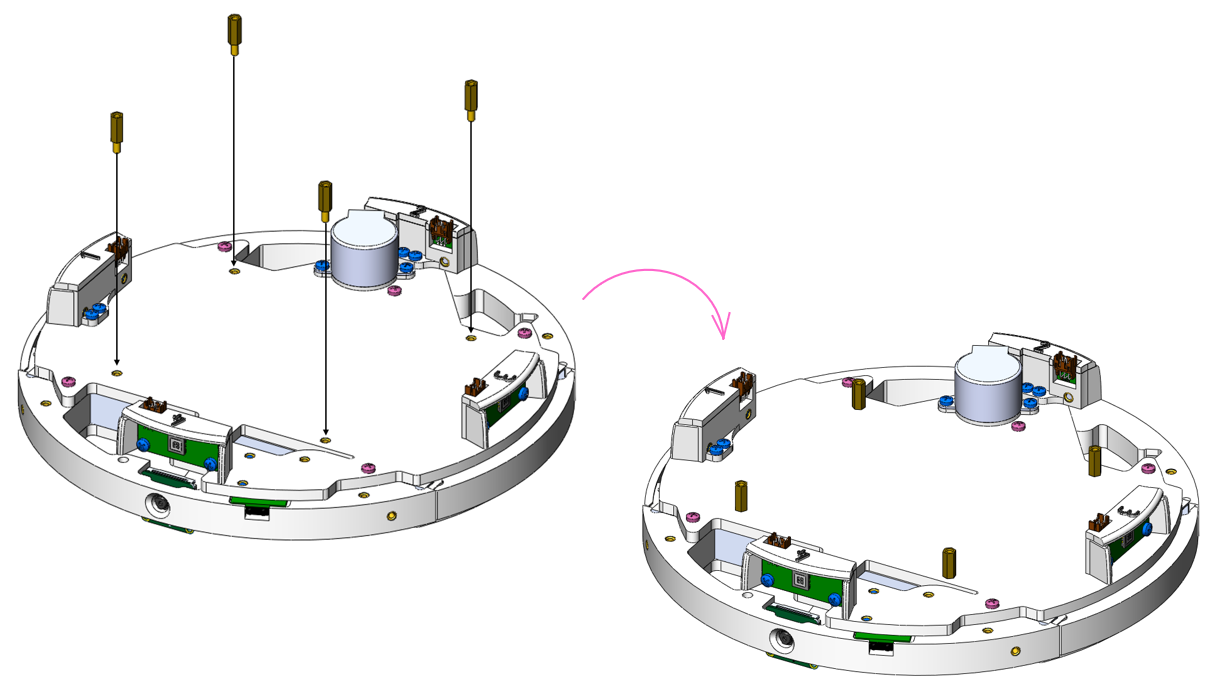

    Рисунок 24. Установка латунных стоек на среднюю часть.
