Сборка наземных модулей связи

Для сборки данной части конструктора Вам необходимо использовать детали из второго и третьего ложементов.

Компоненты, необходимые для сборки:

• Плата наземного модуля УКВ – 1 шт.;
• Антенна – 1 шт.;
• Плата наземного модуля ВЧ – 1 шт.;
• 2 части корпуса УКВ;
• 2 части (полусферы) корпуса модуля ВЧ;
• Винты М3х6 – 8 шт.;
• Подставка для наземного модуля ВЧ – 1 шт.;
• Петля-винт М4.

Порядок сборки

Сборка наземного модуля ультракоротких волн

1. Совместить плату модуля УКВ с разъемами на верхнем основании (рисунок 1).

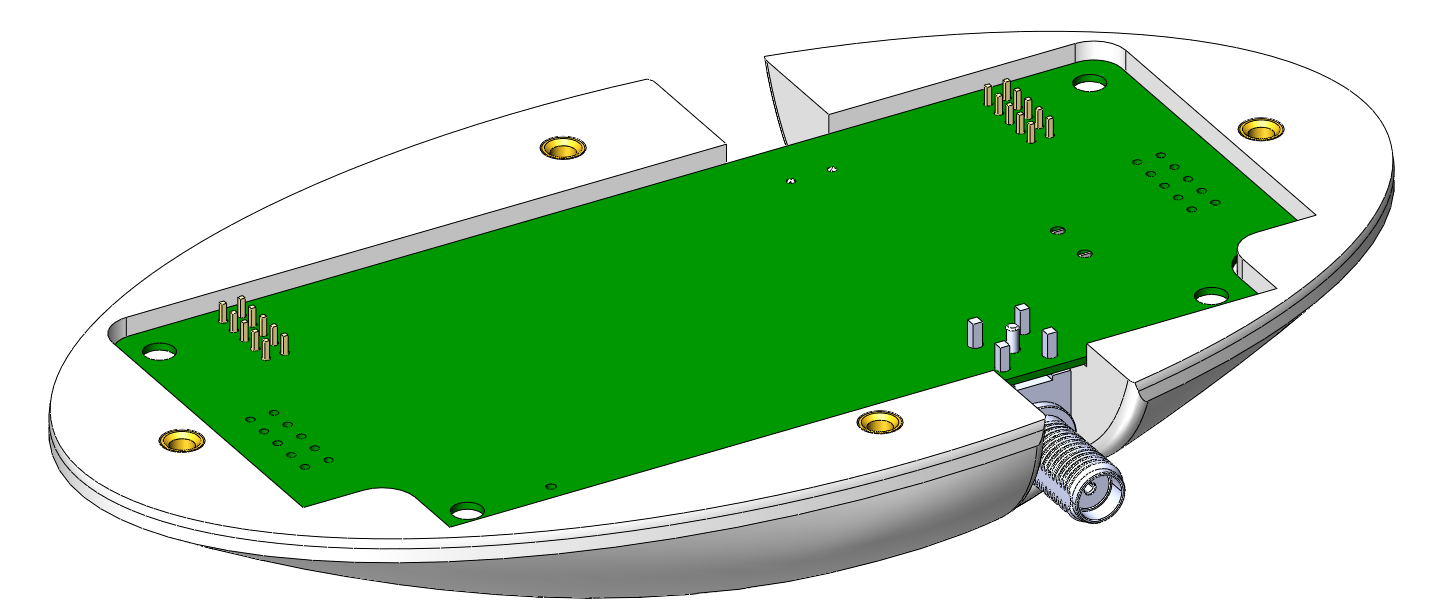

   Рисунок 1. Расположение платы модуля УКВ.

2. Накрыть нижней деталью и соединить их четырьмя винтами М3х6 с потайной головкой со стороны нижнего основания (рисунок 2).

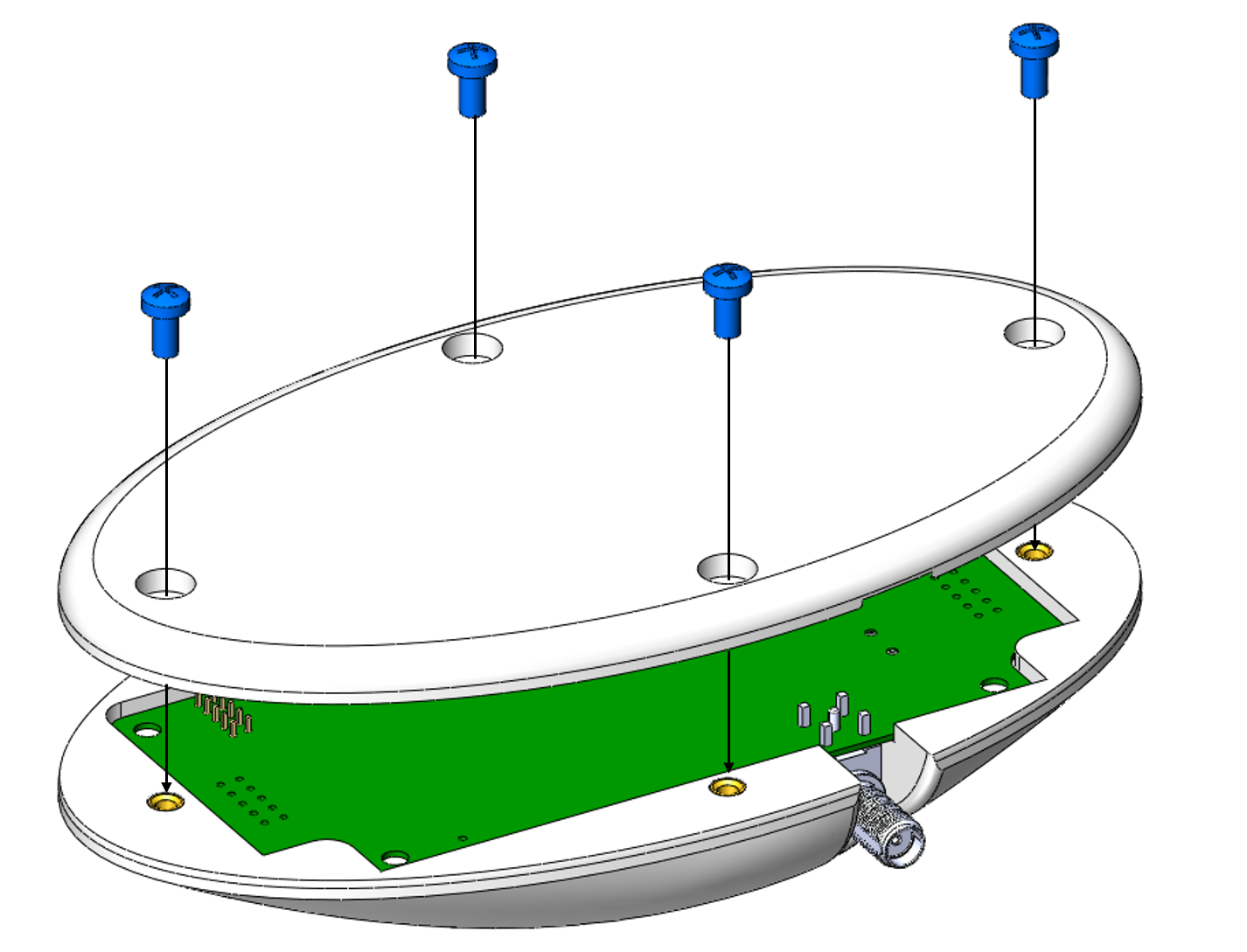

   Рисунок 2. Сборка наземного модуля УКВ.

3. Прикрутить антенну в плате через разъем (рисунок 3).

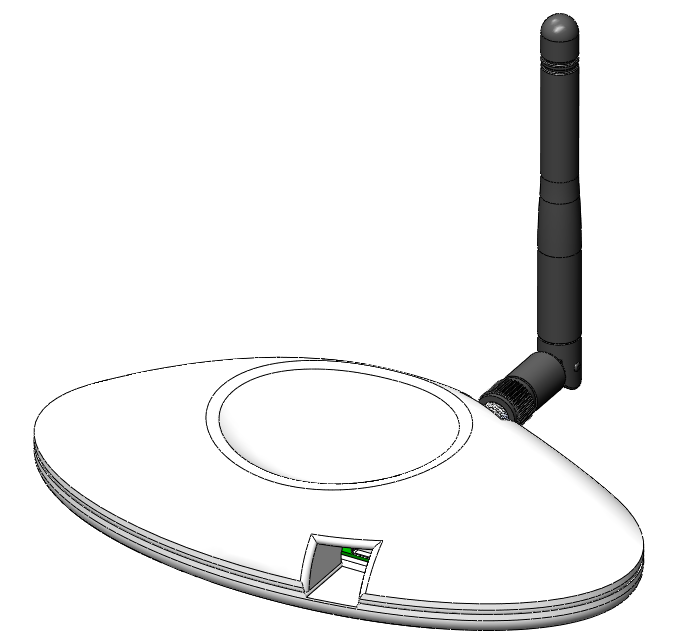

   Рисунок 3. Крепление антенны наземного модуля УКВ.

Сборка наземного модуля высокочастотной связи

1. Вставить плату модуля высокочастотной связи в нижнее основание полусферы так, чтобы датчик встал в отведенное под него отверстие, а разъем для подключения в вырез на полусфере (рисунок 4).



   Рисунок 4. Расположение платы модуля ВЧ.

2. Накрыть нижнее основание верхней полусферой, совместив все вырезы. Четырьмя винтами М3х6 закрепить полусферы между собой (рисунок 5).

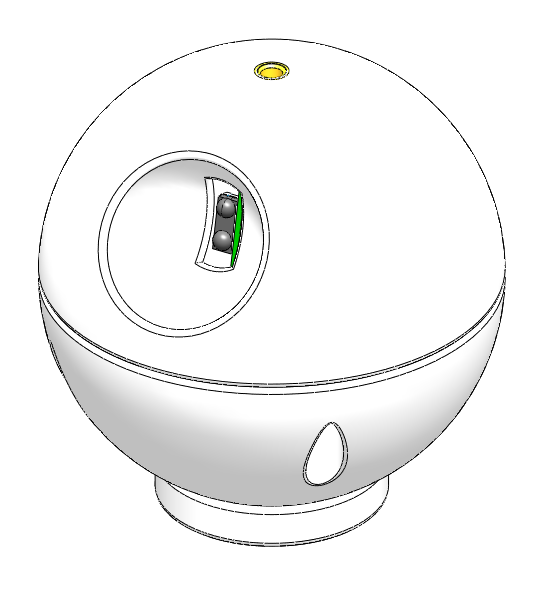

   Рисунок 5. Сборка наземного модуля ВЧ.

подсказка

Для подвеса модуля высокочастотной связи необходимо на винте с кольцом и карабине закрепить веревку и завинтить винт с кольцом в специальное отверстие по центру верхнего полушария модуля (рисунок 6).

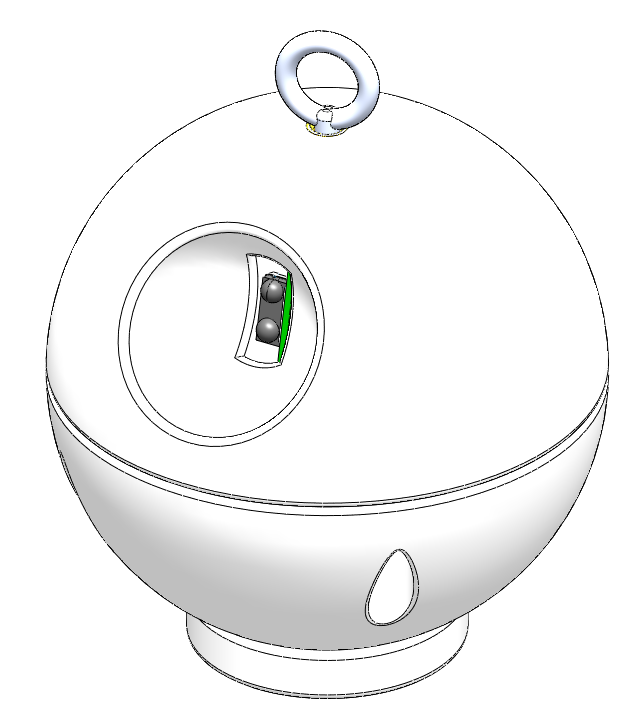

Рисунок 6. Установка винта М4.
